多直径阶梯式钻孔加工刀具结构设计

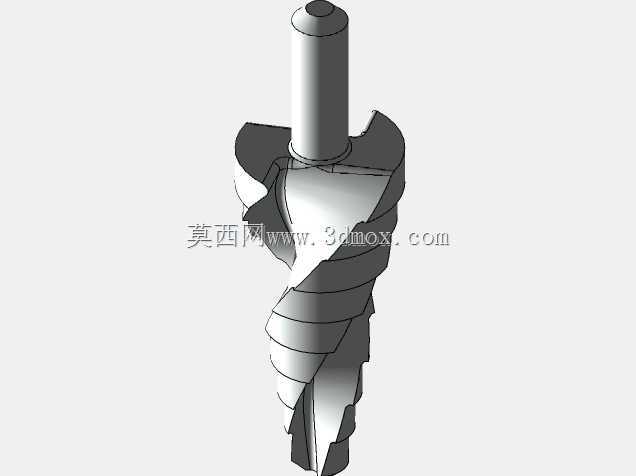

　　在机械加工的孔加工工序里，阶梯钻头是解决同轴线多直径台阶孔一次成型的核心刀具，广泛应用于钣金加工、液压阀块加工、模具镶件安装孔加工、汽车零部件安装孔加工等场景，能有效减少换刀次数，避免多次换刀带来的同轴度误差，大幅提升台阶孔的加工精度与加工效率。这款阶梯钻头的结构设计完全贴合实际机加工的工况需求，整体采用同轴多阶柱体加切削端的结构，从夹持端到切削端依次排布不同直径的刃段，每一段刃部都对应台阶孔的一个直径尺寸，可在一次进给行程内完成多个直径尺寸的孔加工，无需中途更换不同直径的钻头，也无需反复调整钻床的进给深度参数。

　　从结构设计逻辑来看，这款刀具的夹持段采用标准直柄结构，适配常规钻夹头的装夹范围，装夹后同轴度偏差控制在极小范围内，避免高速转动时出现径向跳动，影响孔壁加工质量。每一级台阶的过渡位置都设计了微小的倒角过渡结构，避免应力集中导致刀具在高速切削、硬材质进给过程中出现台阶处断裂的问题，同时过渡刃的角度经过优化，能在台阶成型位置加工出符合装配要求的沉孔倒角，省去后续倒角工序。切削端的顶角设计兼顾了软质金属与中碳钢的加工需求，横刃经过修磨处理，减小钻孔时的轴向进给力，降低钻床主轴的负载，也能减少钻孔初期的滑移偏移，保证孔位的定位精度。

　　从安装边界与尺寸适配角度，这款刀具的总长度适配常规台式钻床、立式加工中心的主轴行程范围，最大直径刃段的尺寸覆盖常见的螺栓过孔、沉头座孔的加工尺寸，最小直径刃段满足底孔的钻孔需求，每一级刃段的长度都对应台阶孔的深度要求，进给时只要达到设定的深度，就能一次性成型所有台阶面，加工出的台阶孔同轴度远高于多次换刀加工的精度，孔壁粗糙度也能满足常规装配的要求。排屑槽采用螺旋槽结构，螺旋角度经过优化，能在切削过程中顺畅排出不同直径段产生的切屑，避免切屑堵塞在刃槽内刮伤已加工的孔壁，也能减少切屑堆积带来的刀具过热问题，提升刀具的连续加工寿命。

　　在实际应用场景中，这类阶梯钻头常用来加工配电箱安装孔、液压管接头安装沉孔、模具紧固件安装孔、钣金件的多层台阶孔，相比普通钻头逐次加工的方式，能将单孔加工时间缩短六成以上，同时避免多次换刀产生的定位误差，保证台阶孔的同轴度满足装配要求，减少后续铰孔、修孔的辅助工序。设计过程中针对不同刃段的切削受力做了结构优化，大直径刃段的切削刃做了分屑设计，减小大直径切削时的切削阻力，小直径刃段适当增加芯厚，提升刀具前端的刚性，避免小直径部分在进给时出现折断问题。刀具的刃部后角根据不同直径段的线速度差异做了差异化设计，大直径段线速度高，适当增大后角减少刃部与孔壁的摩擦，小直径段线速度低，适当减小后角提升刃口强度，兼顾切削锋利度与刀具耐用度。

　　在实际加工验证的逻辑里，这类结构的阶梯钻头在加工3mm以内厚度的钣金件时，能一次性完成穿孔与沉头座的加工，加工出的沉孔平面平整，无毛刺翻边，螺栓安装后能完全沉入沉孔内，保证装配面的平整度。在加工阀块类零件的深台阶孔时，螺旋排屑槽能将深孔内的切屑持续导出，避免切屑卡滞在孔内造成刀具崩刃，每一级台阶的端面刃都经过平磨处理，加工出的台阶端面与孔轴线垂直，能保证密封件安装后的密封性能，避免出现渗漏问题。整体结构没有多余的设计，所有结构特征都服务于实际加工的需求，从装夹稳定性、切削效率、加工精度、刀具寿命多个维度做了平衡，完全适配常规机加工场景的台阶孔加工需求。
