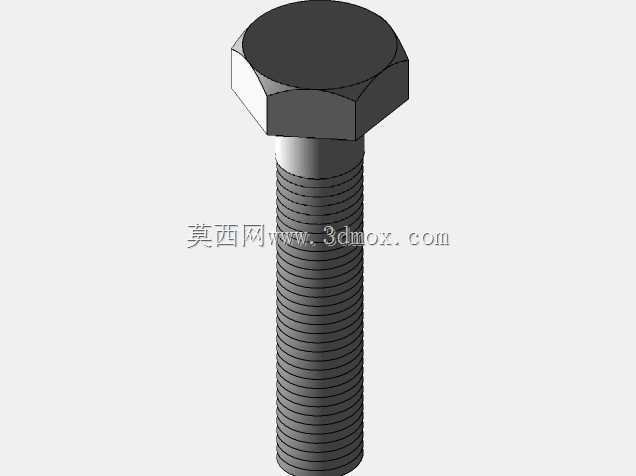

M12外六角全螺纹螺栓结构设计

　　在各类机械装配场景中，螺栓是应用覆盖范围最广的可拆卸紧固连接件，从重型工程机械的机架拼接、工业生产线的设备机架固定，到小型自动化模组的零件锁附、民用五金构件的连接，都能见到这类标准紧固件的身影。这款M12规格的外六角全螺纹螺栓，在设计阶段完全遵循公制紧固件的通用设计规范，建模过程中优先还原实际生产加工后的成品形态，每一处结构细节都对应实际装配中的功能需求。

　　从结构设计逻辑来看，外六角头部的对边尺寸、头部厚度都匹配常规公制扳手的作业空间，六角头部的棱边做了微小的倒角处理，既可以避免热处理后棱边应力集中导致的崩裂问题，也能在装配时让扳手更容易卡入头部，减少装配对位的辅助时间。杆部采用全螺纹设计，和半螺纹螺栓相比，全螺纹结构的适配场景更灵活，不管是被连接件总厚度较小的薄件叠装，还是需要配合螺母调节锁紧位置的长行程紧固场景，都能通过调整螺母在螺杆上的位置适配不同的夹紧厚度，不需要提前根据夹紧长度选择特定螺纹段长度的螺栓，能降低现场装配的备件选型难度。

　　螺纹部分的建模严格遵循M12粗牙螺纹的牙型参数，牙型角60度，螺距1.75mm，牙顶和牙底的微小圆弧过渡都做了还原，这部分细节并非建模冗余，实际生产中螺纹牙底的圆弧过渡能有效降低螺纹连接的应力集中系数，在承受交变载荷的工况下，能大幅延缓螺纹根部疲劳裂纹的萌生，提升紧固件的疲劳寿命。螺纹收尾处的退刀结构也做了写实处理，符合常规冷镦加工后螺纹收尾的实际形态，不会出现建模中常见的螺纹直接截断的失真问题，在做装配干涉检查时，能更准确地判断螺栓拧入螺纹孔后的实际啮合长度，避免因为建模失真导致的啮合长度计算偏差。

　　从安装边界来看，这款螺栓的头部外接圆直径、螺杆外径都严格控制在M12螺栓的标准尺寸范围内，在做装配布局时，只要预留出对应规格扳手的操作空间，就可以顺利完成锁紧作业，不需要额外扩孔或者修改周边零件的避让结构。螺杆部分的外径公差按照普通紧固级螺栓的公差带建模，和标准M12螺母、螺纹孔的配合间隙符合实际装配要求，在三维装配环境中可以直接用于干涉检查、装配路径模拟，不会出现模型尺寸和实际零件偏差过大导致的仿真失效问题。

　　在实际应用中，这类全螺纹外六角螺栓常配合平垫圈、弹簧垫圈使用，平垫圈可以分散螺栓头部对被连接件表面的压应力，避免软质被连接件表面被压溃，弹簧垫圈则可以在振动工况下提供持续的预紧力补偿，降低螺纹副松脱的风险。建模时螺栓头部下端面和螺杆的垂直度也做了严格控制，这一形位公差直接影响装配后的预紧力均匀性，如果头部端面和螺杆轴线垂直度超差，锁紧时螺栓会受到附加的弯曲应力，在承受冲击载荷时很容易在头部和螺杆的过渡位置发生断裂，建模过程中还原这一形位精度，也能让后续的有限元受力仿真更贴近实际工况，得到更准确的应力分布结果。

　　和内六角螺栓相比，外六角螺栓的锁紧作业可以使用开口扳手、梅花扳手、套筒等多种工具，作业空间的适应性更强，即使在螺栓头部周边空间狭窄，无法垂直放入套筒的场景下，也可以使用开口扳手从侧面完成锁紧操作，在设备维护、现场改装等非流水线装配场景下，操作便利性更突出。全螺纹的设计也让这款螺栓可以用于需要调整夹紧位置的场合，比如工装夹具的位置调节、机架安装时的高度微调，都可以通过旋转螺母调整在螺杆上的位置实现固定位置的微调，不需要额外加工定制长度的紧固件。

　　在三维设计流程中，这类标准紧固件的精准建模可以大幅提升整体装配的设计效率，设计人员不需要从零开始绘制螺栓模型，直接调用就可以完成整机的装配布局，同时可以基于模型的准确尺寸，校核被连接件的安装孔直径、沉头孔深度、扳手操作空间等参数，避免在加工装配阶段才发现孔位不匹配、操作空间不足等问题，减少设计返工的概率。模型的细节还原度也直接影响后续工程图输出、BOM清单统计的准确性，精准的模型可以直接导出对应的规格参数，不需要人工反复核对标准手册的尺寸数据，降低设计过程中的人为出错概率。
