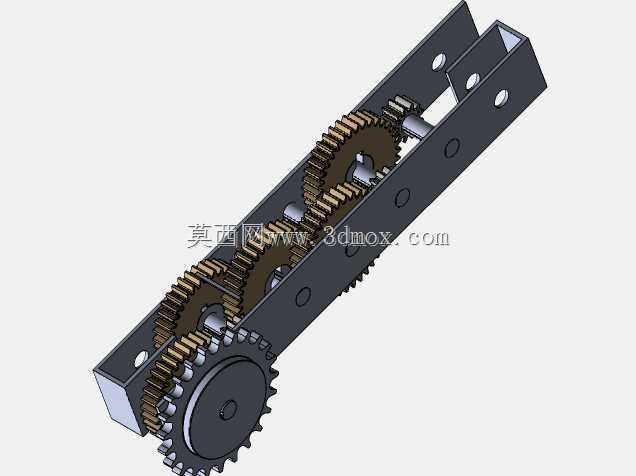

这套直齿齿轮传动结构采用多级串联啮合的布局形式,核心目标是在狭长的安装空间内实现高减速比传动,适配对输入输出转速差要求较大、安装空间呈长条状受限的传动场景。从结构布局来看,整套齿轮组全部安装在两根平行布置的C型安装槽钢之间,槽钢作为承载基体,既承担齿轮轴的支撑定位作用,也通过两侧的壁板对啮合齿轮形成侧向防护,避免外部杂物落入齿面啮合区域造成卡滞或齿面磨损。每根齿轮轴的两端都直接嵌入槽钢对应位置的安装孔内,轴孔采用间隙配合定位,装配时可直接从槽钢外侧完成轴的穿装与轴向限位,不需要额外设计复杂的轴承座固定结构,整体装配工序简单,后期维护时拆解单根轴也不会影响其他齿轮副的定位状态。
从传动逻辑来看,输入端为最外侧伸出安装架的带链轮齿轮,该齿轮可通过链传动与动力源连接,动力输入后依次经过多组直齿圆柱齿轮的逐级啮合,每一级啮合都完成一次转速降低、扭矩放大的传动过程,最终从末端输出轴输出低转速大扭矩的动力。所有啮合齿轮均采用标准直齿圆柱齿形,齿形参数统一,加工时可采用同一套滚刀完成所有齿轮的齿形加工,降低加工环节的刀具成本与换刀调试时间。直齿啮合的设计本身不存在轴向分力,齿轮轴不需要额外设置轴向止推结构来抵消轴向载荷,简化了轴系的支撑结构设计,也降低了运转过程中轴向窜动带来的传动噪音与齿面偏磨风险。
在安装边界方面,整套传动组件的外形完全被两根C型槽钢的外轮廓包裹,槽钢上预留的多个圆形安装孔可直接通过螺栓将整套传动机构固定在设备的安装基面,安装孔的间距按照通用安装尺寸设计,可适配多数小型自动化设备、输送机构的安装位尺寸,不需要额外加工转接板即可完成装配。齿轮啮合的侧隙在设计时预留了合理的公差范围,既可以补偿加工与装配过程中带来的孔位误差、轴系形位公差,也能在常温工作环境下避免热胀冷缩导致的齿面卡滞,同时保证传动回程误差控制在合理范围内,适配对传动定位精度有一定要求但不需要零背隙传动的工况。
在实际应用场景中,这类高减速比直齿轮组可用于小型输送线的驱动端、小型工装的进给传动机构、自动售货机的货道驱动结构、小型检测设备的样件输送机构等场景,这类场景普遍不需要过高的传动精度,但要求传动结构可靠、成本可控、维护简单,且安装空间多为狭长型的预留空间,这套多级串联的布局刚好能在有限的截面尺寸下拉长传动路径,实现大减速比的传动需求,不需要额外占用过大的横向安装空间。设计过程中特意将各级齿轮的齿数差控制在合理区间,避免单级传动比过大导致的齿轮外径差悬殊、小齿轮磨损过快的问题,通过多级小传动比叠加实现总减速比的目标,让每一级齿轮的受力都处于合理范围内,延长整套传动机构的使用寿命。齿面的润滑可采用脂润滑方式,由于整套结构被槽钢半包裹,润滑脂不易泄漏,也不容易被外部灰尘污染,长时间运转不需要频繁补充润滑脂,降低了日常维护的工作量。
