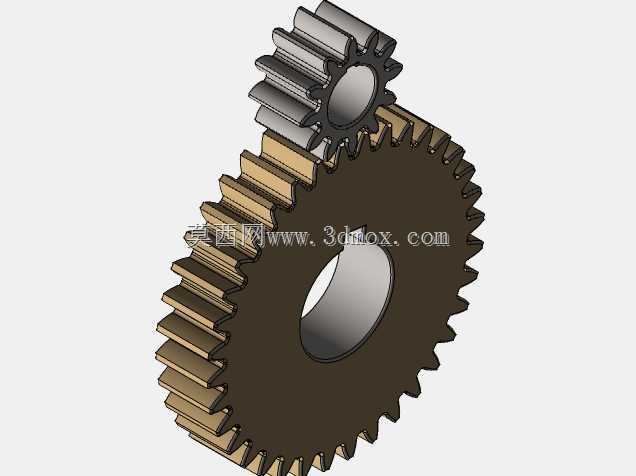

啮合式直齿圆柱齿轮传动副结构设计

项目分类:齿轮 发布时间:2022-05-03 ID:617605
  • 啮合式直齿圆柱齿轮传动副结构设计

  这套直齿圆柱齿轮啮合结构,是机械传动系统里最基础也最核心的动力传递单元,日常在小型输送线的动力头、仪表类设备的调速机构、轻工机械的进给传动段都能见到这类结构的应用,区别于斜齿、锥齿传动,直齿啮合的轴向力几乎为零,对支撑轴承的选型要求更低,装配调整的容错空间也更大,很适合中低转速、传动扭矩不算极端的工况场景。

  从实际功能来看,这套传动副通过两个不同齿数的直齿轮啮合,既能完成固定传动比的转速转换,也能实现动力的平行轴传递,大齿轮作为从动件承接小齿轮输入的扭矩,齿数差决定了整套结构的减速比,日常选型时如果需要调整输出转速,只需要更换对应齿数的配对齿轮即可,不需要改动周边的安装基座,适配性很强。

  设计层面首先要保证的是啮合侧隙的合理性,侧隙过小会导致齿轮运转卡滞、齿面磨损加剧,侧隙过大则会出现传动回差,在仪表类需要精准传动的场景里会直接影响控制精度,建模时齿廓采用标准渐开线生成,齿顶高系数、顶隙系数都取通用标准值,保证加工出来的零件不需要额外修形就能顺利啮合。两个齿轮的内孔都设计成通孔结构,可根据实际安装需求加工键槽,适配不同直径的传动轴,轮毂部分的厚度做了加强处理,避免传递扭矩时出现轮毂开裂的问题。

  安装边界上,两个齿轮的中心距是核心安装参数,加工基座的轴承孔位必须严格按照中心距公差加工,平行度误差需要控制在允许范围内,否则会出现齿面偏载,运行时噪音增大、齿面局部磨损过快。齿轮的轴向定位依靠轴肩和挡圈完成,建模时预留了挡圈的安装槽位,装配时不需要额外做结构修改。齿宽的设计匹配常规传动的载荷需求,既不会因为齿宽过窄导致齿面接触应力超标,也不会因为齿宽过宽造成材料浪费、轴向尺寸冗余。

  实际应用中这类齿轮副常搭配深沟球轴承使用,因为直齿传动几乎没有轴向分力,不需要额外配置推力轴承,能有效降低整套传动结构的成本。日常维护时只需要定期在齿面涂抹润滑脂,就能减少齿面磨损,延长整套传动结构的使用寿命。建模过程中对齿根部分做了圆角过渡处理,避免应力集中导致的断齿问题,齿顶部分做了微小的倒角,既方便装配时的啮合导入,也能去除加工时产生的毛刺,避免运转时刮伤配对齿面。

  在一些小型自动化设备的手动调节机构里,这类直齿轮啮合结构也常被使用,因为直齿啮合的传动手感更直接,没有斜齿传动的轴向窜动感,操作人员调节时的反馈更清晰,能精准控制调节的位移量。两个齿轮的材质一般可选45号钢调质处理,有防锈需求的场景也可以换成不锈钢材质,建模时的参数化结构可以直接调整模数、齿数、齿宽,快速生成不同参数的配对齿轮,不需要重新绘制齿廓,能大幅缩短设计周期。
