带止动棘爪的外啮合棘轮结构设计

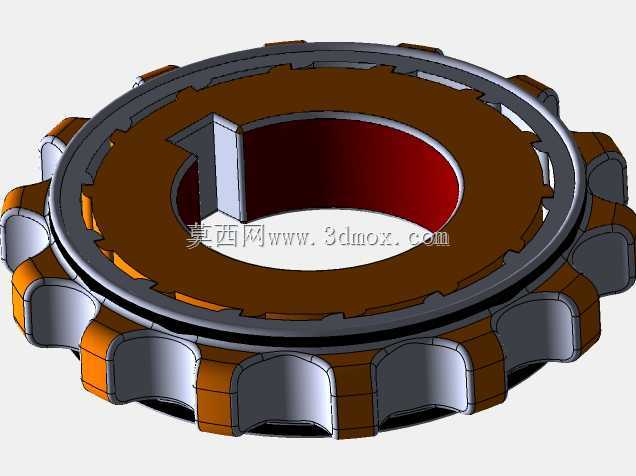

　　这套棘轮结构的三维建模，核心围绕间歇传动场景的实际使用需求搭建，在各类需要单向止动、步进送进的机械结构里，这类零件的应用覆盖范围极广，从手动工具的棘轮扳手，到输送线的单向止逆机构，再到起重设备的防逆转结构，甚至轻工机械里的间歇进给工位，都能看到同原理结构的身影。建模过程中首先要明确的是棘轮与棘爪的啮合边界，外齿圈的齿形采用不对称梯形轮廓，工作齿面的倾角经过反复校核，确保棘爪在弹簧力作用下能顺利滑入齿槽，同时在棘轮承受反向载荷时，齿面与棘爪端面的接触应力不会超过材料许用值，避免出现跳齿、齿面压溃的问题。从结构布局来看，棘轮主体采用轮辐式设计，中间的通孔为安装轴孔，孔壁预留了键槽的安装空间，可通过平键与传动轴实现周向固定，

　　轴孔的轴向尺寸与轮体厚度保持合理比例，确保传动过程中不会出现轴孔偏磨、轮体晃动的问题。外圈的轮齿沿圆周均匀分布，齿根位置做了圆角过渡处理，避免热处理过程中出现应力集中导致的齿根开裂，齿顶的倒角则是为了在棘爪落齿时减少冲击，降低啮合瞬间的噪音与零件磨损。配套的棘爪采用块状结构，其回转中心的位置设计经过多轮调整，确保棘爪在抬起和落下的行程中，不会与轮体的其他部位发生运动干涉，棘爪与棘轮齿面的接触线沿齿宽方向完全贴合，避免局部接触导致的早期磨损。轮体外侧的凸缘结构并非装饰设计，而是为了适配安装端盖、防尘圈等附属零件，在多粉尘、有油污的工况下，这类凸缘可以阻挡杂质进入啮合区域，延长整套机构的维护周期。建模时特意还原了轮体的分层结构，

　　金属外圈与内层承载部分的配合面做了公差预留，实际生产中可采用过盈配合或者铆接的方式实现两层结构的固定，兼顾齿面的耐磨性能与轮体整体的韧性需求。在安装边界的考量上，整套棘轮结构的轴向安装尺寸、径向最大回转半径都做了明确的约束，可直接适配现有同规格的传动腔体，不需要额外修改周边的机架结构。齿形的参数设计完全匹配常用的间歇传动载荷需求，单齿可承受的额定扭矩经过受力仿真验证，在额定载荷下的齿形变形量控制在微米级，不会影响传动精度。棘爪的回位结构预留了安装位，实际装配时可根据使用场景选择圆柱弹簧或者片弹簧提供棘爪的压紧力，弹簧力的大小经过测算，既不会因为压力过大导致棘爪与齿面的磨损加剧，也不会因为压力过小出现高速工况下棘爪浮起、

　　无法可靠啮合的问题。轮体的减重槽设计在轮辐位置，在不影响整体结构强度的前提下，尽可能降低轮体的转动惯量，减少步进传动时的冲击载荷，提升机构的动态响应性能。这类棘轮结构在单向传动场景下的可靠性远高于摩擦式止逆结构，不会出现打滑失效的问题，在需要精确步进角度的工位上，齿式棘轮的步进误差可以控制在一个齿距角范围内，配合高精度的加工工艺，完全可以满足多数轻工、重型机械的间歇传动需求。建模过程中对所有的配合面都做了公差标注的预留，设计人员可以直接基于这个模型生成工程图，标注形位公差与表面粗糙度要求，齿面的粗糙度要求控制在合理范围，既减少加工成本，又能保证啮合的顺畅性。
