双排滚子链链节传动结构三维建模

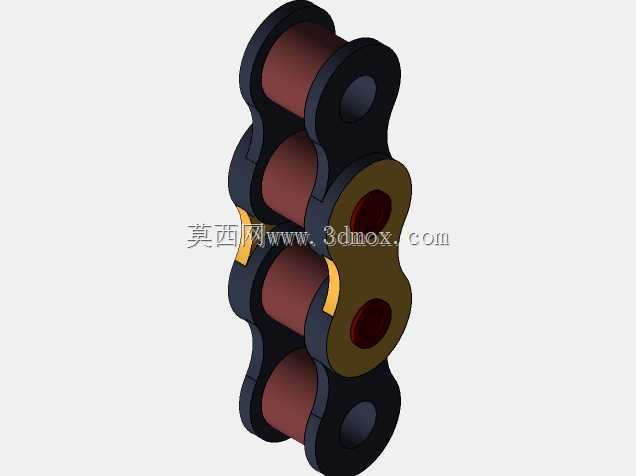

　　在各类工业传动场景中，链传动是应用极为广泛的机械传动形式，而链节作为构成整条传动链条的基础单元，其结构设计合理性直接决定了整套传动系统的运行稳定性、负载能力与服役寿命。本次建模的双排结构链节，主要适配中重载传动工况，常见于输送线驱动单元、农机传动系统、摩托车发动机正时机构、工业机床进给传动链等场景，相比单排链结构，双排设计在不额外增加链条节距、不放大链轮安装径向尺寸的前提下，可将整体承载能力提升近一倍，同时能更好抵消单排链传动过程中产生的侧向偏载力矩，降低链条运行过程中的跳齿、脱链风险。从实际功能特性来看，该链节采用标准滚子链结构组成，包含外链板、内链板、销轴、套筒、滚子五个核心组成部分，建模过程中严格遵循链传动的配合公差逻辑：内链板与套筒之间采用过盈配合，保证内链节整体结构刚性，外链板与销轴同样采用过盈配合固定，而套筒与销轴之间为间隙配合，确保链节在绕链轮转动时可灵活完成弯折动作，滚子与套筒之间同样预留合理间隙，使链条与链轮轮齿啮合时，滚子可随啮合接触自由转动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量与传动噪音。设计思路上，首先确定适配的链条节距参数，节距作为链传动最核心的参数，直接决定了链条的承载能力与适配链轮的齿形规格，建模时先完成单节内链节与外链节的结构搭建，再通过阵列、配合约束完成多节链环的组装，过程中重点校核链节弯折时的活动间隙，避免相邻链板在弯折过程中发生干涉，同时保证链节拉直状态下的整体直线度，

　　避免链条运行过程中出现附加的侧向摆动。从安装边界来看，该双排链节的总宽度需匹配对应双排链轮的齿宽与排距参数，销轴两端的铆接预留长度需满足外链板压装后的铆固需求，滚子外径需与链轮齿沟圆弧半径匹配，保证啮合过程中接触应力均匀分布，避免出现局部应力集中导致的滚子碎裂或链板疲劳开裂。在实际设备选型应用中，这类双排链节组成的链条，通常用于传动功率较大、传动中心距较长、不适合采用齿轮传动的工况，相比带传动，链传动不存在弹性滑动与打滑问题，平均传动比精准，传动效率更高，且可在高温、多尘、有油污的恶劣工况下稳定工作，比如铸造车间的铸件输送线、矿山设备的物料输送机构、农业收获机械的动力传输单元，都大量采用这类结构的链条。建模过程中对各零件的倒角、

　　圆角细节也做了还原，链板两端的圆弧过渡是为了降低链板的应力集中系数，避免在交变载荷作用下链板从孔位边缘发生疲劳断裂，销轴两端的倒角则是为了压装外链板时起到导向作用，同时避免压装过程中刮伤外链板的孔壁，影响配合牢固度。在装配约束层面，相邻链节之间的转动自由度完全放开，其余自由度通过配合完全约束，可真实模拟链条弯折、与链轮啮合的运动状态，可直接用于后续的链传动系统运动仿真，验证链条与链轮的啮合平顺性，检查传动过程中是否存在干涉、张紧力分布不均等问题，为后续的整机传动系统设计提供可靠的模型基础。对于结构设计从业者而言，这类标准传动件的建模重点不在于外形的相似度，而在于对各配合面公差逻辑、零件功能作用的理解，

　　比如很多新手建模时容易忽略套筒与销轴之间的间隙、滚子与套筒之间的间隙，导致后续做运动仿真时出现零件之间互相穿透、无法转动的问题，或是链板厚度、内外链板间隙设置不合理，导致链节弯折时相邻链板发生摩擦卡滞，这些细节都需要结合实际的链传动工作原理来调整。另外，在实际应用中，链节的磨损主要发生在销轴与套筒的接触面上，因此建模时也可通过对该接触面的参数化设置，后续用于磨损仿真分析，评估不同润滑条件、不同负载下链条的磨损寿命，为设备的维护周期制定提供参考依据。从外形尺寸来看，该链节的各部分尺寸比例严格遵循标准滚子链的尺寸规范，链板高度、滚子伸出内链板的长度、销轴的直径与长度比例都符合实际工业产品的尺寸要求，不存在比例失调的问题，可直接用于设备的装配设计，在整机三维布局中可准确预留链条的安装空间，避免后续生产装配时出现链条与周边结构件干涉的问题。
