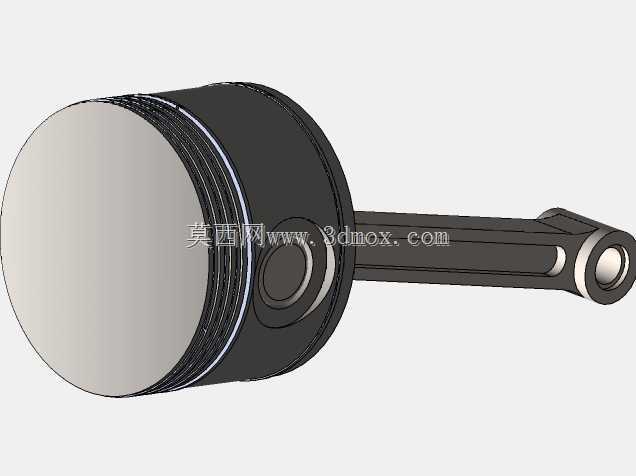

内燃机用带铰接连杆活塞头结构设计

　　在往复式动力机械的结构体系中，活塞与连杆的铰接组合是核心的运动转换单元，这套带铰接杆的活塞头结构，主要适配中小排量内燃机、往复式压缩机等需要将直线往复运动转化为旋转运动的设备场景，在车用动力、小型工业空压机、农用动力机械的动力腔内部承担着能量传递、腔室密封的核心作用。从实际工况出发，活塞头直接接触燃烧腔或压缩腔的高压工质，顶部的平面结构可直接承接工质膨胀或压缩产生的轴向推力，外圆柱面预留的多道环槽结构，用于安装气环与油环，气环负责阻断腔室高压工质向曲轴侧泄漏，油环则负责刮除缸壁多余润滑油，避免润滑油进入腔室参与燃烧或随压缩介质排出，环槽的宽度、深度以及相邻环槽的间距，都需要匹配对应缸径的标准活塞环尺寸，

　　保证密封组件安装后无轴向窜动间隙，同时预留热膨胀余量，避免高温工况下环槽卡滞导致密封失效。铰接结构的设计是这套组件的核心特点，连杆小头通过活塞销与活塞头内部的销座实现铰接，销座部位做了加厚加强处理，可承受活塞往复运动过程中交变的冲击载荷，避免销座部位出现应力集中导致的开裂问题；连杆杆身采用工字形截面设计，在保证轴向抗拉、抗弯强度的前提下，尽可能降低组件整体的往复运动质量，减少设备高速运转时的惯性力冲击，降低曲轴端的动平衡调校难度。从安装边界来看，活塞头的外圆尺寸需要与对应缸套的内径保持严格的配合公差，通常采用间隙配合，配合间隙需要根据设备的工作温度区间、活塞材质的热膨胀系数精准计算，间隙过小会导致高温工况下活塞膨胀卡滞在缸套内，

　　间隙过大则会出现敲缸、密封失效的问题；活塞销的长度需要控制在活塞头销座的宽度范围内，两端通过卡簧限位，避免活塞销轴向窜动刮伤缸套内壁；连杆大头的连接尺寸需要匹配对应曲轴的曲柄销直径，安装时需要保证连杆大头轴瓦与曲柄销的配合间隙符合润滑要求，保证运动过程中能形成稳定的油膜，减少摩擦磨损。在实际设计过程中，需要反复校核活塞头在最大爆发压力下的结构强度，尤其是销座与活塞顶连接的过渡部位，需要做圆弧过渡处理，分散应力传递路径，避免长期交变载荷下出现疲劳裂纹；同时需要核算整套活塞连杆组件的往复运动质量，与同缸的其他组件保持质量差在允许范围内，避免设备运转时出现过大的振动。这套结构的运动逻辑清晰，活塞头沿缸套轴线做直线往复运动，

　　通过铰接的活塞销将推力传递给连杆，连杆通过摆动将直线运动转化为曲轴的旋转运动，整个铰接部位需要保证充足的润滑，通常会在连杆小头开设油孔，将曲轴侧飞溅的润滑油引入销座配合面，减少铰接部位的摩擦损耗。在不同的应用场景下，这套结构的细节会做对应调整，比如用于内燃机场景时，活塞顶会根据燃烧室的形状做对应的凹坑设计，优化油气混合效果；用于压缩机场景时，活塞顶会采用平面设计，尽可能提升压缩腔的容积效率，同时环槽的数量会根据压缩介质的压力等级做调整，高压工况下会增加气环的数量，提升密封可靠性。
