液压可调承载床架拖车配套结构

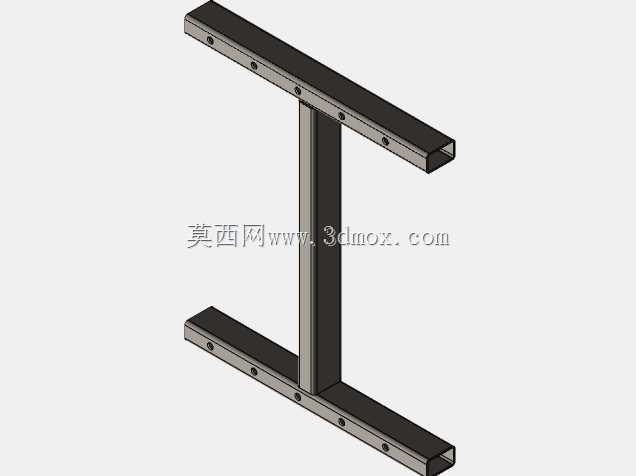

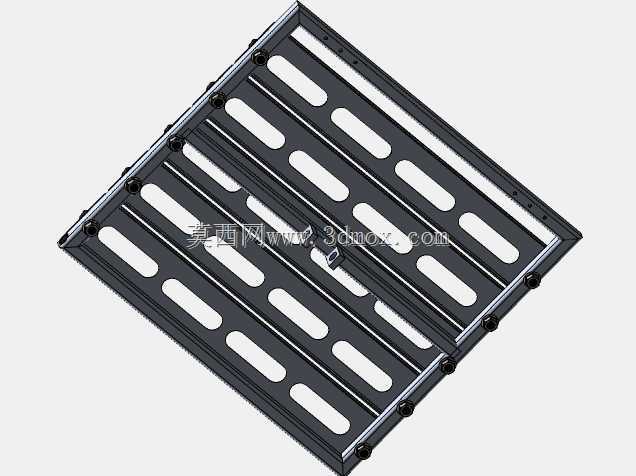

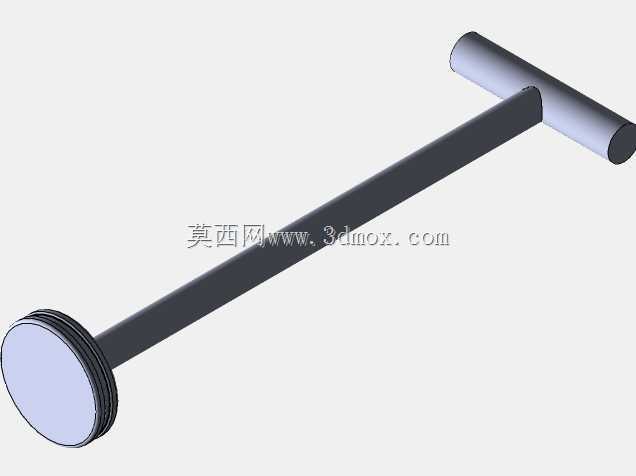

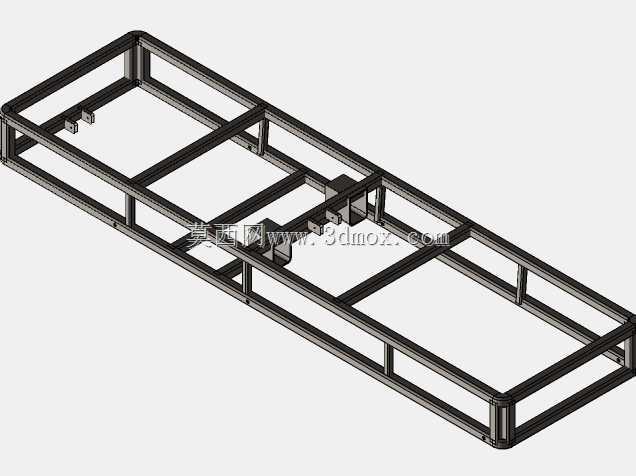

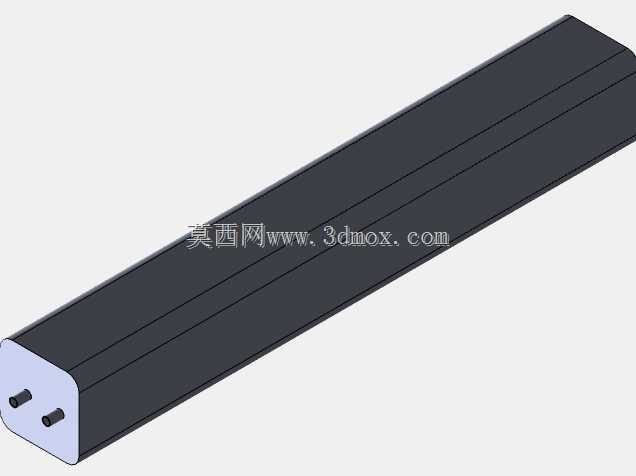

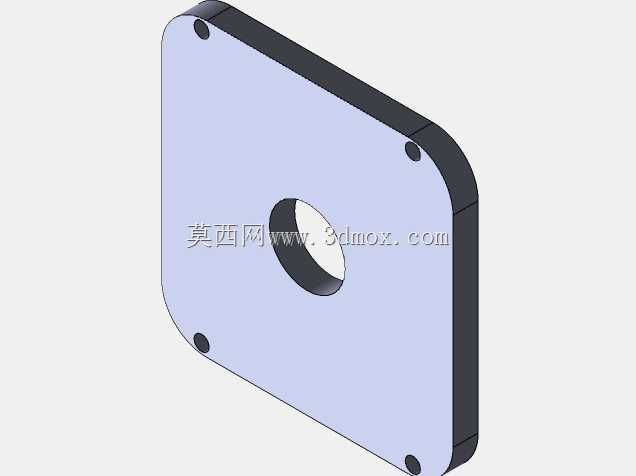

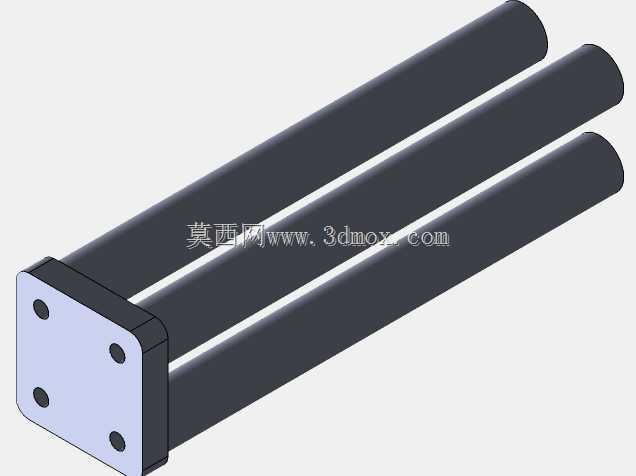

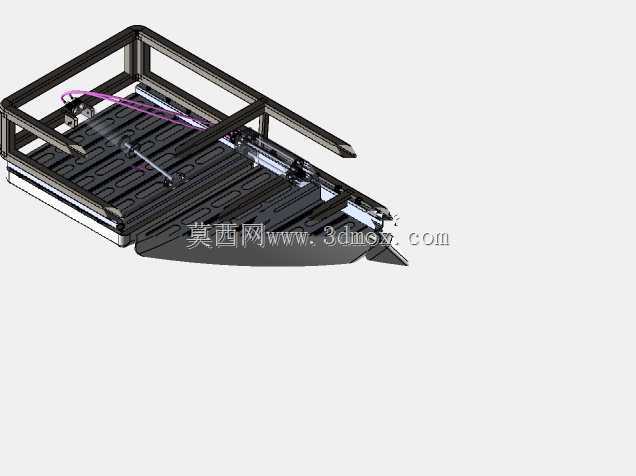

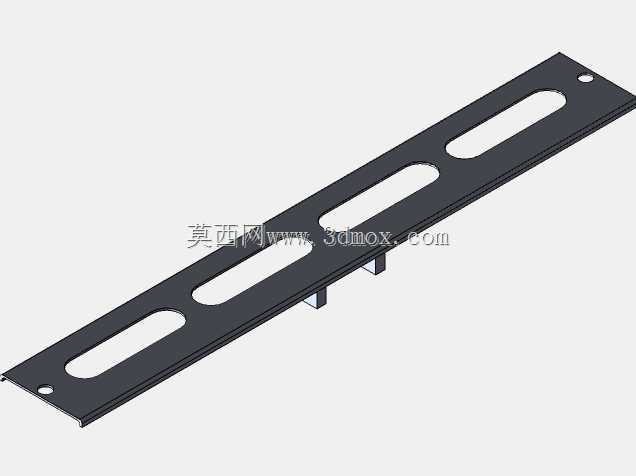

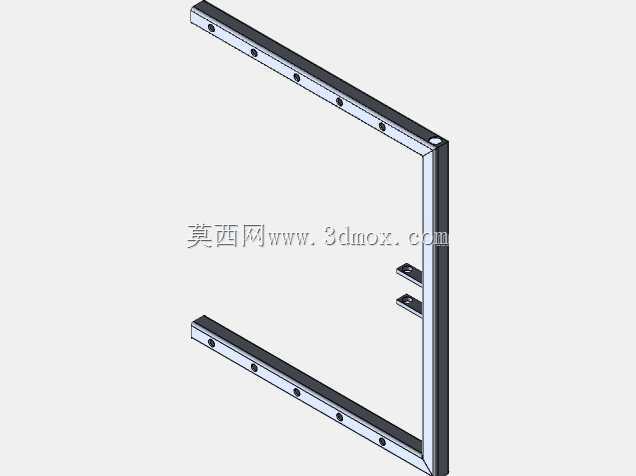

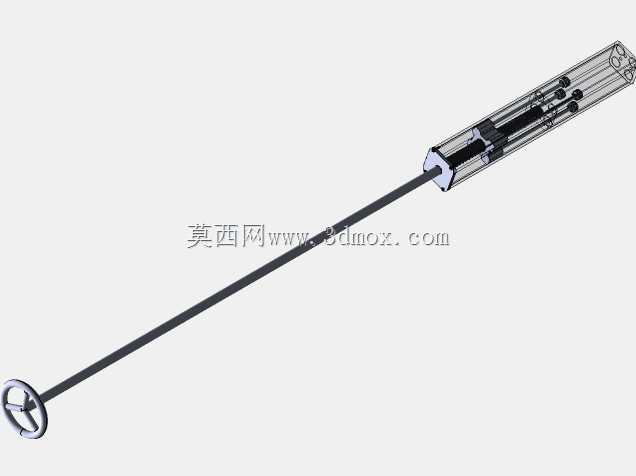

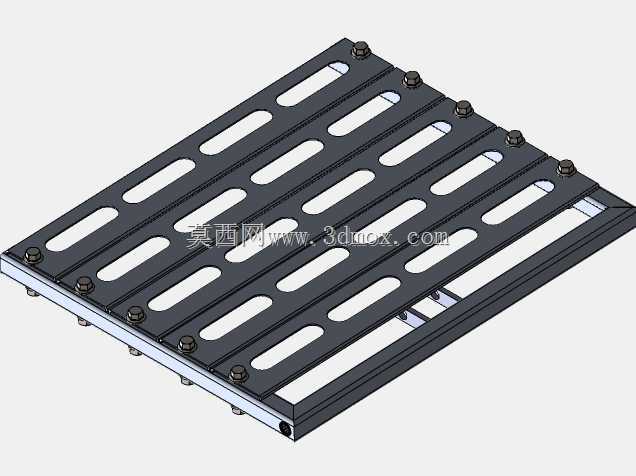

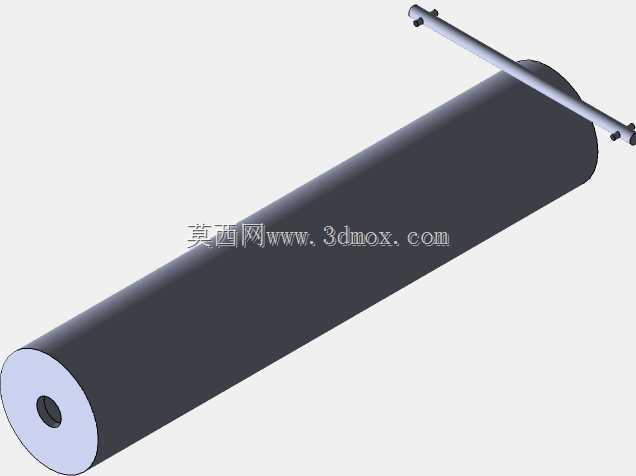

　　该结构围绕野外转运、临时救护承载与摩托车拖挂协同使用展开，床体采用框架式承载布局，主体由矩形管材拼焊成外围防护栏与底部承托骨架，床面铺设带连续减重槽的承载板，既保证人员躺卧时的支撑刚度，又通过槽型镂空降低整体自重。床架一侧设置液压驱动调节组件，包含沿床长向布置的液压油缸、传动连杆与铰接支座，油缸伸缩时通过连杆带动床面分段姿态调整，可实现床体倾斜角度、端部抬升高度的无级调节，适配不同转运场景下的体位支撑需求。

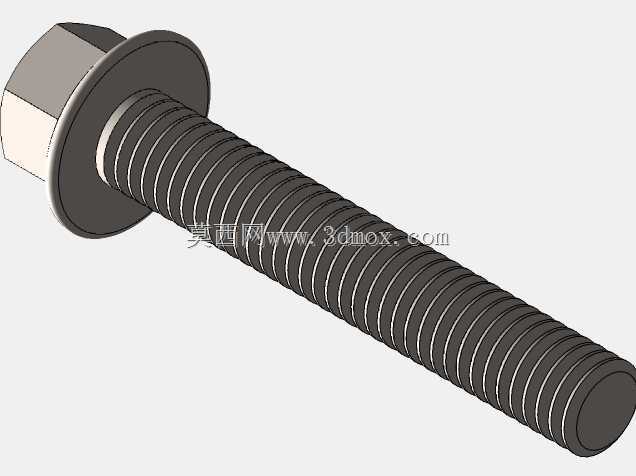

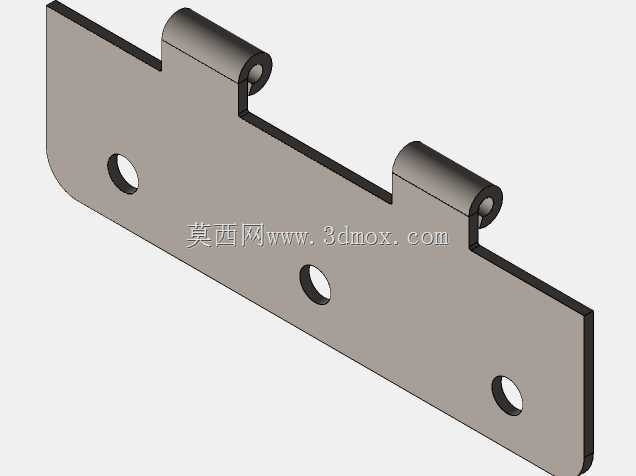

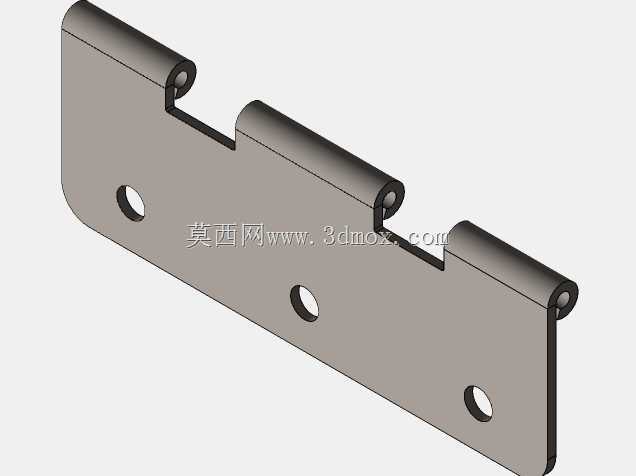

　　从安装边界来看，床架底部预留标准拖挂连接接口，可直接与摩托车拖车底盘的安装位对位锁固，框架外围护栏高度控制在人体侧卧防护的合理区间，既避免转运过程中侧向滑移，又不会干扰人员上下床操作；液压管路沿框架内侧隐蔽布设，管路走向避开床面活动铰接区域，防止调节过程中管路剐蹭磨损。床体铰接点全部采用带衬套的销轴连接，长期往复调节时可单独更换衬套，降低维护成本。

　　设计过程中优先考虑承载工况的受力传递：人体载荷通过床面板均匀分散到底部横向支撑梁，再经由纵梁传递到拖车底盘的安装支点，液压调节机构的推力作用点布置在床架重心附近，调节过程中不会出现额外偏载力矩。框架边角全部做圆弧过渡处理，避免野外使用时的尖锐磕碰，床面减重槽的排布方向沿人体长向设置，躺卧时不会出现局部硌压，同时槽体可快速排走野外环境下的积水、杂物，保持床面干燥清洁。

　　该结构没有采用复杂的电控调节方案，全部依靠液压回路完成姿态锁定，在无外接电源的野外作业场景下可靠性更高，液压油缸自带锁止功能，调节到目标角度后可稳定保持姿态，不会受路面颠簸影响出现自行回落。床架整体为开放式结构，没有额外封闭罩壳，操作人员可直接观察到所有连杆、铰接点的运行状态，日常巡检时可快速排查销轴松动、管路渗油等常见问题。配套拖车行驶时，床架整体重心控制在拖挂轮轴的合理载荷范围内，不会出现拖挂车头翘动或行驶摆尾的问题，护栏的竖向杆件间距经过校核，既满足防护要求，也尽可能减少风阻影响。

　　在实际使用场景中，该可调床既可以作为野外作业人员的临时休息承载平台，通过液压调节抬起床头角度实现半躺休憩；也可在简易救护转运场景下调整床体倾斜角度，适配伤病员的体位要求，配合摩托车拖车的高通过性，可抵达常规救护车辆无法进入的山地、窄路区域。床体所有结构件均采用常用规格型材与标准液压元件，三维建模过程中完整还原了每一处铰接配合、管路连接与安装接口，结构工程师可直接基于该模型核对拖挂安装尺寸、液压行程参数，也可根据不同承载需求调整型材壁厚、油缸推力等级，快速衍生适配不同载重级别的同类型可调承载床结构。
