轴系抗振夹持支座结构设计

　　这套抗振夹持支座的结构方案，最初是针对车间输送线旁的从动辊轴安装需求展开的，现场工况里辊轴端长期承受输送带交变拉力，启停瞬间还有径向冲击，普通立式轴承座用久了容易出现固定螺栓松脱、座体焊缝开裂的问题，做这个结构的时候首先把底座的安装边界做了放宽：底部是整块折弯成型的L型安装板，底板上预留两个沉头安装孔，孔位间距适配常规40系列工业铝型材的槽宽，也可以直接搭焊在碳钢机架的预装面上，安装时不需要额外加工过渡垫板，底板的折弯边高度控制在30mm以内，贴靠机架立面之后能额外承受横向剪切力，避免所有载荷都由底板连接螺栓承担。

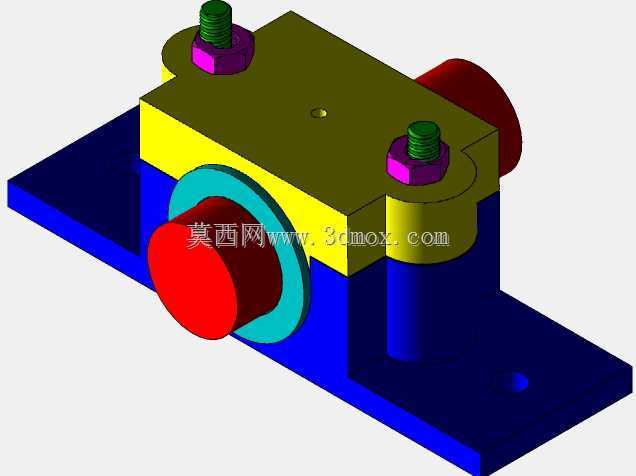

　　夹持部分的设计没有用整体式镗孔的轴承座结构，而是做了上下对开的夹座：下半部分和立板做成一体，上半部分是独立的压盖，两者配合面留出0.05mm的预装间隙，夹座内孔可以适配带环形减震衬套的轴端，衬套选用丁腈橡胶夹布材质，轴穿入之后内圈和轴颈过盈配合，外圈和金属夹座间隙配合，设备运行时轴的径向跳动会先被橡胶衬套吸收一部分，不会直接把冲击载荷传到金属支架上。压盖和底座之间没有用普通内六角螺栓直接锁死，而是在两个锁紧位分别加装了等高的紫色锁紧垫块，螺栓从垫块中心穿过，顶端的绿色调节螺母可以分步拧紧：先预紧到两侧垫块完全贴实，再按对角顺序每次拧四分之一圈，直到夹座内孔把减震衬套均匀抱紧，这种结构的好处是后期维护时不用完全拆下螺栓，只要松开螺母就能把压盖掀开，直接更换磨损的减震衬套，不需要把整根轴从设备上抽出来，现场检修的停机时间能缩短一半以上。

　　夹座侧面伸出的红色轴端限位套是特意加的结构，轴穿入支座之后，轴肩会顶在限位套端面上，轴向定位不需要额外在轴上加工卡簧槽，限位套和夹座之间的青色薄垫片是调整垫片组，厚度从0.1mm到1mm分成五档，装配时可以通过增减垫片数量来微调轴的轴向窜动量，适配不同长度的辊轴安装需求。顶部夹座的上平面还开了一个小的注油孔，平时可以从这里往衬套和轴颈的配合面滴注润滑脂，避免长期运行时橡胶衬套和轴干摩擦出现异响。

　　从实际使用场景来看，这类支座除了输送线辊轴的固定，也常用在小型振动筛的偏心轴支撑、实验室振动台的导向轴安装、风机盘管的传动轴定位这些有持续微振动的工位，设计时特意把所有金属棱角都做了R3以上的倒圆角，没有应力集中的尖角位置，长期受交变载荷的时候不会从边角处萌生疲劳裂纹。整体结构的外形尺寸控制得非常紧凑，总长度不到200mm，总高度在120mm左右，不需要占用设备周边大量安装空间，夹座的中心高做成了标准的60mm，和市面常用的立式P型轴承座安装尺寸完全兼容，旧设备改造的时候可以直接替换原有轴承座，不用重新改动机架上的安装孔位。建模的时候所有配合面都按实际装配公差做了间隙预留：夹座和减震衬套的配合选H7/h6，锁紧垫块和压盖的定位孔做了小间隙滑配，螺栓孔和螺栓之间留1mm的调节余量，装配时可以小幅调整夹座的同轴度，补偿机架焊接带来的安装孔位偏差。整个支座没有复杂的曲面结构，所有钣金件都可以用激光切割加折弯成型，夹座部分可以直接用方钢铣削加工，不需要开模铸造，小批量定制的时候成本很低，生产周期也短，非常适合非标自动化设备的快速设计迭代场景。
