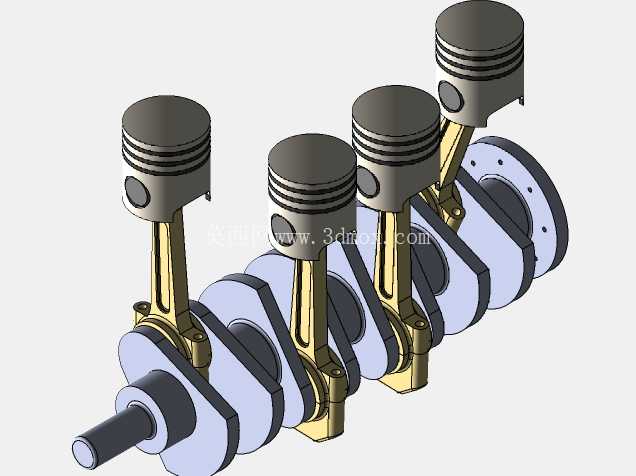

这套直列四缸动力核心的曲柄连杆组件,是往复式内燃机实现热能向机械能转换的核心执行单元,广泛适配民用乘用车、小型工程机械、通用发电机组等搭载小排量四冲程汽油或柴油动力的设备,承担着将燃烧室内燃气爆发产生的直线推力,转化为曲轴旋转扭矩对外输出的核心功能。从结构设计逻辑来看,整套组件采用直列四缸等间距排布方案,四个曲柄销按照1-3-4-2的常见点火间隔角错开180度布置,能够保证曲轴运转过程中一阶、二阶往复惯性力的平衡效果,减少整机运转时的振动传递,提升动力输出的平顺性,不需要额外加装复杂的平衡轴结构就能满足多数民用动力设备的NVH控制要求。
活塞部分采用平顶式设计思路,顶面没有设置复杂的燃烧室凹坑,能够适配多数侧置气门或者屋脊型燃烧室的缸盖结构,活塞环岸位置预留了三道环槽,分别对应两道气环与一道油环的安装位,气环负责密封燃烧室内的高压燃气,避免压缩、做功行程的燃气下窜到曲轴箱,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。活塞销采用全浮式安装设计,在发动机正常工作温度下,活塞销可以在活塞销座孔与连杆小头衬套之间自由转动,能够让活塞销表面的磨损均匀分布,大幅延长组件的使用寿命。

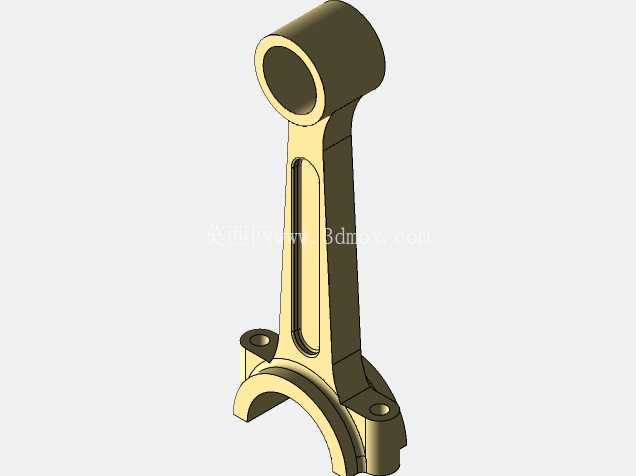

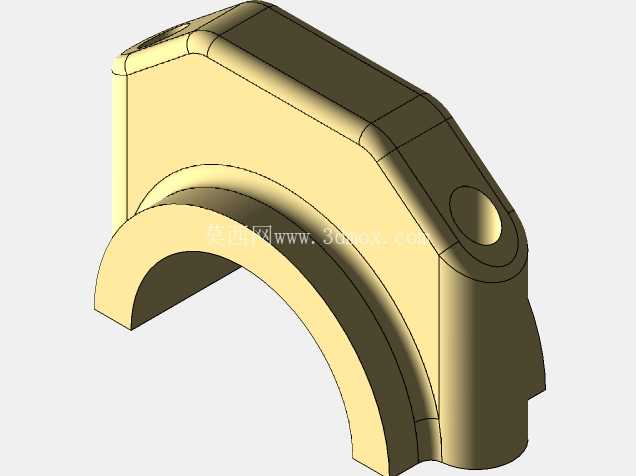

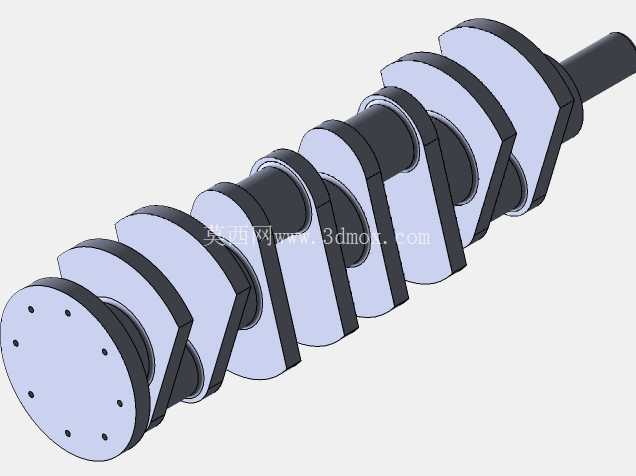

连杆部分采用工字形截面的锻钢结构,这种截面设计能够在保证连杆强度与刚度满足爆发压力承载要求的前提下,尽可能降低连杆自身的往复运动质量,减少曲轴运转过程中产生的惯性力载荷,连杆大头采用剖分式结构,配合轴瓦安装在曲轴的曲柄销位置,能够保证连杆与曲柄销之间的配合间隙处于合理范围,建立稳定的压力润滑油膜,减少运转过程中的摩擦磨损。曲轴部分采用整体式锻造结构,四个主轴颈分别对应缸体上的主轴承安装位,主轴颈与曲柄销之间设置了圆滑过渡的圆角,能够有效避免应力集中造成的曲轴疲劳断裂,曲轴前端预留了正时齿轮、皮带轮的安装定位面,后端则设置了飞轮连接法兰与油封安装轴颈,能够满足前端驱动配气机构、附件轮系,后端连接飞轮传递动力的安装需求。从安装边界尺寸来看,整套组件的轴向总长度适配常见的1.3L-1.8L排量直列四缸缸体的曲轴箱空间,曲柄半径决定了活塞的行程参数,配合对应缸径的缸套与活塞,就能组合出不同排量的动力单元;活塞在上止点位置时,活塞顶面与缸体上平面的高度差预留了合理的气缸垫压缩厚度空间,能够保证燃烧室的压缩比处于设计目标区间,避免出现活塞顶碰气门或者压缩比过低造成动力不足的问题。
在实际工程应用场景中,这套组件的建模精度完全满足结构教学演示、动力改装方案验证、维修拆装模拟的使用需求,所有配合面都按照实际工程公差要求预留了装配间隙,比如活塞与缸壁的配合间隙、活塞销与销座的配合间隙、轴瓦与轴颈的配合间隙都符合内燃机设计的规范要求,能够直接用于虚拟装配验证、运动仿真分析,在运动仿真过程中可以直观观察到活塞往复运动、连杆摆动、曲轴旋转的完整运动过程,验证不同曲轴转角下活塞的位置、连杆的摆角是否存在运动干涉,也能为后续的有限元强度分析、动力学载荷计算提供准确的三维数模基础。在设计过程中,所有零部件的结构都充分考虑了实际加工的工艺可行性,比如曲轴的油道孔采用斜向贯通设计,能够将主轴承道的压力润滑油输送到曲柄销位置,为连杆大头轴瓦提供润滑,油道孔的位置与角度都避开了曲轴应力集中的区域,不会对曲轴的整体强度造成负面影响;活塞内部的加强筋布置在销座与活塞顶部之间,能够承受燃气爆发时的冲击力,避免活塞顶部出现变形开裂的问题。
