左旋V形螺纹六角螺母螺栓紧固组件

　　在机械装配现场，螺纹紧固件看似不起眼，却直接决定连接副的防松能力、承载可靠性与后期维护便利性。这套左旋V形螺纹螺母与螺栓组件，主要面向存在持续振动、冲击载荷或旋转松脱趋势的连接工况，常见于旋转轴端锁紧、往复运动机构、传动部件防松以及需要反向旋合约束的设备部位。与普通右旋螺纹不同，左旋螺纹在轴件按特定方向转动时会产生越转越紧的趋势，能够抵消常规紧固件在振动中自行松退的风险；而V形牙型的引入，则进一步改变了螺纹接触面的受力分布，使旋合过程中的对中性、接触刚度与摩擦锁紧表现得到针对性优化。

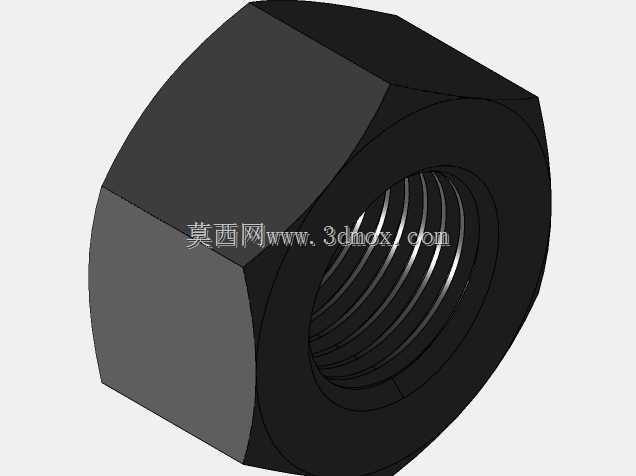

　　从结构外形看，螺母采用标准六角外形，六方平面规整，便于使用开口扳手、套筒或梅花扳手施加预紧力矩。螺母对角尺寸约为0.866英寸，平面方向尺寸约为0.75英寸，头部厚度约为0.3552英寸；这些边界尺寸在建模时需要重点控制，因为它们直接决定扳手空间、相邻零件避让距离以及装配工具是否能够顺利进入。若设备机架上相邻壁板、法兰孔位或其他紧固件间距较小，六角对角尺寸就是干涉检查的关键轮廓；若螺母安装在沉孔或凹槽内，则平面方向尺寸与厚度共同决定其能否完全落座并保留足够的工具操作余量。

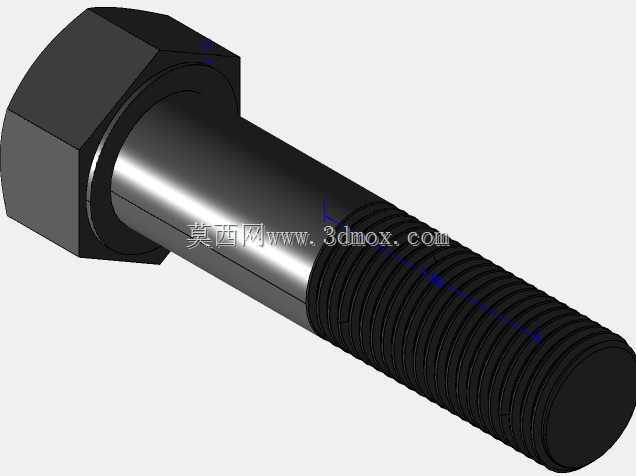

　　螺栓部分围绕公称直径1/2英寸展开，外螺纹节距为1/20英寸，螺纹有效长度约为1.125英寸。较细的牙距意味着旋合调节更精细，适合需要精确控制轴向压紧位置的场合；同时，多牙连续接触可分散轴向载荷，降低单牙应力峰值。建模时，螺栓杆部、螺纹起始段、收尾段以及端部导入倒角需要连续过渡，避免在虚拟装配中出现螺纹牙尖错位或干涉误判。螺纹长度并非越长越好，工程上需要结合螺母厚度、被连接件总厚度、垫圈占用空间以及预期预紧变形量综合确定；有效螺纹过长会增加重量与加工成本，过短则可能导致螺母无法达到规定夹紧位置。

　　螺母内螺纹与螺栓外螺纹采用一致的左旋V形牙型，二者在装配时沿逆时针方向旋入。V形牙侧在承受轴向拉力时形成楔形接触，配合左旋方向带来的防松趋势，可用于旋转设备上防止紧固件因惯性力矩而退扣。需要注意的是，这类螺纹副不能与普通右旋紧固件混用，装配人员应通过标识、牙型方向或旋向检查加以区分，否则现场极易出现无法旋合或强行拧入损伤牙型的问题。三维设计中，可将内、外螺纹分别建立完整牙型，再通过螺旋扫掠与布尔运算形成真实旋合结构，便于检查牙顶、牙底间隙以及啮合长度。

　　在实际设备布局里，该组件可穿过法兰孔、支架孔或轴端压板，利用螺母在螺栓上的轴向移动产生夹紧力。六角螺母的六个承压面提供稳定扳手接触位置，适合人工装配与定期检修；螺栓端部应保留导入倒角，使螺母在初始旋合时能够顺利对准螺纹。安装边界方面，除关注螺母本身外廓，还要预留扳手摆动角度或套筒垂直进入空间；对于自动化拧紧工位，则需核对套筒外径、螺母对角尺寸以及周边零件高度差。螺纹副承载时，预紧力会使被连接件之间产生摩擦锁合，左旋设计在轴类旋转场景下可利用相对转动趋势增强防松效果，V形牙型则通过较大的侧面接触提升抗滑移能力。

　　建模过程中，六角体可通过拉伸六方轮廓获得，再在内孔位置切除左旋V形内螺纹；螺栓则由圆柱杆体与外螺纹螺旋特征组合而成。牙型角度、螺距、旋向、公称直径和啮合长度必须保持一致，任何一个参数偏差都会在装配体中表现为干涉或间隙异常。对于结构工程师而言，这类模型不仅用于外观展示，更可用于干涉检查、工具空间校核、装配工艺验证以及受力连接方案沟通。把螺纹旋向、牙型细节和安装边界完整表达出来，能够让设计、加工与装配环节对紧固件的使用方式形成统一判断，减少现场试装返工与错用风险。
