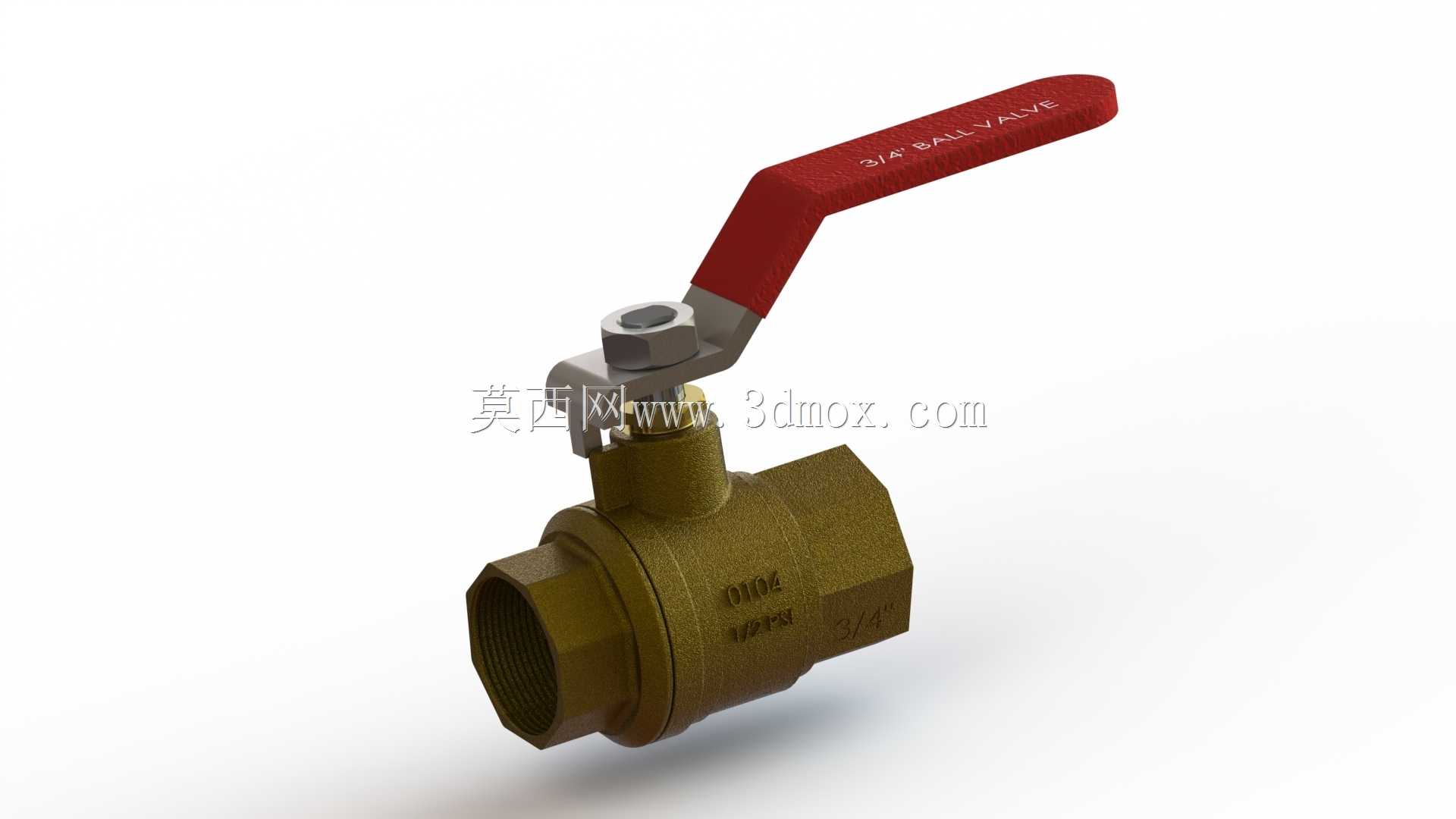

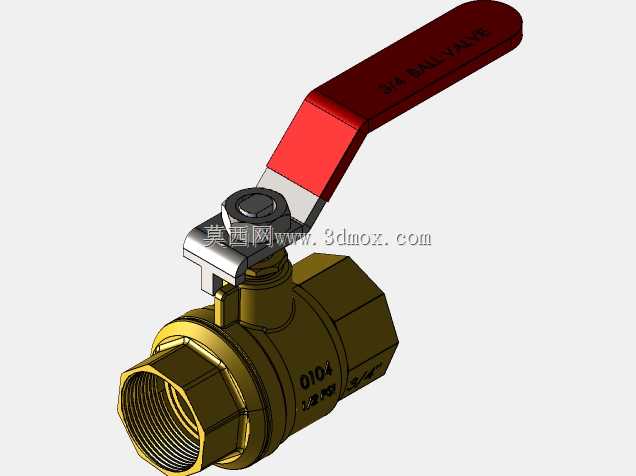

3/4寸内螺纹活动手柄铜球阀结构

民用给排水、小型气动管路里的铜球阀常年要面对安装空间局促、操作频次不固定、介质带细微杂质的工况，很多常规球阀的手柄固定结构用久了容易出现扳动旷量，螺纹连接处的密封面如果公差把控不到位，装上去没多久就会出现渗漏。这款3/4规格的铜球阀在结构上做了很务实的适配调整，手柄和阀杆的连接位没有用常见的一体式冲压卡合结构，而是加了独立的金属锁片压紧，锁片侧面留了微小的形变余量，就算常年反复扳动，阀杆和手柄的配合间隙也不会被磨大，不会出现扳到开位却没完全转通、关位还留缝隙的问题。阀体两端的内螺纹做了细微的锥度调整，和标准外螺纹管件对接的时候，不用缠过量生料带就能靠螺纹自身的过盈配合实现密封，螺纹入口处倒了15度的导向角，现场安装的时候不用刻意对准，手拧两三圈就能平稳带入，不会因为螺纹错牙把铜质螺纹啃坏。阀体的流道内壁没有做多余的抛光处理，保留了锻压成型后的细微纹理，水流带的细沙杂质流过的时候不会在光滑壁面形成附着积垢，长期用也不会出现流道通径缩小的问题。手柄的握持部分做了符合人手扳动角度的上翘弧度，表面压的防滑纹路不是均匀排布的，靠近末端的位置纹路更深，戴劳保手套操作的时候也不会打滑，手柄表面的喷塑层做了耐盐雾处理，装在户外临时管路里也不会轻易掉漆生锈。阀杆的密封槽做了双道O型圈的布局，两道圈的硬度差控制在5度左右，靠近介质侧的圈偏硬扛住流体压力，外侧的圈偏软补偿阀杆转动的磨损，就算阀杆因为常年扳动出现微小的偏心，两道圈也能互相补位封住缝隙，不会出现阀杆位置的渗漏。阀体和手柄连接的位置特意留了90度的硬限位凸台，不是靠阀杆自身的结构来限位，扳动到全开全关位置的时候，受力点落在阀体的凸台上，不会把扭矩全部传到阀杆和球体的连接位，就算操作的时候用力过猛，也不会把阀杆掰变形。球体的表面做了精细化的研磨处理，和阀座的密封面接触带宽窄控制在0.8毫米左右，既不会因为接触太宽导致扳动力矩过大，也不会因为接触太窄密封不住压力，0.6兆帕的工况下完全能做到零渗漏。
