12mm直柄麻花钻切削刀具结构

　　直柄麻花钻是金属切削加工中使用频率极高的孔加工刀具，常见于台式钻床、立式钻床、摇臂钻床、加工中心以及手持电钻的钻孔工序，承担在碳钢、合金钢、铸铁、有色金属及部分非金属工件上预制通孔、盲孔、螺纹底孔、销钉定位孔的任务。12mm规格属于中等直径钻孔区间，在机架连接板、法兰盘、模具模板、设备支座、传动护罩、管路支架等零部件加工中十分常见，既可以完成单件修配时的现场钻孔，也能用于小批量零件的常规孔位加工。

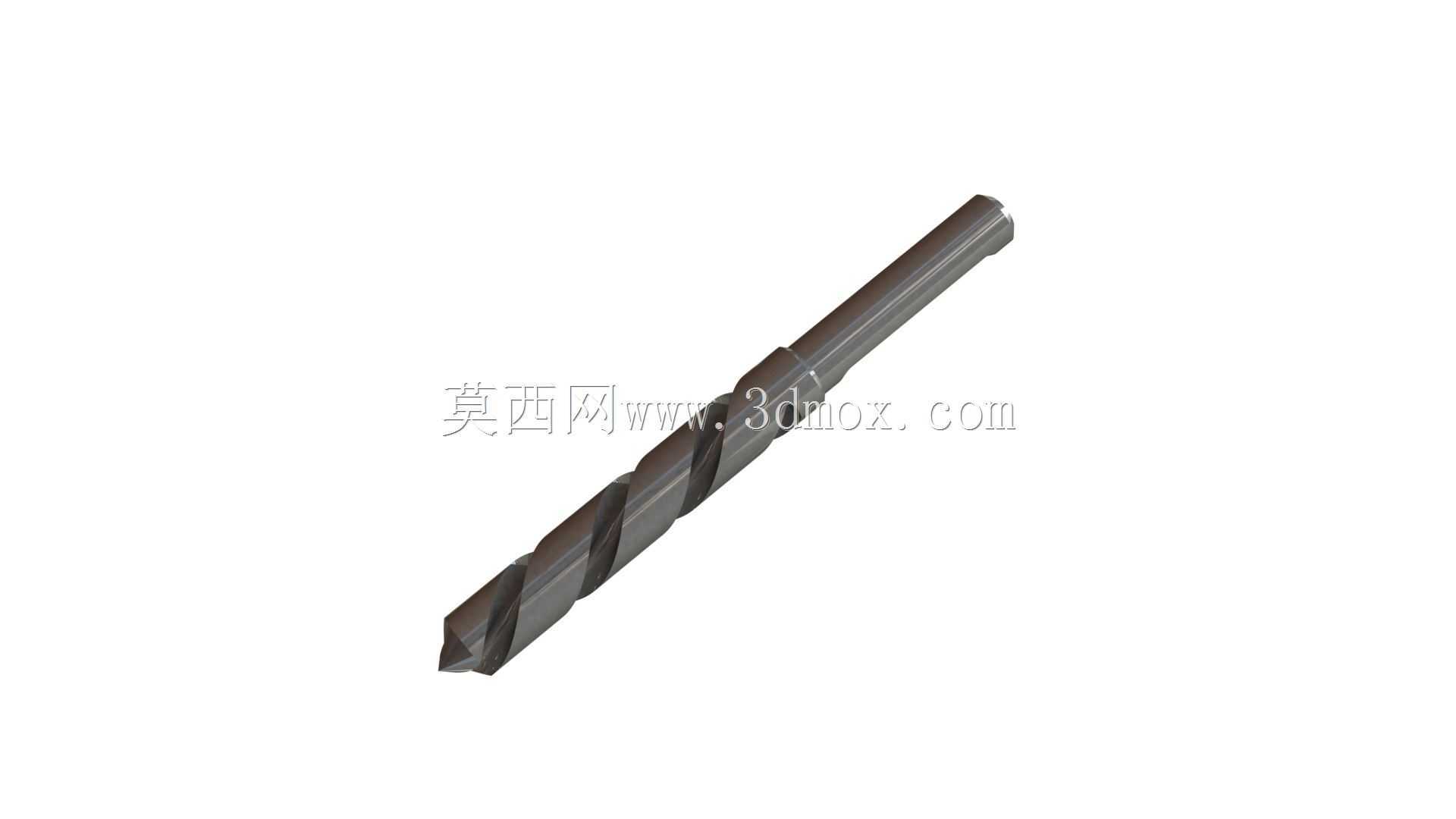

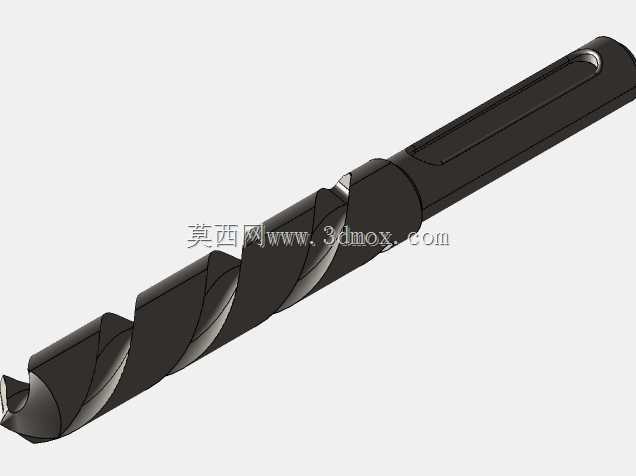

　　该刀具整体由工作段、切削部分和直柄夹持段构成。前端为两条主切削刃，沿钻芯对称分布，承担主要材料去除；横刃位于钻尖中心，在钻入阶段起定心作用，其长短和角度直接影响轴向抗力与入钻稳定性。两条螺旋槽从钻尖向柄部延伸，负责容纳切屑并将切屑沿螺旋方向顺畅排出，槽型的曲率、槽宽比例和刃带宽度需要兼顾排屑空间、刀体强度与导向精度。钻体外侧的两条刃带在孔壁内形成支撑导向，可减小钻孔偏摆，并对已加工孔壁起到修光作用。尾部圆柱直柄用于夹头或刀柄装夹，装夹边界简单，夹持长度需覆盖柄部有效区域，避免悬伸过长造成刚性下降。

　　从结构建模角度看，钻体不能只按一根带槽圆杆处理。螺旋槽是整个模型的核心特征，需要围绕刀具轴线建立稳定的螺旋扫掠路径，并通过切除材料形成连续变化的容屑空间。螺旋角在常规麻花钻中通常取较大角度，以便切屑向上排出；槽底与钻芯之间需要保留合理芯厚，芯厚过小会削弱抗扭刚度，钻孔时容易折断，芯厚过大则会减少容屑空间并增大进给阻力。实际产品中钻芯常沿柄部方向略有增量，以提高刀具整体强度。主切削刃、后刀面、棱边和横刃之间的几何关系应清晰表达，刃口不能建成无厚度的理想尖边，而应在模型中保留可识别的刃带与后角区域，使结构符合制造和刃磨逻辑。

　　钻孔工况下，刀具同时承受轴向进给力和周向扭矩。切入瞬间，横刃与工件表面接触，若定心不足或进给过猛，钻头可能发生滑移，导致孔位偏移；钻削过程中，切屑若在螺旋槽内堵塞，会引起扭矩骤增、发热加剧甚至崩刃。因此模型结构上要体现容屑槽的开放程度、刃部强度过渡以及柄部同轴度。直柄部分外形简单，但与工作段的同轴度是实际使用中的关键边界，夹持后刀具回转中心应与主轴中心一致，否则会造成孔径扩大、孔壁粗糙度变差和钻尖异常磨损。

　　在设备设计和工装选型时，12mm钻头对应的主轴转速、进给量、冷却方式和工件材料需要匹配，但从三维结构审查角度，更应关注刀具与夹头、工件、夹具之间的空间关系。钻头装入夹头后，外露工作长度决定有效钻孔深度；过长悬伸会降低刚性，过短夹持则可能打滑。对于台阶面、斜面、曲面或薄壁件钻孔，还需结合钻套、定位销、压紧块等工装判断入钻条件。模型将钻尖、螺旋槽、刃带、退刀过渡和圆柱柄完整表达，能够用于刀具库搭建、加工装配校核、夹具干涉检查以及钻削工序演示，也便于初学者理解麻花钻从定心、切削到排屑的完整结构逻辑。
