阿基米德螺旋提水轮轴结构

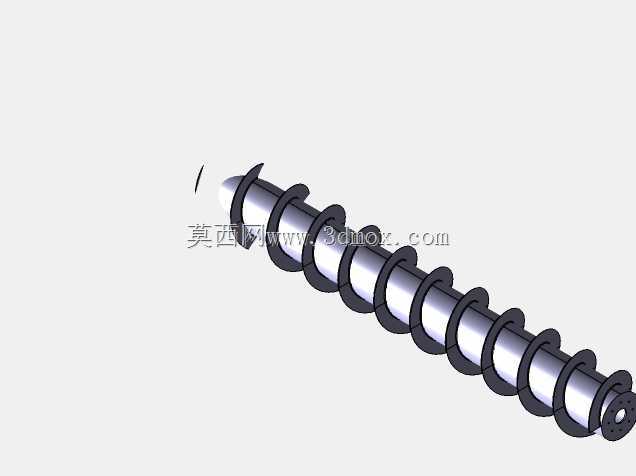

　　这套螺旋输水轴的结构重点不在复杂曲面数量，而在连续叶片与中心轴之间的同轴关系、螺距一致性以及端部进出料边界。整体外形为一根长圆柱轴，外侧环绕单片连续螺旋叶片，叶片从轴端附近起始，沿轴向等距盘旋至另一端，形成若干封闭程度较低的螺旋腔。工作时，轴体相对槽体或外壳保持小角度倾斜，低位端浸入水中，随着轴和叶片同步转动，水被截留在相邻叶片、中心轴与外部槽壁围成的空间内，沿螺旋通道逐级抬升，最后从高位端排出。它适合低扬程、大流量、含杂质量较高的输水场合，在农田排灌、小型水力发电、污水处理、沟渠调水以及工业浆料输送中都能见到类似原理。

　　从实际用途看，这种结构对大块杂物、纤维物和泥沙的容忍度较高。普通离心泵在入口遇到秸秆、塑料袋或颗粒杂质时，容易发生堵塞、叶轮卡滞；螺旋式提水部件没有狭窄的叶轮流道，杂物可随水体沿螺旋槽向上移动，因此维护频次相对较低。在小型水电站中，反向使用时，水流沿螺旋槽向下流动并推动轴体旋转，可把低位水流的势能转化为转矩；在灌溉场景中，则由外部动力带动轴体旋转，把水从低处抬升到渠道。两种工况对几何形状的要求并不完全相同：提水时更重视叶片外缘与槽体的间隙控制，间隙过大会造成回流，间隙过小则增加装配和磨损风险；发电时更关注叶片迎水面的连续性、轴系支承位置以及水流进入螺旋腔的顺畅程度。

　　建模时应先确定中心轴直径、总长度、叶片外径、螺距和叶片厚度。中心轴承担扭转和弯曲载荷，直径不能只按外观比例选取；若轴体长径比较大，还需考虑两支承点之间的挠度，避免叶片外缘与槽体刮擦。螺旋叶片可通过等螺距扫掠形成，截面沿轴径方向保持近似矩形，外缘在装配后与半圆形槽或圆筒形外壳形成小间隙。叶片与中心轴的交接区域应保留连续焊缝或实体过渡，工程图中需要明确叶片根部是否焊接、轴端是否设置法兰、轴承位以及联轴器接口。若用于污水或含砂水体，叶片外缘可增设可更换耐磨边，中心轴表面也可按腐蚀环境选择涂层或不锈钢材料。

　　安装边界主要由倾斜角、槽体半径、支承跨距和驱动端位置决定。倾斜角过小，单圈提升高度不足，设备长度会增加；倾斜角过大，螺旋腔内水体回流趋势增强，输送效率下降。槽体内壁应与叶片外径保持均匀环形间隙，槽体底部需要设置检修口和排污位置。低位端应保证足够浸没深度，但不能让支承轴承长期浸入泥砂中；高位端排出口要避开叶片末端回转区域，并设置挡板或导流槽，使水顺利离开轴体。驱动端通常连接减速装置，转速不宜过高，因为该类机构依靠容积推移而非高速离心作用，转速升高后回流、磨损和振动都会明显增加。

　　结构校核可围绕三个方面展开：其一是轴的扭转强度，动力从一端输入后，要通过中心轴带动整段叶片旋转；其二是叶片根部的焊接或成型强度，尤其是在卡入异物时，单片叶片会承受局部阻力；其三是整体动平衡与支承刚度，长螺旋轴在低速下虽不像高速转子那样敏感，但叶片积泥、磨损不均或安装偏心会引起周期性振动。三维装配中应把槽体、轴承座、密封端盖和驱动接口一并建立，至少检查叶片回转包络与槽壁、支架、排出口之间是否干涉。对于选型人员而言，该结构的价值在于结构直观、流道宽阔、维护简单；对于设计人员而言，真正需要细化的是螺距、间隙、倾角、轴径和支承位置之间的平衡，而不是单纯追求螺旋外观的规整。
