带水平横梁与离心泵结构的蒸汽动力装置

　　这套蒸汽动力集成装置，核心是将蒸汽往复做功结构与离心泵输水单元通过刚性水平横梁完成动力耦合，在小型工业供汽配套、教学演示实验、偏远工况无电供水场景中都有实际应用价值。不同于分体式的蒸汽机拖动水泵布局，这套结构把动力输出端与泵体输入端直接整合在同一铸铁机座上，省去了外置联轴器、传动皮带的冗余结构，大幅缩小了整机安装占地，也降低了传动环节的能量损耗。

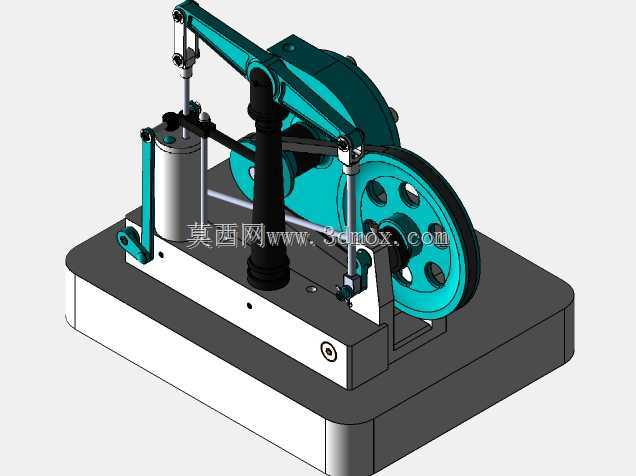

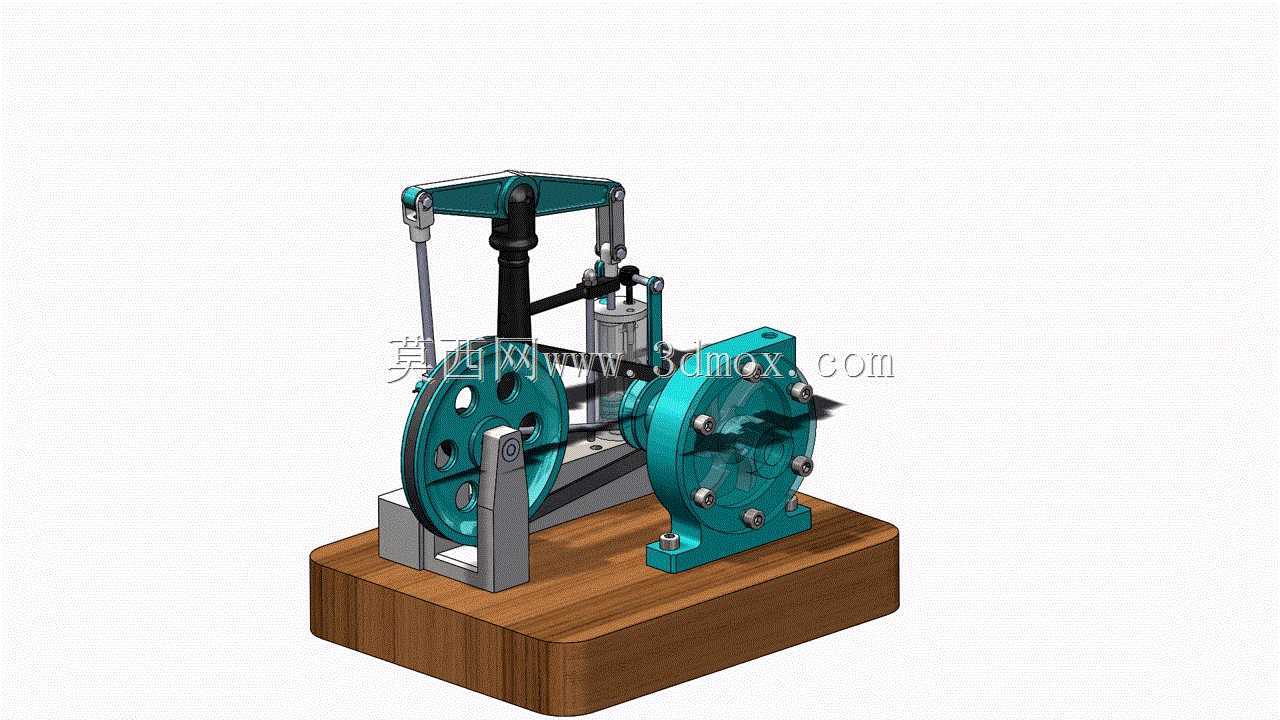

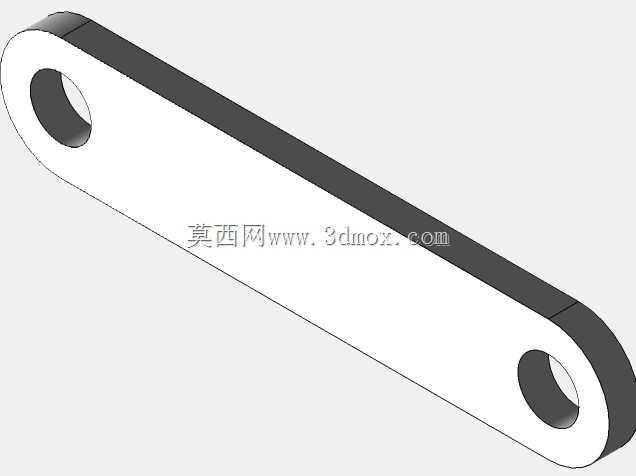

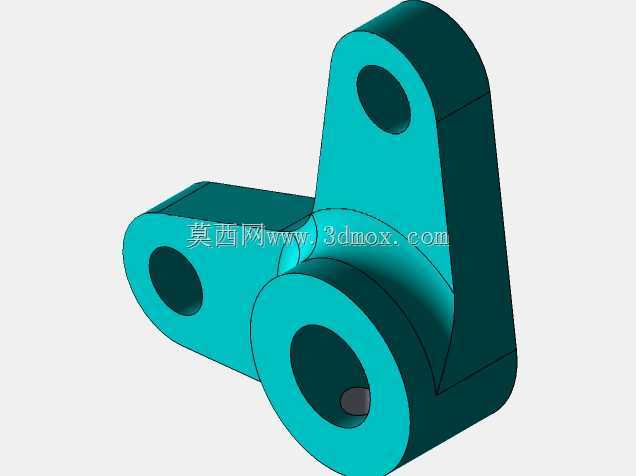

　　从功能逻辑上看，蒸汽进入汽缸后推动活塞做上下往复运动，活塞连杆直接与水平横梁的中部铰接点连接，横梁一端通过摇臂结构与飞轮曲柄机构相连，将直线往复运动转化为飞轮的旋转储能运动，保证动力输出的转速平稳性，避免蒸汽做功的间歇性导致泵体出水脉动过大；横梁的另一端则直接与离心泵的活塞驱动杆连接，无需额外的传动转换结构，直接将往复动力传递到泵腔内部，带动泵腔内部的隔膜或者活塞做往复容积变化，完成流体的吸入与加压排出。这种直连结构的优势在于动力传递路径极短，传动间隙可以控制在极小范围内，长期运行的结构故障率远低于带中间传动环节的分体设备。

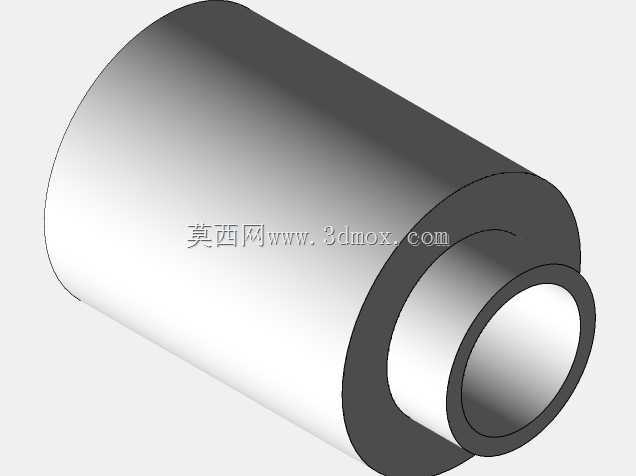

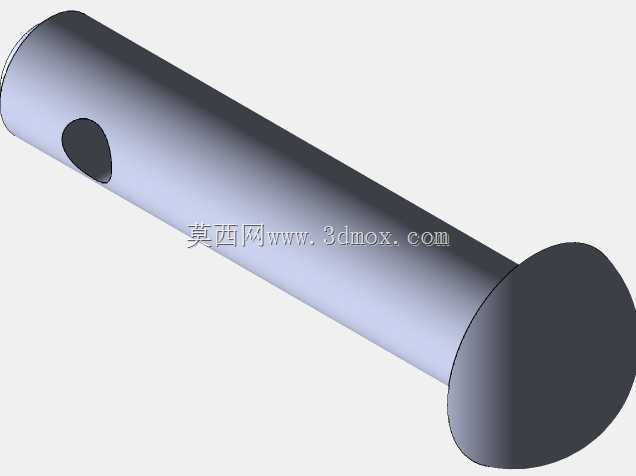

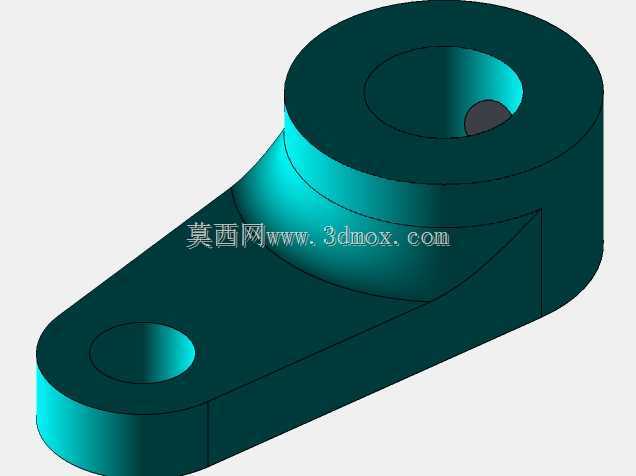

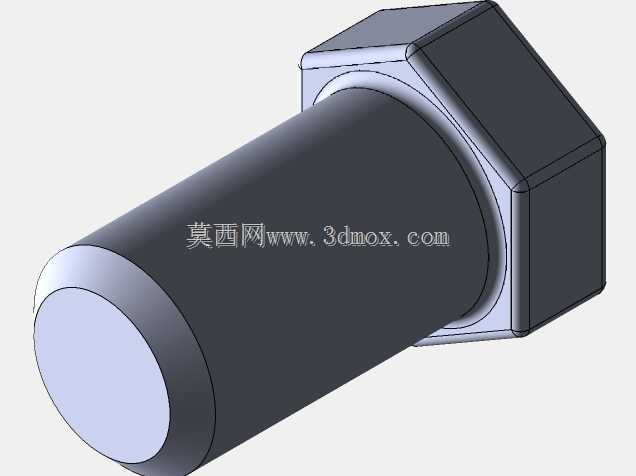

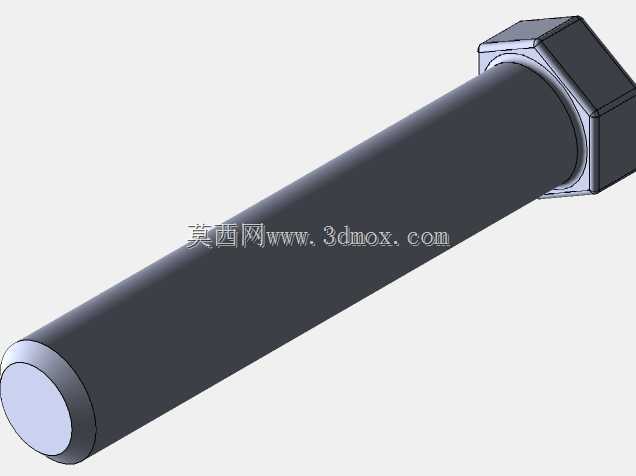

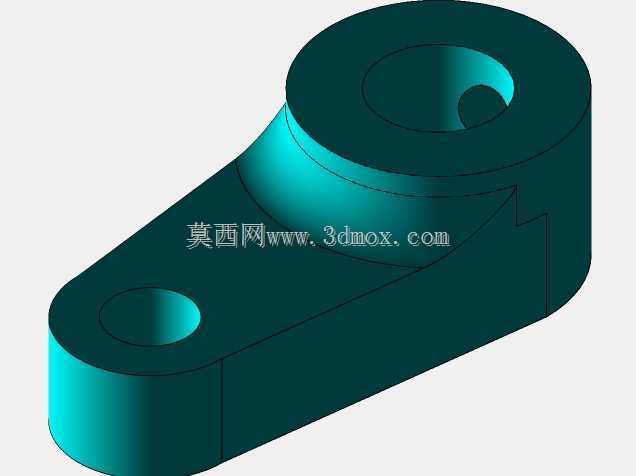

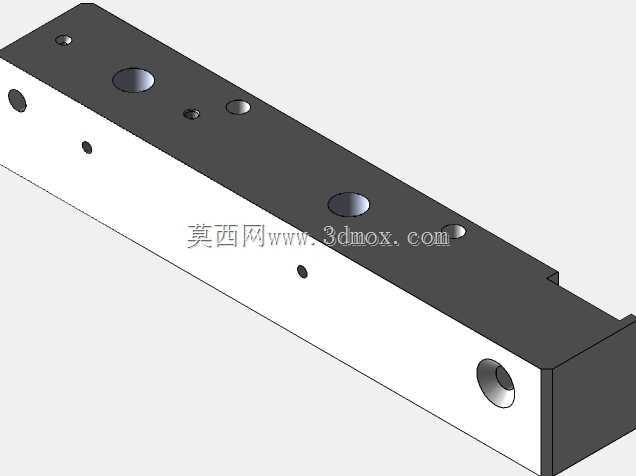

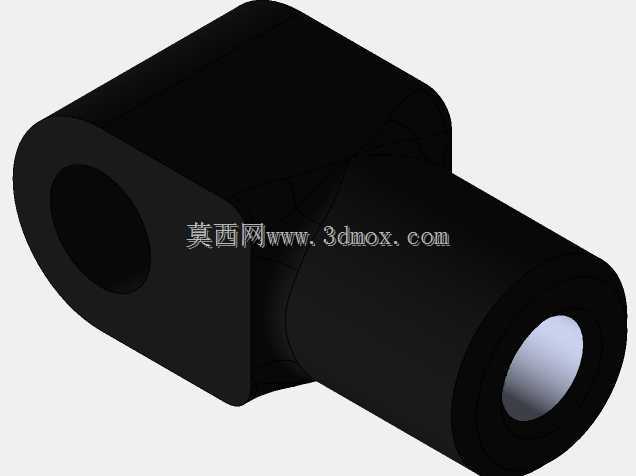

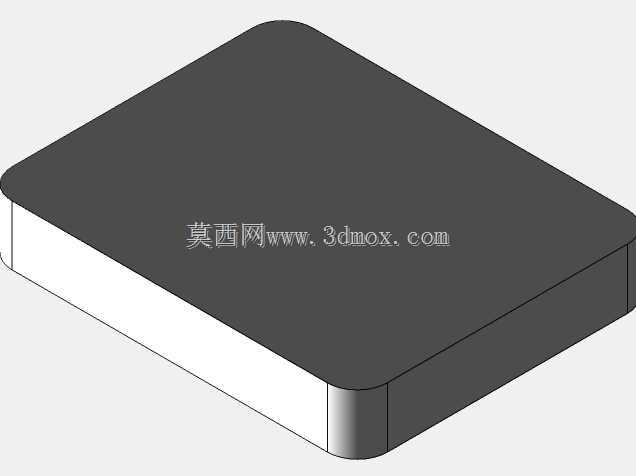

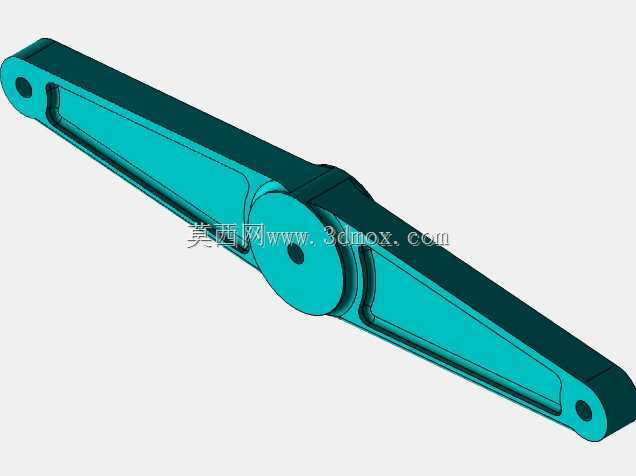

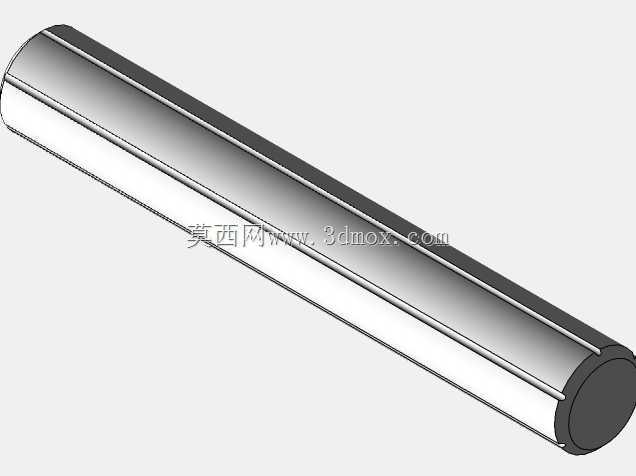

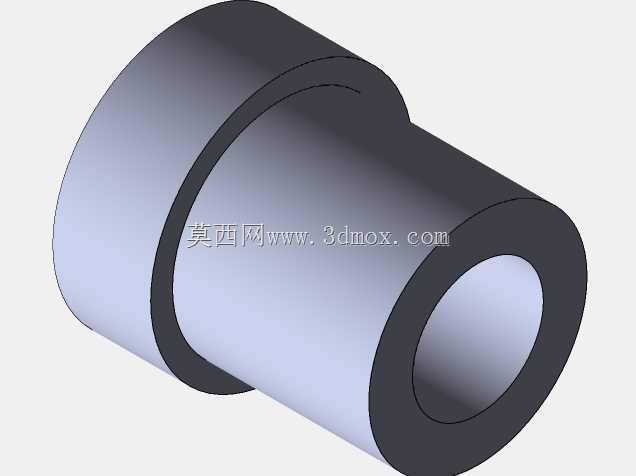

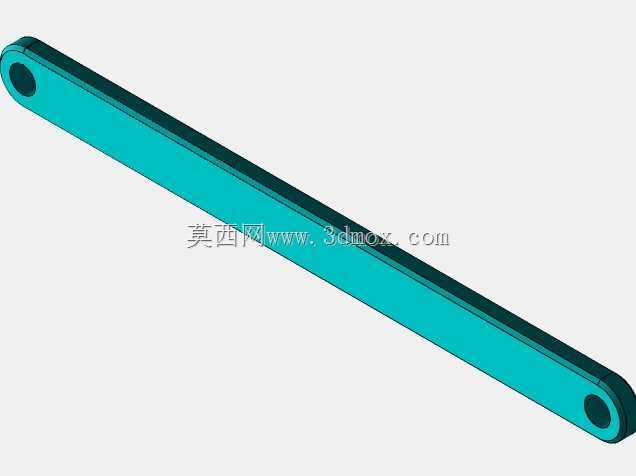

　　设计层面上，水平横梁采用了等强度梁的结构思路，横梁中部与活塞连杆连接的位置做了局部加厚处理，两端铰接位置镶嵌了耐磨铜套，避免长期往复摆动造成的铰接孔磨损失圆；横梁的摆动支点设置在靠近飞轮侧的三分之一位置，通过杠杆比匹配，既保证了蒸汽活塞的做功行程能够完整传递到泵体驱动端，也能让飞轮端获得足够的曲柄回转力矩，避免启动时出现死点卡滞。机座采用一体式实木垫铁搭配铸铁安装底板的结构，铸铁底板上加工有定位销孔，汽缸支架、飞轮轴承座、离心泵体三个核心部件全部通过定位销完成位置校准，装配时无需反复调整同轴度，只要将销钉对准孔位锁紧固定螺栓即可，大幅降低了现场装配的调试难度。

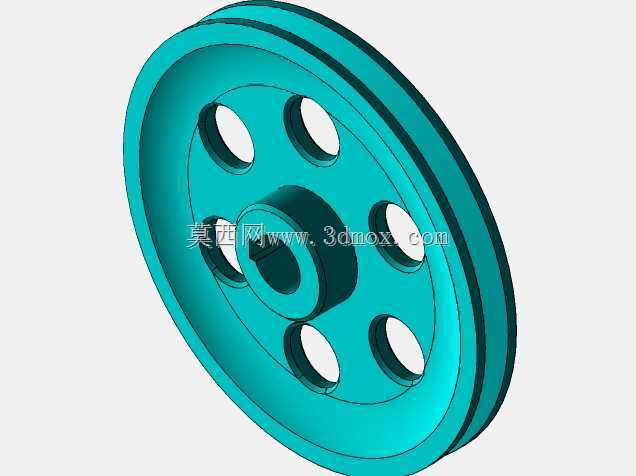

　　离心泵部分采用了侧进上出的流道布局，进水口设置在泵体侧下方，能够保证停机时泵腔内部留存一定量的引水，避免下次启动时需要重复灌泵的操作；泵体端盖与泵壳之间采用橡胶垫片密封，连接螺栓均匀布置在端盖圆周上，能够承受最高0.6MPa的输出水压，满足小型供水、循环输水的工况需求。飞轮采用辐条式结构，轮缘位置做了加厚处理，通过增大转动惯量来储存蒸汽做功间隙的能量，保证整机运行转速波动控制在10%以内，避免转速忽快忽慢导致的泵体水锤现象。

　　安装边界上，整机的底座长宽尺寸控制在300mm200mm范围内，整机高度不超过280mm，安装时只需要在基础平台上预留四个M6的螺栓固定孔位即可，周边预留30mm的操作空间就能完成日常的注油、维护操作；汽缸的进汽口设置在缸体侧上方，采用标准M141.5的管螺纹接口，能够直接匹配常规的小型蒸汽管路，泵体的进出水口采用M16*1.5的管螺纹，可直接对接输水软管或者硬管管路。

　　结构细节上，所有铰接位置都设计了注油孔，日常维护时只需要定期向注油孔加注润滑脂，就能保证铰接位置的磨损量控制在合理范围内；飞轮的曲柄位置设置了平衡块，抵消活塞连杆往复运动产生的惯性力，降低整机运行时的振动幅度，即使不做额外的基础减震，运行时的振动也不会导致管路连接松动。这套结构非常适合作为机械原理教学的演示模型，也可以作为小型蒸汽动力系统的核心动力单元，在无外接电源的蒸汽供应场景下，直接完成流体输送作业，无需额外配置发电或者电力拖动设备，整体结构紧凑，可靠性强，维护难度低。
