冲击式水轮机斗轮叶轮结构设计

　　高水头小流量引水式电站的能量转换核心，往往落在冲击式转轮的水斗排布与型线精度上。本次建模围绕卧式单轮冲击式水轮机的转轮部件展开，把射流冲击、动量交换、轮盘承载、安装配合这几条主线在同一三维数模中落地，适合做水力机械课程设计、小型电站选型校核以及转轮加工工艺推演。

　　从现场布置看，这类转轮多用于山区引水电站、高落差溪流开发以及工业余压能量回收场景。压力钢管引来的高压水流经喷嘴形成高速自由射流，沿转轮切向冲入水斗，水斗中央的分水刃把射流对称劈成两股，沿双侧斗面平滑转向后从斗侧外缘排出，水流动量在转向过程中对转轮产生切向推力，带动主轴旋转，再通过联轴器驱动发电机完成水能到机械能再到电能的转换。和反击式机组不同，冲击式转轮工作时壳体内并不充满水流，水斗表面直接接触大气，因此斗面的光顺度、出水边的避让角度直接决定回流干扰和能量损失。

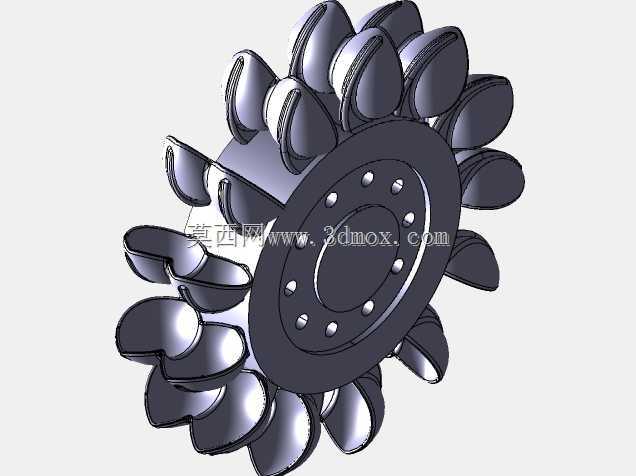

　　结构上数模采用轮盘与水斗一体化的布局思路。中心轮盘为厚实的圆盘承载件，盘面沿圆周均匀布置一圈螺栓孔，用于和主轴法兰端面贴合锁紧；孔位在同一节圆上均布，既保证转矩通过摩擦与螺栓剪切共同传递，也让转子动平衡更容易控制。围绕轮盘外缘，多个勺形水斗按等圆心角排列，斗体根部与轮缘圆滑过渡，避免射流反作用力在根部形成应力集中。水斗工作面采用内凹双曲面造型，入口边缘做锐边处理以减少射流切入时的飞溅，斗腔深度按射流直径预留裕量，保证满负荷时水流不会提前溢出；两侧出水边向外张开，使转向后的水流顺利偏离旋转平面，避免打到后续水斗背面造成制动损失。

　　建模过程中先确定主轴法兰配合直径与螺栓孔节圆，锁定安装边界；再按设计水头对应的射流直径估算水斗宽度、斗长和切入深度，通常水斗宽度取射流直径的数倍，保证喷嘴在负荷波动、射流偏摆时仍能完整承接水流。单个水斗型线通过多截面曲面搭建，分水刃处保持棱线清晰，斗面往两侧逐渐抬升并与出水边相切，随后用圆周阵列完成整轮均布，阵列数量结合转速与射流切换频率权衡——斗数过少会让转矩脉动增大，斗数过密则导致出水互相干扰、轮盘尺寸无谓增加。

　　安装边界方面，轮盘背面需与主轴法兰端面平行贴合，中心配合面控制同轴度，螺栓孔分布圆要和法兰孔位一一对应；转轮外圆与机壳内护板之间保留径向间隙，既防止高速旋转时刮碰，又避免溅水在壳体内形成阻滞。水斗尖端到喷嘴出口的轴向距离需要在总装时配合喷嘴调节机构微调，使射流冲击圆落在水斗最优作用区，即分水刃略偏节圆切线的位置。侧向还要留出折向器与喷针的运动空间，便于机组甩负荷时快速偏开射流。

　　功能特性上，整轮对称布置有利于转动惯量均匀分布，水斗根部圆角与轮盘厚度协同控制离心应力；过流表面连续光顺，既降低水力摩擦，也便于铸造或数控铣削后的抛光处理。数模把法兰孔、轮盘、水斗曲面和阵列关系完整保留，设计人员可在此基础上调整斗数、斗型曲线和法兰接口，校核不同水头流量下的外形包络，再延伸出工程图、铸造毛坯与加工装夹方案。
