插销式滑动门闩锁具装配结构

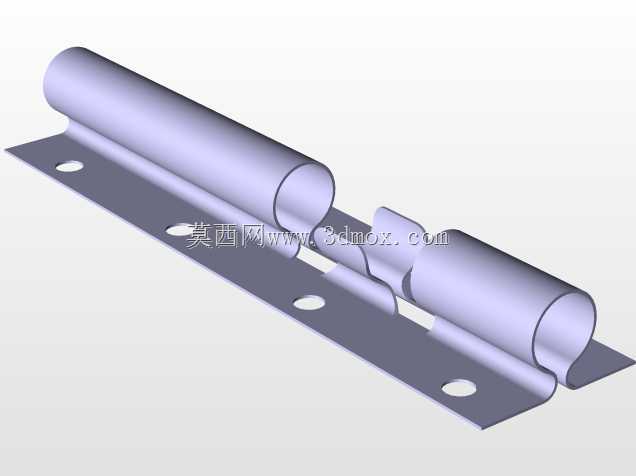

　　门用插销在厂区通道、设备检修门、仓储隔断以及户外箱体上的使用频率很高，这类零件看似简单，却直接关系到门扇关闭后的定位可靠性。该滑动门锁采用圆杆横置插销形式，主体由一根长滑移圆杆、两块带安装孔的折弯固定板、端部限位套以及中部承托座组成。两块固定板分别贴合门框与门扇侧缘，板件上的圆孔用于穿入螺钉完成固定，板边折弯后形成与圆杆配合的导向环，使锁杆只能沿轴向平移，不能随意偏转。

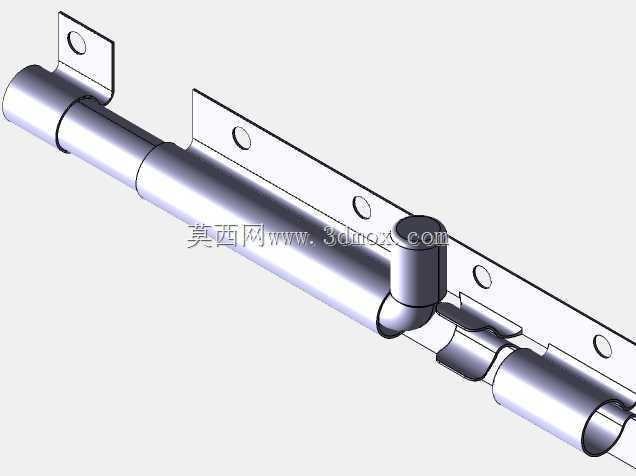

　　从实际装配关系看，靠近操作端的承托座同时承担导向与止挡作用，锁杆抽出时，杆身台阶与承托座端面接触，避免杆件完全脱出；锁闭时，圆杆前端伸入对应侧固定环内，门扇与门框被杆件串联，从而限制门扇相对开启。杆端的弯折短柱作为手动施力部位，操作人员横向拨动短柱即可带动整根锁杆移动，短柱与杆身垂直布置，握持行程短，戴手套作业时也能方便操作。

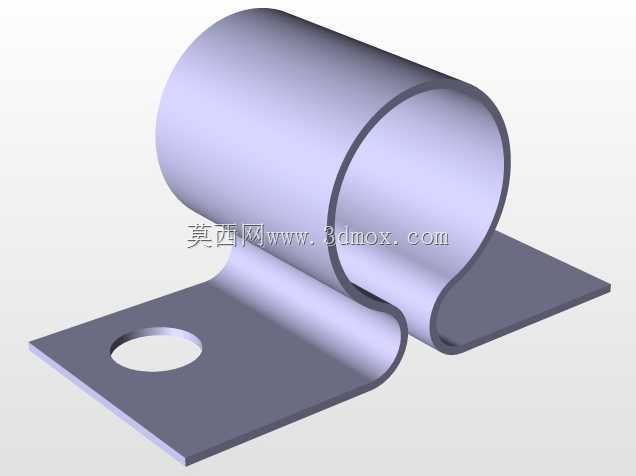

　　结构设计上没有采用复杂的弹性锁紧或钥匙机构，而是依靠金属杆件与导向孔之间的配合间隙控制滑动手感。配合间隙过小，粉尘或轻微锈蚀后容易卡滞；间隙过大，锁杆在重力作用下会下垂，长期使用后端部对孔困难。建模时需要重点控制导向环内径与杆径的公差带，固定板折弯处保留圆角过渡，避免冲压折弯时外侧拉伸开裂。承托座与固定板之间的相对位置决定锁杆行程，行程既要保证锁闭状态下插入深度足够，又要在开启状态下让杆端完全退出门扇侧锁孔，防止门扇摆动时磕碰杆头。

　　安装边界方面，两块固定板的孔位需与门扇、门框型材面匹配，安装面应尽量共面；若门框与门扇存在高低差，需在固定板下方加垫片调整，否则锁杆会受到持续侧向弯矩，滑动阻力明显增大。圆杆轴线应与门扇开合缝平行，高度位置通常布置在门扇中部偏上，兼顾操作高度与防撬能力。对于振动较大的设备舱门，可在锁杆对应位置增加配重孔或加装轻量弹簧定位珠，使锁杆在全开、全关两个位置都有明确停顿，避免设备运行震动导致插销自行滑移。

　　三维建模过程中，装配体需要真实表达杆件在导向环内的同轴关系，固定板安装孔、折弯圆角、杆端台阶和操作短柱均按实体特征建立，便于后续检查干涉。运动校核时，可让锁杆在全行程内移动，观察短柱是否与板件边缘、门扇加强筋发生碰撞；同时模拟门扇关闭角度，确认锁杆前端能够顺利进入对侧锁孔。该结构材料可选普通碳钢表面镀锌或不锈钢，前者成本低、强度高，适合室内厂房门；后者耐潮耐蚀，更适合食品车间、污水处理站及户外柜体检修门。

　　在维护层面，这类明装插销暴露在外，定期在圆杆与导向孔接触部位涂抹薄层润滑脂即可降低磨损；固定板螺钉需检查防松，门扇频繁撞击会使螺钉松动，进而造成孔位错位。整体零件数量少、加工工艺成熟，冲压板件与车削圆杆均可由常规五金工艺完成，适合批量配套到工业门、设备防护门和集装箱侧门等场景。
