这套结构面向小流量、可控加注的流体输送场景,核心任务是在实验配料、精细化工加注、药剂配比、微量试剂注入以及小型工艺线中,把掺杂剂、添加剂或反应介质按设定剂量稳定送入最终产品。与常规连续运转的叶轮泵不同,该方案更强调单次推送量的可控性、启停响应速度以及低流量下的重复性,因此采用电磁阀驱动与永磁柱塞相结合的布置,使泵体在紧凑外壳内完成吸液、保压、推送和截止等动作。

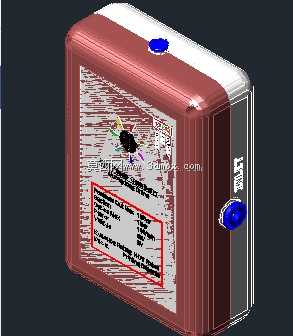

从整机外观看,装置被设计成近似方形的封闭盒体,外壳边角做圆角处理,便于在桌面设备、分析仪器、移动实验装置或狭小机柜内布置。顶面设置一个蓝色接口,侧面同样布置蓝色接口,两处接口可分别承担入口、出口或安装定位功能,具体流向在装配时依据管路方向确认。接口区域突出于壳体表面,能够为软管接头、卡套接头或小型螺纹连接件留出操作空间,避免管路装拆时与外壳发生干涉。壳体一侧保留较平整的安装面,适合通过螺钉、卡扣或绑带固定在基板上;另一侧则容纳驱动与密封相关结构,使外部轮廓尽量规则。
结构思路上,永磁柱塞承担流体推送的执行动作,电磁阀部分负责控制驱动时序与运动状态。电磁线圈通电后产生磁场,磁场作用于永磁柱塞,使其在腔体内沿轴向移动;断电或电流方向变化后,柱塞在磁力、弹性复位或压差作用下回到设定位置。通过这种往复运动,泵腔容积周期性变化,配合入口和出口处的单向截止结构,即可实现介质的定向输送。该方式不需要电机、减速箱和曲柄连杆等复杂传动链,零件数量少,运动链路短,适合空间受限且要求低维护的微量输送场合。
在泵腔设计中,柱塞与腔壁之间的配合是影响剂量精度的关键。配合间隙过大时,介质在高压侧容易回流,导致单次输出量波动;间隙过小,则会增大摩擦阻力,并对加工公差、材料热膨胀和颗粒物污染提出更高要求。实际建模时需要重点表达柱塞外径、腔体内孔、密封件沟槽以及端部导向段的关系。若输送介质具有腐蚀性,腔体液力部分可选用耐腐蚀工程塑料、陶瓷或不锈钢;若介质黏度较高,则应适当加大流道截面,并校核吸程、入口压力和球阀开启阻力。

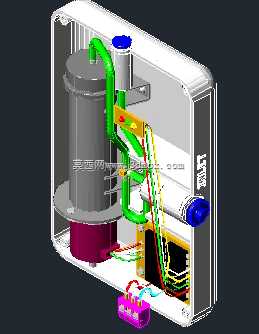

盒体内部并不只是简单容纳泵芯,还需要兼顾电磁元件的散热、隔磁和装配定位。电磁驱动部件在高频动作时会产生热量,外壳与线圈骨架之间应保留必要的接触或空气对流路径;永磁体附近的金属件若布置不当,会改变磁路并削弱有效驱动力,因此模型中应区分磁性材料、非磁性支撑件和外部罩壳。壳体表面贴标区域用于标注流向、接口规格和操作提示,虽然不参与运动,但在整机三维布置中需要保留平面边界,避免铭牌被接头、螺钉或安装支架遮挡。
安装边界方面,方形主体适合在密集设备中按矩阵方式排布,多个泵并列时可共享一块安装基板,并在相邻泵之间预留管路弯曲半径和接线空间。顶部与侧部接口方向不同,有利于根据设备内部走线选择横向或竖向接管。若用于移动装置,整机重心应尽量靠近安装面,接头处避免承受过大的管路拉力;若用于固定工艺设备,则可在壳体下方增加减振垫,降低柱塞往复动作带来的轻微振动。外围设计还应考虑滴液、泄漏和维护排空,底部或接口附近可预留集液空间,使少量渗漏液不直接接触电气连接区域。
功能特性上,这种微型泵不以大流量为目标,而重视小剂量注入的稳定性。它适合与控制系统配合,通过脉冲次数、通电时长或驱动频率调节输出量。每次柱塞行程对应近似固定的腔体变化量,在压力稳定、介质黏度变化不大的条件下,可获得较好的重复精度。为了保证实际工况下的可用性,设计时还需把入口过滤器、单向阀、管路阻尼和排气结构一并考虑。若入口存在气泡,柱塞推送时会产生压缩余量,导致输出剂量下降;若出口背压波动,单向阀关闭时机也会影响计量结果。

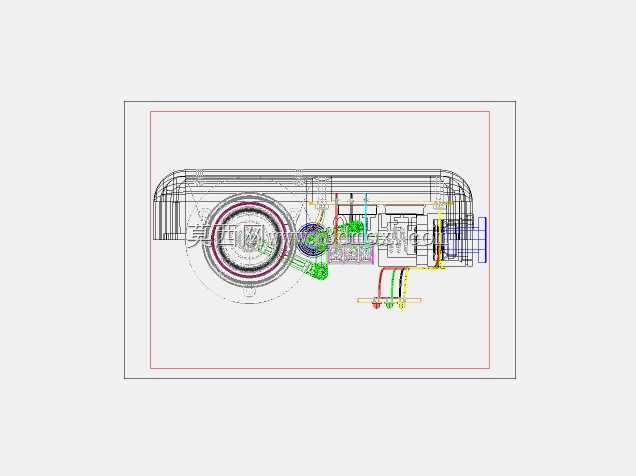

从三维建模角度看,该作品的价值不只是呈现一个外壳,而是把接口、驱动件、柱塞、腔体和安装空间整合在同一紧凑单元中。建模时应保证外壳壁厚、接口高度、圆角区域和内部零件之间不存在装配冲突;运动件需要保留轴向行程,不能在极限位置与端盖或密封件发生硬接触;固定件则要提供足够的支撑刚度,防止电磁动作时腔体偏移。对于后续工程深化,还可在此基础上展开密封件选型、磁路仿真、流量标定和耐腐蚀测试,使概念结构进一步转化为可加工、可装配、可稳定运行的微量加注装置。
