马自达RX7RX8轻量化转子发动机飞轮

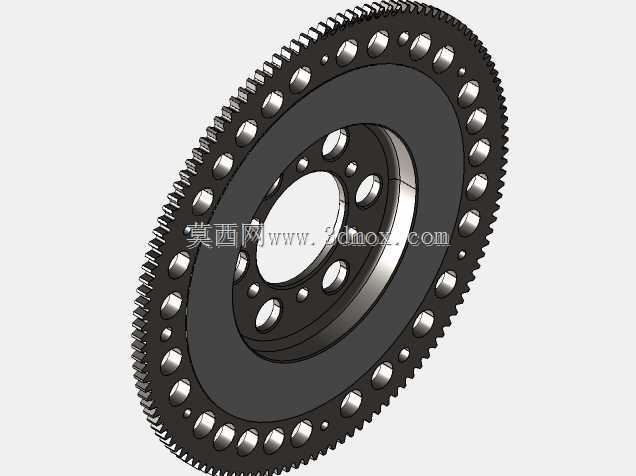

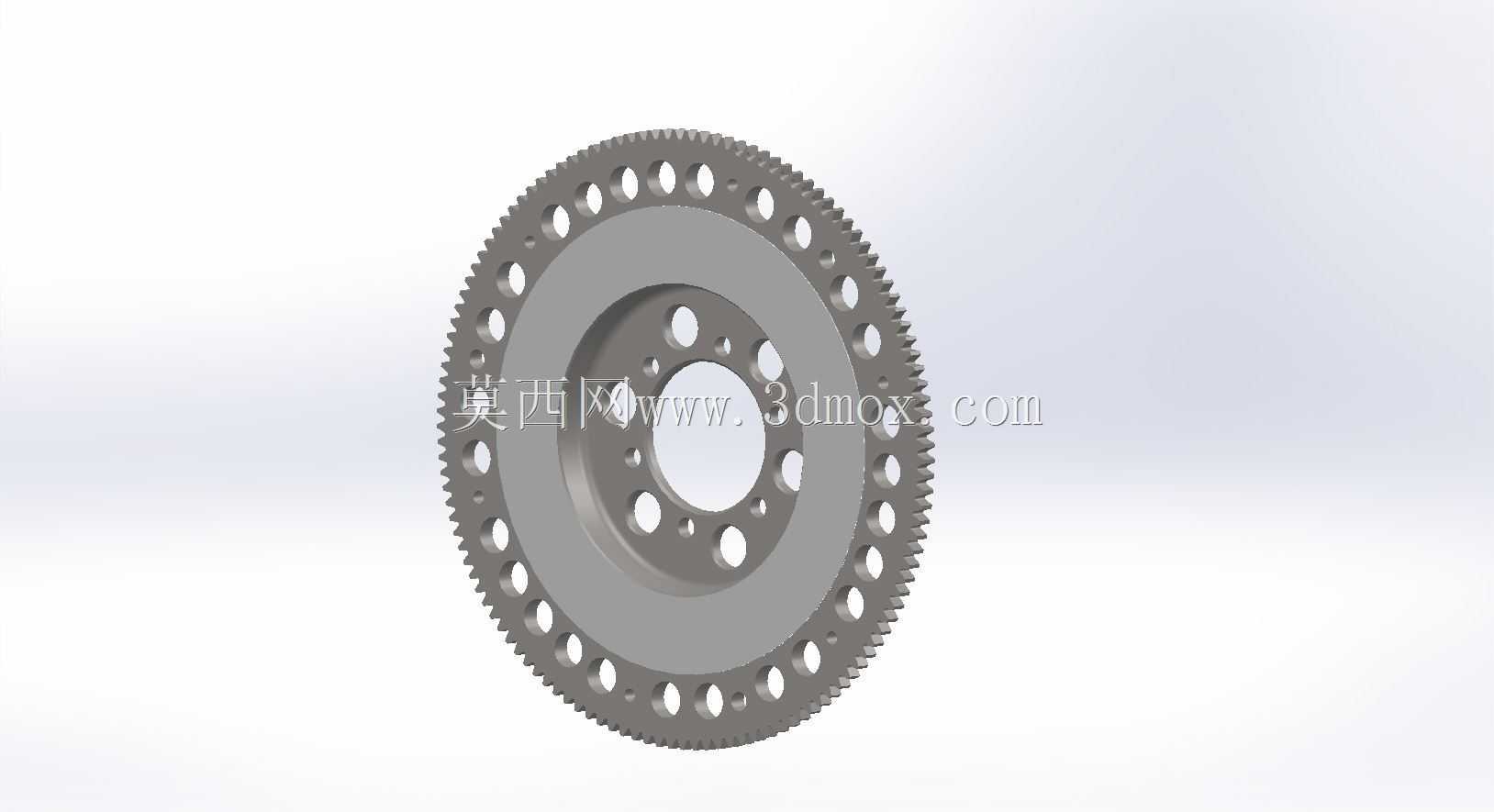

　　该零件为适配马自达RX7、RX8系列转子动力单元开发的轻量化飞轮总成，属于发动机动力输出端核心惯量匹配部件，整体采用单盘式薄辐板结构，外缘集成启动齿圈，盘面沿周向均匀布置多组减重通孔，在保证结构刚性与转动惯量设计指标的前提下大幅降低旋转质量。从整车动力传递链路来看，飞轮布置在曲轴输出端与离合器总成之间，一侧通过中心定位孔与曲轴法兰同轴配合，依靠端面均布的螺栓孔完成轴向锁固，另一侧摩擦面直接对接离合器压盘与从动盘，承担储存做功行程能量、平滑曲轴转速波动、传递发动机输出扭矩的作用，外缘齿圈则与启动马达驱动齿轮啮合，在点火启动阶段带动曲轴完成初始旋转。

　　针对转子发动机本身的工作特性，该飞轮做了针对性的惯量优化：转子引擎做功频率与往复式活塞发动机存在明显差异，原厂铸铁飞轮转动惯量偏大，转速攀升响应滞后，改装场景下需要降低旋转端等效质量来提升油门跟随性，这款飞轮通过薄盘体、多圈镂空孔的布局，把多余的非受力区域材料全部去除，既控制了整体自重，又保留了齿圈根部、中心安装凸台、离合器摩擦接触面这几个关键受力区域的完整壁厚。建模过程中首先要锁定中心定位孔的配合公差，该尺寸直接决定飞轮与曲轴的同轴度，若偏心量超标，高转速下会产生明显的旋转振动，严重时会导致曲轴油封异常磨损、离合器从动盘偏磨；中心凸台端面上的螺栓孔分布圆直径、孔位角度需要和曲轴法兰安装孔完全对应，螺栓沉孔深度要保证锁固后螺栓端面不高出摩擦工作面，避免离合器压盘贴合不实。

　　外缘启动齿圈的参数需要和原车启动马达齿轮模数、压力角匹配，齿顶圆、齿根圆尺寸按照啮合侧隙要求校核，齿圈与盘体采用一体化结构设计，避免传统压装齿圈在高转速、大启动冲击下出现松脱移位的风险。盘面的减重孔采用多圈排布：最靠近外缘的一圈大尺寸椭圆孔沿周向均匀分布，中间环带布置小圆孔，靠近中心凸台的区域再设置一圈安装过孔，所有镂空孔的边缘都做了圆角过渡，避免应力集中在孔边位置，在高转速离心力作用下产生裂纹扩展。离合器摩擦工作面的平面度、表面粗糙度有明确要求，盘面不能出现凸起、凹陷或者加工刀痕导致的接触不均，摩擦面的有效外径、内径尺寸需要和配套离合器片的摩擦环带完全覆盖，保证扭矩传递时接触压强均匀分布。

　　实际装车场景中，这类轻量化飞轮多用于赛道驾驶、动力升级改装场景，更低的转动惯量可以让发动机转速在换挡时快速回落，缩短同步器啮合时间，提升变速箱换挡速度，同时车辆加速时曲轴端需要驱动的旋转质量更小，动力响应更直接。设计阶段需要完成动平衡校核，所有镂空孔的周向角度偏差控制在极小范围内，去除材料的质量分布沿旋转轴对称，剩余不平衡量满足高转速运转要求，避免整车怠速时出现传动系统抖动。安装边界上，飞轮后端的轴向厚度要匹配原车离合器压盘的安装行程，盘体背面和曲轴法兰之间的贴合面要保证完全接触，不能存在镂空区域干涉曲轴端部螺栓、油封的情况；外缘齿圈的径向尺寸要和启动马达的安装位置匹配，保证启动时齿轮啮合长度足够，不会出现打齿、啮合不到位的问题。盘体上的信号孔位还可兼容曲轴转速传感器的信号采集，周向布置的通孔经过传感器探头时会产生脉冲信号，为ECU提供曲轴转速、活塞（转子）相位参考，因此孔位的数量、角度间隔需要和原车电控系统的信号逻辑匹配，不能随意更改孔位分布导致转速信号失准。整个零件的结构在建模时同步完成了质量属性测算，通过调整辐板厚度、镂空孔大小把转动惯量控制在设计目标区间，既不会因为惯量过小导致怠速运转不稳、容易熄火，也不会因为惯量过大失去轻量化改装的意义，所有受力截面的强度都经过离心载荷、离合器压紧力、启动冲击载荷的多工况校核，满足量产加工的工艺要求。
