带雨刮清洁结构的机械防护面板

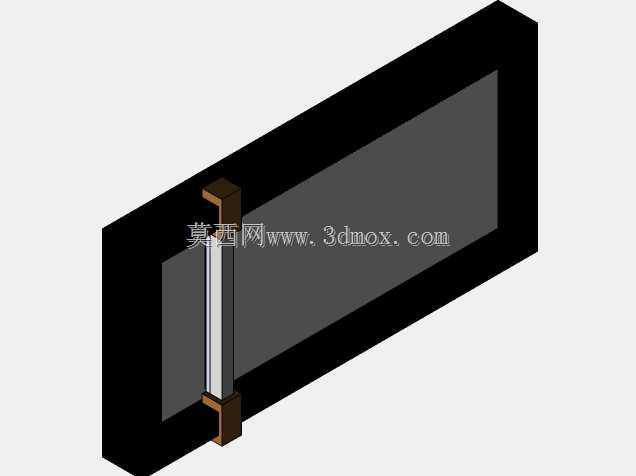

　　该结构面向透明视窗、防护挡板、观察面板等需要保持表面洁净的使用场景，核心由矩形外框、大面积面板、竖向刮条、上下铰接支座以及限位安装边组成。实际设备中，类似结构常见于粉尘较大的生产线观察窗、喷涂设备防护屏、户外显示面板、机床安全门以及需要人工巡检的隔离挡板。面板长期暴露在切削液飞溅、灰尘沉积、水雾附着或油污沾染环境中，单纯依靠停机擦拭会打断作业节奏，因此将雨刮式清洁动作集成在机械板上，可在不拆卸面板的情况下完成表面清理。

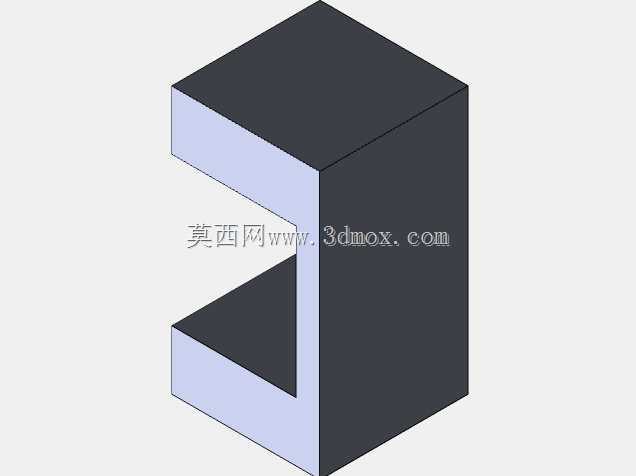

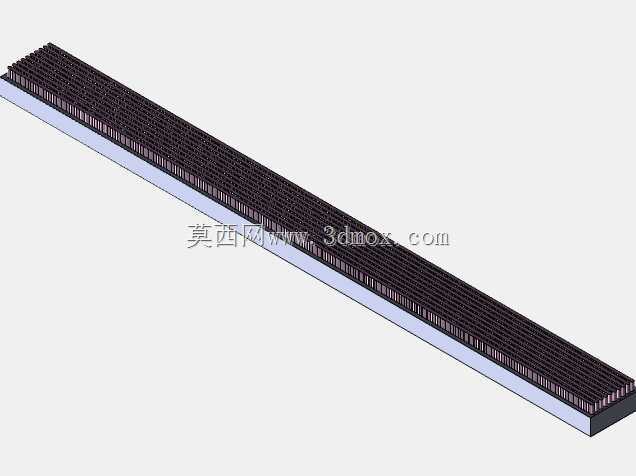

　　从布置方式看，清洁件沿面板一侧竖向设置，刮条与板面保持线接触，上下两端通过支座与外框连接。支座不仅承担刮条的定位，还为转动或滑移提供约束，使刮条在往复运动时不会因板面摩擦反力产生偏摆。外框采用较厚的矩形边框形式，能够为面板提供周向支撑，减少薄板在受压、受振或温差变化时的翘曲。面板主体占据框内大部分区域，边框与面板之间形成明确的安装边界，后续装配时可直接依托外轮廓进行固定，也可在边框上追加螺钉孔、压条或密封胶条。

　　设计思路上，该模型没有采用复杂的多连杆方案，而是保留雨刮机构最直接的运动关系：刮条贴近板面，支座控制运动轨迹，框架承担整体刚性。这样处理有利于后期维护，刮条磨损后可单独更换，不必拆卸整块面板；支座处若需要加入转轴、扭簧、衬套或驱动臂，也有足够的结构空间。对于手动版本，可在支座外侧增设摇柄或拨杆，操作人员在设备外部即可完成刮扫；对于自动版本，则可在端部连接小型电机、曲柄或气动摆杆，使清洁动作纳入设备循环。

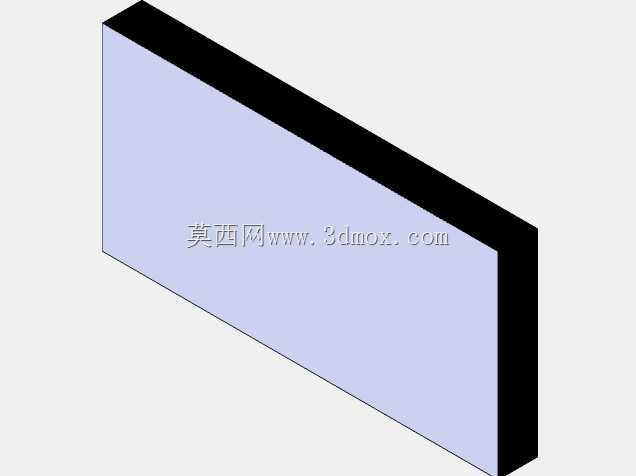

　　外形边界方面，整体呈扁平矩形板状，厚度方向主要由外框和刮条支座决定，面板本身较薄，适合嵌入门框、支架或设备护罩。刮条位于面板前侧，突出量需要在三维布局中重点校核：既要保证刮刃压紧板面，又不能与外侧护罩、门体拉手、观察窗压条发生干涉。上下支座的同轴度会直接影响刮条运行阻力，建模时应先确定面板有效清洁区，再反推支座中心位置和刮条长度。若面板宽度较大，单根竖向刮条的扫掠范围有限，可调整为横向摆动、多刮条并联或增加导轨支撑；若面板高度较小，则可缩短支座间距，使结构更加紧凑。

　　从受力角度看，刮擦过程中主要载荷来自刮条与面板之间的摩擦阻力，载荷会传递到上下支座和外框连接点。边框截面不能只按遮挡板考虑，还要承受周期性推挽或摆动载荷，因此在支座安装位宜增加局部凸台、加厚筋位或嵌入金属衬套。面板材料若选用透明亚克力、玻璃或聚碳酸酯，表面硬度和耐刮性差异较大，刮条材料应与之匹配，避免清洁过程中造成划痕。对于有密封要求的设备，外框与面板之间可设置橡胶压条，刮条穿过或贴近密封区域时也要避免破坏防护等级。

　　建模时可将结构拆分为外框、面板、刮条、上下支座和紧固件几个独立实体，便于在装配环境中检查运动包络。尤其需要关注刮条在极限位置时与边框内侧的间隙，以及支座突出部分对安装空间的占用。若该机械板用于安全防护门，还应结合门体开启方向判断刮条驱动件布置在左侧还是右侧；若用于固定观察窗，则可优先把维护侧留给操作人员，使刮条更换和表面清洁都在安全区域完成。整体结构简洁、边界清晰，既可以作为独立清洁视窗组件，也可以作为设备护罩系统中的一个功能模块继续深化。
