小型农田作业播种设备结构设计方案

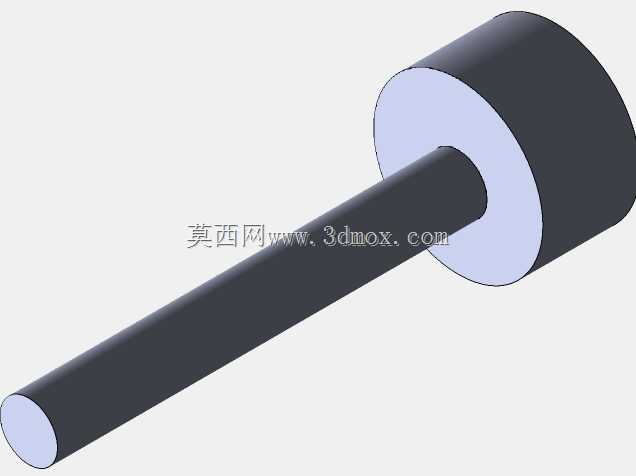

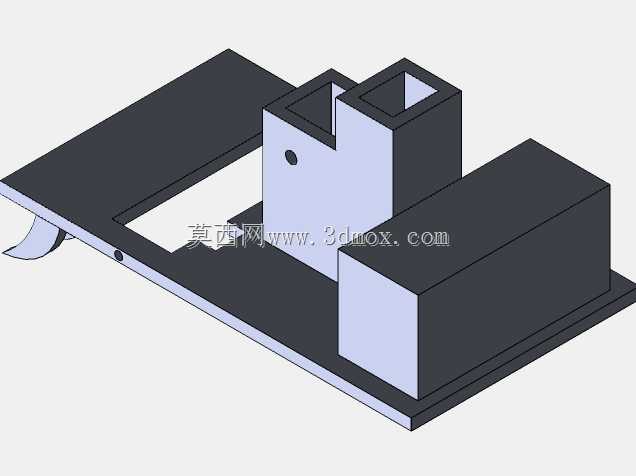

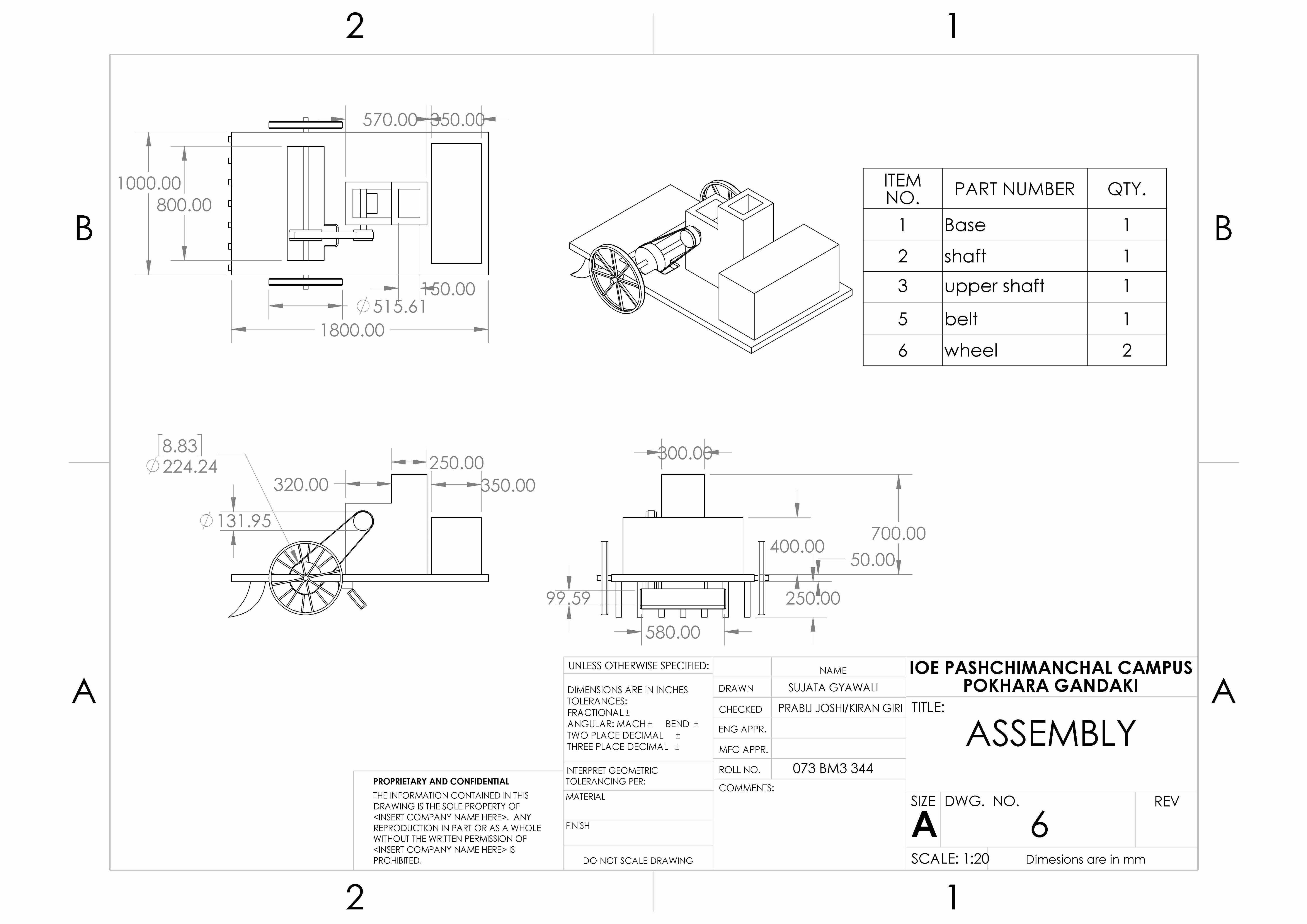

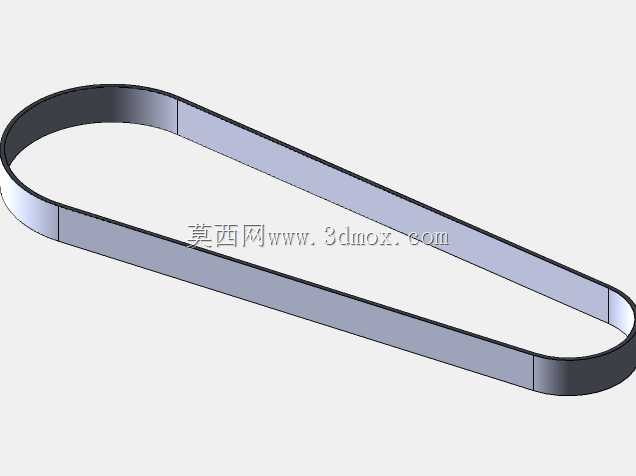

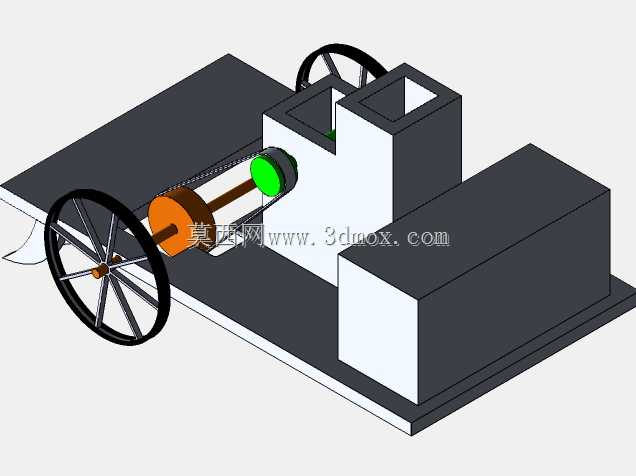

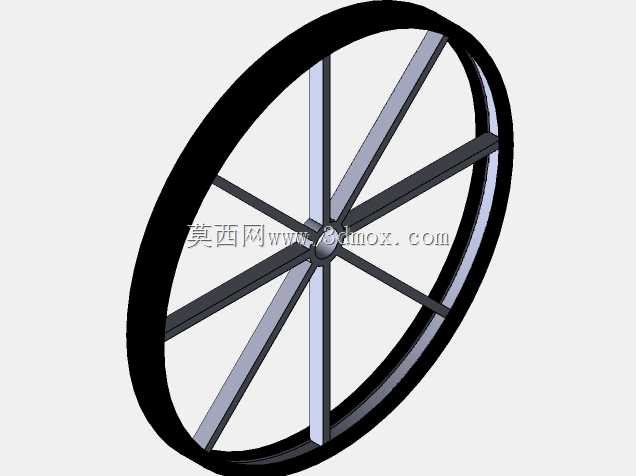

这款轮式农田作业设备主要面向小块耕地、丘陵零散农田的播种作业场景，适配国内多数地区小地块农耕的实际需求，解决大型播种机具无法进入狭窄田块作业的痛点。从结构设计逻辑来看，整体采用卧式机架布局，将行走轮、传动组件、种子储放腔、播撒执行机构沿机架纵向排布，尽可能压缩设备整体宽度，适配田埂间狭窄通行空间。从图纸标注的安装边界尺寸来看，设备整机长度控制在1800mm，整机高度为1000mm，宽度方向最大尺寸为570mm，作业时可通过宽度600mm的田埂通道，无需额外拓宽作业路径，转场移动时单人即可推行转移。设备的动力传递路径设计较为简洁，行走轮转动时通过轴系组件将动力传递至上部的播撒调节机构，无需额外配置独立动力源，依靠人力推行即可完成作业，降低了小农户的设备使用成本。传动部分的轴类零件分为上下两层布置，上层轴负责控制种子出料的开度，下层轴直接与行走轮联动，通过皮带传动实现动力传递，皮带张紧度预留了15mm的调节余量，可适应不同温湿度环境下皮带的形变，避免作业中出现传动打滑、播撒量不均的问题。设备的播撒执行端位于机架前侧下方，距离地面的作业高度设置为800mm，可根据播种作物的不同，调整出料口的下探深度，适配小麦、油菜、小粒谷物等不同作物的播种深度要求。机架后侧预留的储料腔容积可满足单次装填后连续作业2亩左右地块的需求，减少作业过程中反复补料的频次。从结构强度设计角度，机架主体采用矩形钢管拼焊结构，关键受力的轴座位置预留了安装加强筋的位置，行走轮采用辐条式结构，在泥泞田块行走时可减少粘泥附着，降低推行阻力。设备的各连接部位均采用标准紧固件连接，易损的播撒口衬套、传动皮带均可快速拆卸更换，日常维护无需专用工具，适配农村地区的设备维保条件。在作业精度控制上，传动比经过匹配计算，行走轮每转动一圈对应的播撒量误差控制在5%以内，可通过上层轴端的调节手柄调整出料槽的开度，实现每亩播种量的精准调节，避免种子浪费或播撒密度不足影响作物产量。
