微处理器传热特性研究传感组件结构

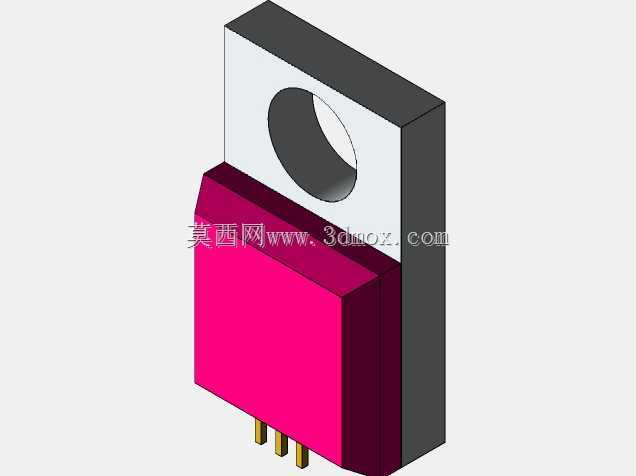

　　下方亮粉色的主体部分是传感信号处理与引脚转接的封装区域，内部预留了感温芯片的贴装腔、信号走线槽和引脚焊接位，底部伸出的三根镀金插针直接对应标准2.54mm间距的排针接口，测试时可以直接插在实验电路板的预留排母上，不需要额外飞线，既能减少外接导线对芯片周围空气流场的干扰，也能避免测温信号线缠绕在散热片附近影响自然对流或者强制风冷的散热效果。从结构设计思路来看，上端固定座采用黑白分件的形式，黑色部分是隔热限位边框，选用导热系数较低的工程塑料材质，作用是阻隔组件侧边和周围空气、相邻板卡元件之间的不必要热交换，让感温元件采集到的热量尽可能来自正对的芯片发热面，白色部分是导热压块，采用高导热绝缘材质，正面的大直径通孔一方面是安装锁紧的过孔，这套三维结构围绕微处理器工作过程中的传热特性测试搭建，核心是把芯片发热区域的温度采集、热量传导路径观测和实际电路板安装场景整合到同一套可验证的实体结构里，在消费电子算力模块热设计、工业控制板卡热可靠性验证、嵌入式主控单元温升测试这类场景中都能直接作为测试工装的核心传感载体使用。实际开展板级热测试时，不需要额外在芯片表面粘贴外置测温探头，这套组件可以直接贴装在主控芯片的发热面旁侧，上端带通孔的固定座既可以通过锁附螺丝把整个组件压紧在芯片封装表面，保证测温接触面和发热源之间没有悬空间隙，也能在通孔位置配套导热衬垫，让芯片表面的热量可以直接传导到组件内部的感温元件上，避免空气间隙带来的测温误差。

　　另一方面也可以在通孔内填充不同导热系数的导热硅脂、导热凝胶，对比不同界面材料下的热量传递效率，刚好匹配传热特性研究里不同接触热阻的对照测试需求。下方的洋红色封装壳体做了阶梯式卡位，和上端固定座拼接时可以通过侧边的凸台直接定位，不需要额外打胶固定，装配时先把处理好信号的感温PCB放进壳体的内腔，插针从壳体底部的预设孔穿出焊接，再把上端导热压块扣合在壳体顶部，压块底面刚好压紧感温PCB上的测温芯片，让测温芯片的受热面和压块、芯片热源形成连续的导热路径。外形尺寸上整个组件的安装边界完全贴合常规直插DIP封装微处理器的侧边安装空间，整体厚度控制在12mm以内，不会和芯片上方安装的主动散热风扇、铝制散热鳍片产生干涉，

　　上端固定座的安装孔中心距兼容通用M3螺丝的锁附规格，在实验台架上也可以通过这个孔位把组件固定在恒温加热平台上，单独标定传感组件本身的测温精度和热响应速度，排除实际电路板上其他发热元件的干扰。在实际热特性测试过程中，这套结构可以同步采集微处理器在不同负载率下的表面温度变化曲线，配合热成像设备还能观测组件自身的温度分布，验证从芯片热源到感温元件之间的热传导延迟、热损失比例，给微处理器的散热方案设计提供实测数据支撑——比如在无散热片的自然对流场景下，可以通过这套组件测得芯片从待机到满负载运行的温升斜率，计算芯片的实际热耗散功率；在加装风冷散热片的场景下，可以对比不同风速下接触面的温度波动，评估散热界面材料的长期老化特性。

　　组件底部的插针做了不等长的防呆设计，三根插针分别对应电源、信号输出、接地引脚，插装时不会出现反接错接的问题，壳体侧边预留的小凹槽也方便测试人员用镊子插拔组件，避免直接按压上端导热面造成手上的油污污染导热接触面、增大接触热阻。和常见的外置贴片式测温传感器相比，这套集成式结构不需要在芯片周围额外布置固定结构，整体占用板卡面积极小，既可以在实验室的传热原理研究中作为标准化测温单元重复使用，也可以直接集成在小批量工控板卡上作为长期运行的温度监测元件，当微处理器出现过热异常时，传感组件输出的温度信号可以直接触发板卡的降频或者保护停机动作，避免芯片因为长期超温运行出现寿命衰减或者热击穿故障。建模过程中所有配合面的公差都按照实际注塑件和机加工件的工艺要求预留，导热压块和壳体之间的拼接间隙控制在0.1mm以内，既保证装配时可以顺利扣合，也不会因为间隙过大出现内部空气隔层影响传热路径，底部插针的伸出长度按照标准排针焊接要求设定，穿过PCB板后的焊接余量足够完成波峰焊或者手工焊接，不会出现引脚过短虚焊、过长触碰板卡背面其他元件的问题。
