带防滑手柄的长条形钢直尺测量工具

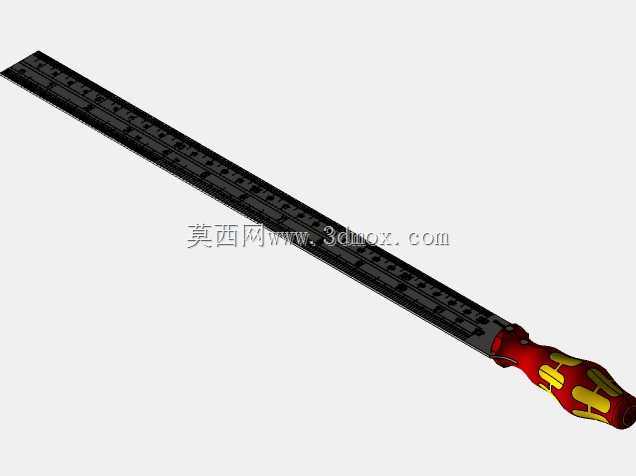

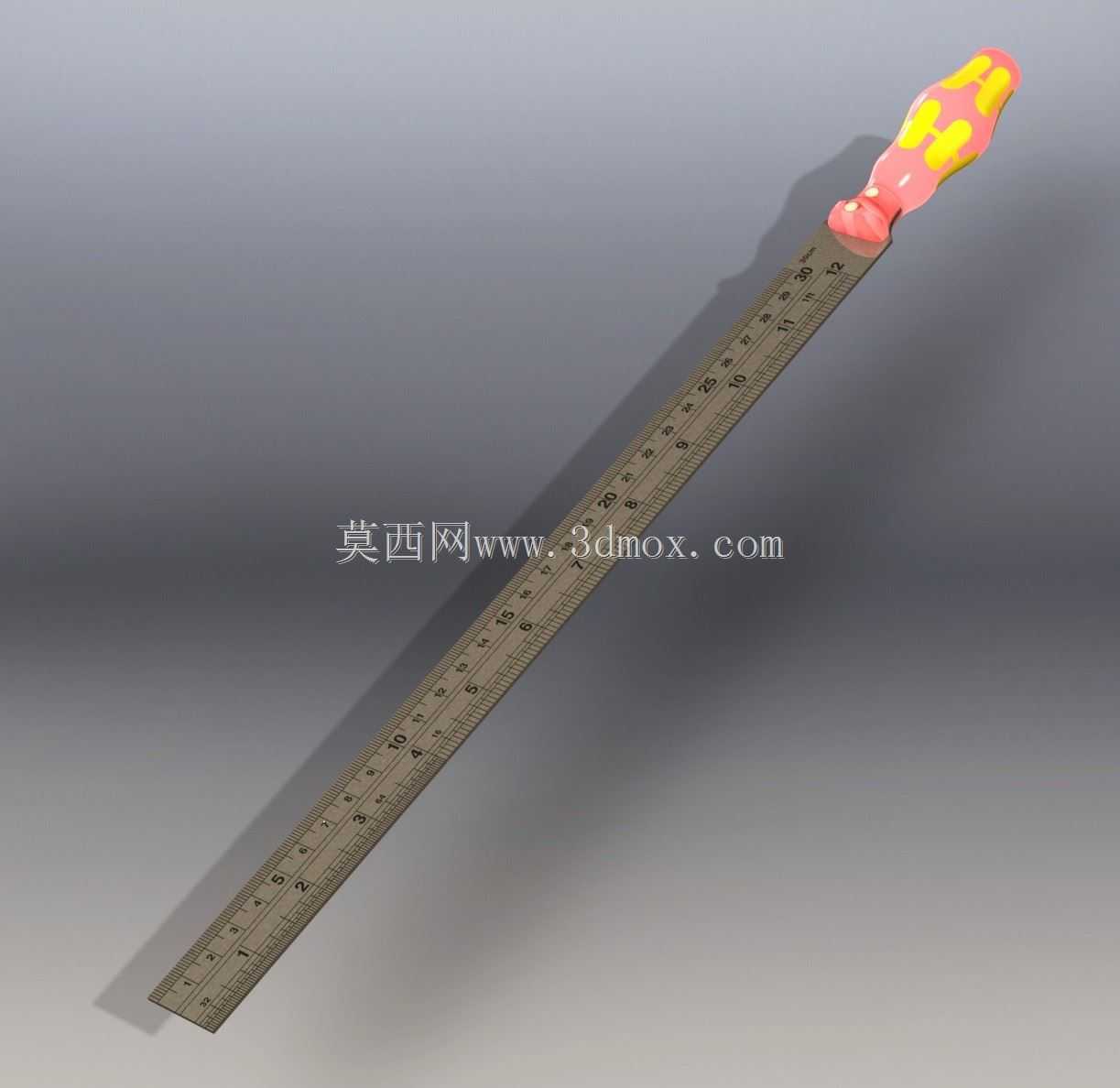

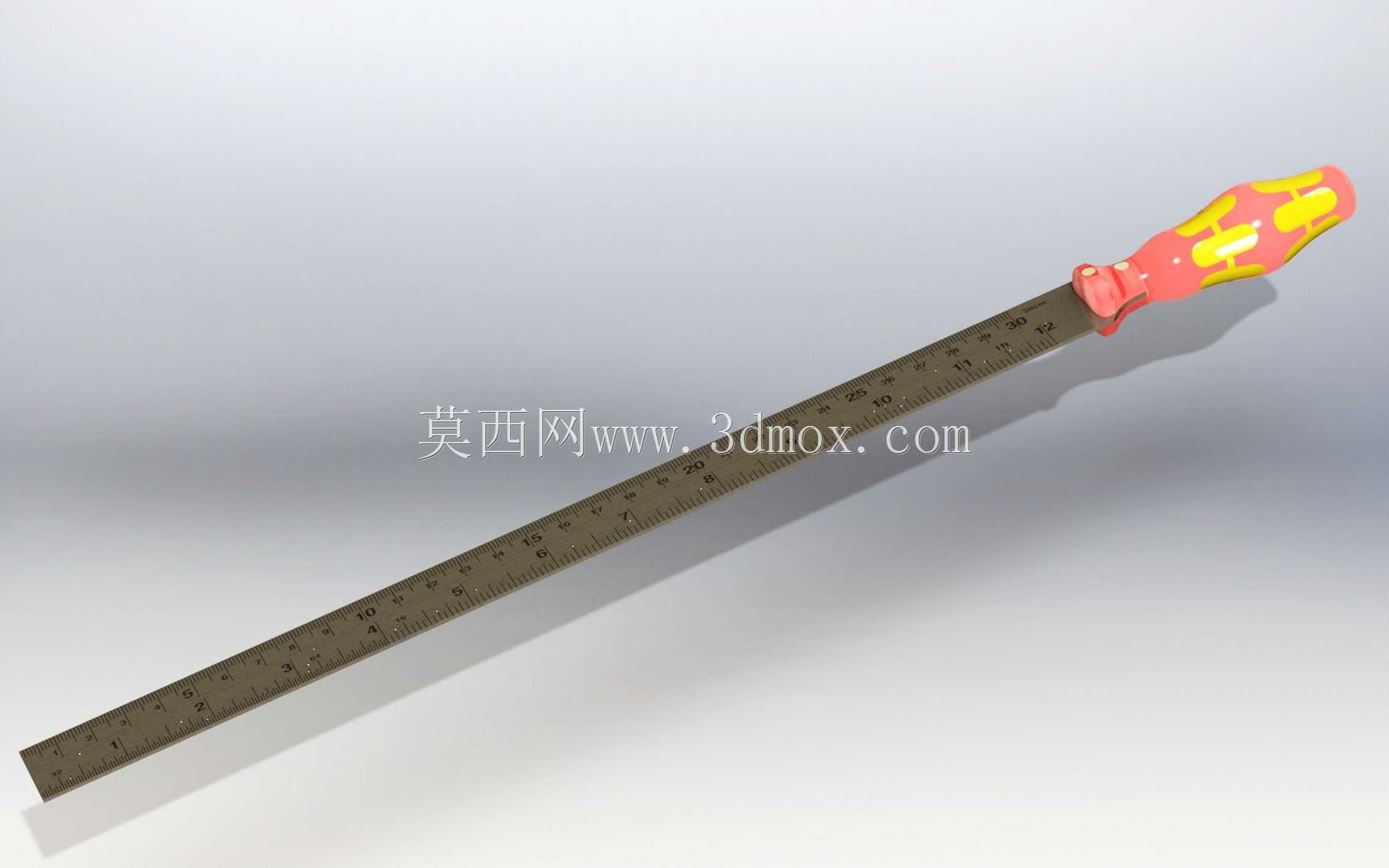

　　这套三维结构围绕一把长条形手持钢直尺展开，主体由细长金属尺身与端部彩色握持手柄组成，整体呈斜向布置，尺身沿长度方向均匀排布刻度线与数字标识，手柄采用粉黄相间的包覆造型，末端略宽并带有贴合手掌的曲面过渡。从实际使用角度看，钢直尺属于最基础的长度测量与划线辅具，常见于机械加工划线、装配现场尺寸复核、木工裁切定位、教学演示、办公绘图以及家庭日常测量等场景；相比卷尺，它刚性更好，测量直线段时不易弯曲下垂，也可作为平直基准靠在工件表面检查平面度、缝隙或拼接错位。

　　尺身部分采用薄长板结构，宽度沿全长基本一致，厚度控制在较小范围内，以保证刻度面贴近被测表面、减小视差；边缘需要保持平直，刻度侧通常作为测量基准边，建模时应保证边线与刻度线垂直、尺身两端切口整齐。刻度区域覆盖尺身大部分有效长度，细密分划线沿长边等距排列，数字标注用于快速读数；在结构处理上，刻度可以通过浅凹槽、贴图或印刷特征表达，若用于加工级模型，则需区分主刻度、半刻度与细分刻度的线长和线宽，避免所有刻线视觉上完全一致。尺身表面做金属质感处理，能够反映轻微环境光影，边缘倒角不宜过大，既要避免锐边割手，又不能破坏测量边的直线精度。

　　手柄位于尺身一端，是该模型区别于普通裸钢尺的重点结构。其外形采用包覆式设计，颜色分区明显，表面带有黄色凸起或装饰区域，既增强视觉识别，也可模拟防滑纹理。手柄与尺身连接位置形成过渡段，金属尺片插入或贴合在手柄内部，连接处应避免突兀台阶；从人机操作角度，手柄宽度大于尺身，握持时手指不必直接压在薄金属边缘，长时间划线或移动尺子时更舒适。手柄末端做圆润收头，减少磕碰，也便于从工具台或抽屉中取放。若面向实际制造，手柄可采用塑料注塑、橡胶包胶或双色成型工艺，金属尺身与手柄之间通过嵌件、铆接、粘接或折弯压合固定，设计时需要保证拉拔方向上不松动，测量推力不会造成尺身在手柄内滑移。

　　尺寸边界方面，整器长度主要由尺身决定，手柄只占端部一小段；宽度方向最大尺寸出现在手柄处，尺身宽度明显窄于手柄；高度方向则由手柄厚度决定，尺身厚度最薄。布置该模型时，应预留尺身两侧的取放空间，尤其刻度面需要保持可见，不能被夹具或其他零件遮挡。若将其放入工具柜、文具套装或检测工具箱，可按长条形物体规划收纳槽，手柄端可略加宽定位，防止尺子在箱内滑动；若用于工作台场景，尺子通常平放在板材、纸面或工件上，底面需要与支撑面充分接触，手柄不能形成过高支点而把尺身顶起。

　　从建模思路看，先确定尺身总长、宽度、厚度以及有效刻度范围，再建立平直基准边；尺身可用薄壁长板特征表达，端部根据手柄连接方式做插入段、缺口或固定孔。手柄部分应先画握持轮廓，再通过曲面或圆角过渡形成饱满外形，表面彩色区域可作为独立包覆特征，便于后续拆分材质。连接区域需要重点检查干涉：金属尺身伸入手柄的部分应完全被实体包裹，外露边界与手柄开口一致；刻度面与手柄上表面可以形成轻微高度差，但过渡处不应影响尺子平放。

　　功能特性上，该工具不涉及运动机构，核心在于平直基准、清晰刻度和舒适握持。尺身承担测量与划线导向，手柄承担防滑、隔热和安全防护；在低温环境或快速移动使用时，包覆手柄还能减少手部直接接触金属的不适感。对于结构设计人员，该模型可用于工具产品展示、教学动画、工位场景布置、电商爆炸图或人机工程分析；对于建模练习者，它适合训练薄长件、刻度阵列、包覆手柄、材质分色以及金属与非金属装配关系。细节表达上，应保持尺身刻度间距均匀、边缘直线连续、手柄曲面光顺，彩色包覆区域边界清晰，整体既体现量具的精确感，也呈现手持工具的实用形态。
