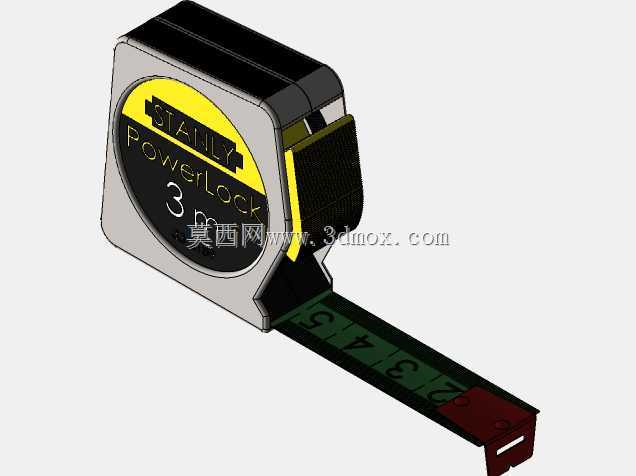

史丹利PowerLock钢卷尺精密三维结构

　　日常现场作业里，钢卷尺是装配工位、钣金放样、土建核验、家具安装和设备检修中最常被随手取用的长度量具，这一版三维结构围绕史丹利PowerLock系列3米卷尺展开，把外壳、尺带、制动按键、回收簧片、端部挂钩与握持区域拆成可核对的实体关系，而不是只做一个外观摆件。做这类手持量具模型时，最先要卡住的是尺盒与尺带出口的相对位置：尺带从壳体下方偏前的开口伸出，出口处必须保留导向间隙，既要让带刻度的薄钢带平顺拉出，又不能在回收时发生偏摆、翻边或卡滞。壳体采用近似圆角方形的包络轮廓，边角做了较大圆弧过渡，实际握持时掌心贴合后侧弧面，拇指能够自然落在顶部制动键附近，食指与中指则可扶住侧面防滑区域，这种布局决定了模型中按键行程、侧壁厚度和虎口避让空间不能随意缩放。

　　尺盒内部的核心是卷簧腔与尺带卷筒，钢带在自由状态下围绕卷筒多层缠绕，拉出时卷簧蓄能，松开制动后依靠回卷力矩把尺带收回。建模时需要注意尺带并非简单薄片：它在伸出段保持一定弧面截面，以提高竖直方向的挺度，使三米量程内前段不至于因自重过度下弯；进入壳体后又要能平顺弯曲并缠绕到卷筒上，因此出口导向口、卷筒最小弯曲半径和钢带厚度之间存在约束关系。若把尺带做成完全平直的刚性实体，动画或结构检查时就会与内腔干涉；若弯曲半径过小，则违背钢带实际弯折特性，也会让回收路径失真。

　　外露尺带部分的刻度、数字和末端红色挂钩是功能识别重点。刻度面沿尺带长度方向等距布置，数字随尺带拉出方向逐段排列，端部挂钩通过铆钉固定在尺带前端，用于勾住工件边缘或顶靠基准面。挂钩本身保留微小活动量，以补偿内外测量时的厚度差，这一细节在结构建模中容易被忽略，但对真实量具的测量逻辑很关键。尺带前端的红色端头还承担限位作用，回收到位时抵在壳体出口外侧，防止整条尺带完全卷入盒内。

　　外壳正面的品牌标识区域采用黑黄配色，黄色弧形块与黑色铭牌形成醒目的视觉中心，周围银灰色壳体表现金属或耐冲击塑料包覆质感。侧面黑色防滑区并非纯装饰，其位置对应手指握持和制动操作时的接触区域，表面纹理需要在模型中以凹凸或材质分区体现，便于后续渲染时区分橡胶质感与硬质壳体。顶部黑色按键承担锁定功能，按下后摩擦或压紧机构阻止尺带回卷，释放后恢复回收动作；按键与壳体之间要留出装配缝隙和按压行程，不能与外壳做成一个无间隙整体。

　　从安装边界看，该产品不需要固定到设备台面，属于便携式手持工具，因此尺寸校核重点放在口袋携行、单手抓取和尺带伸展三个状态。收起状态下，尺盒外形应能落入普通工具袋或工具箱分格，外轮廓不能出现突兀尖角；拉出状态下，尺带出口高度、尺带宽度和端部挂钩厚度决定它能否伸入窄缝、贴靠平板或钩住管材边缘。对于设备维修场景，卷尺常用来核对机架轴距、门板开孔、管道段长和输送带支架间距，因此尺带前端挂钩的强度、出口耐磨性以及壳体抗跌落能力，比单纯外观造型更影响使用评价。

　　建模过程中可以把整体分成壳体左件、壳体右件、制动按键、侧防滑垫、尺带卷筒、卷簧、钢带尺、端部挂钩和铆钉若干子装配。外观曲面处理时，先建立尺盒主体包络，再切出尺带出口、按键槽和铭牌区域；内部结构则以尺带运动路径为中心反向校核卷筒直径和内腔壁厚。渲染阶段可通过银灰壳体、黑色橡胶、黄色标识块和深色尺带形成材质对比，尺带上的刻度数字保持清晰可读，同时让伸出尺带呈现轻微弧面和承力状态。这样完成的三维作品不仅能展示手持卷尺的外观，还能表达尺带回收、制动锁定、端部挂钩和人机握持之间的结构联系，适合作为五金量具结构参考、工具类产品展示以及日常测量设备教学演示使用。
