SIL9P水平直插集成电路电源组件

　　该模型呈现的是一款SIL 9引脚塑料单列直插式电源组件，采用水平贴装姿态布置于PCB板面，主要面向需要在电路板上完成电源转换、稳压或功率分配的电子设备结构设计场景。在工业控制板、电源模块、传感器调理电路、小型驱动板以及消费类电子主板中，这类单列直插封装器件常被用于空间受限但又需要兼顾焊接可靠性与散热路径的位置。与垂直插装版本相比，水平安装方式能够显著降低器件顶端到PCB表面的高度，适合薄型机箱、堆叠板卡、靠近外壳内壁的装配区域，同时器件本体可以通过较大的底面或外露散热区与板上铜箔、散热垫形成热耦合，减少局部热点。

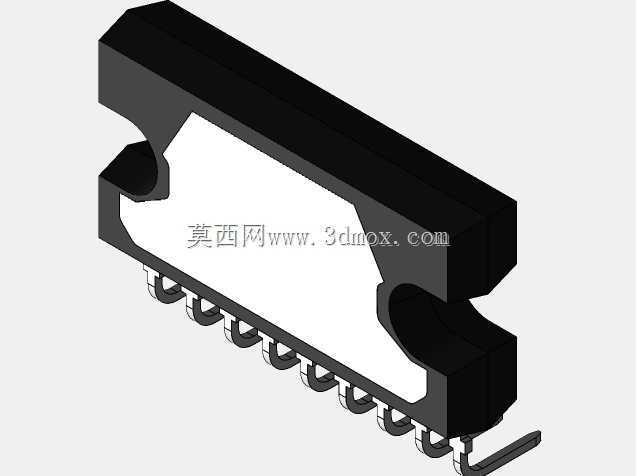

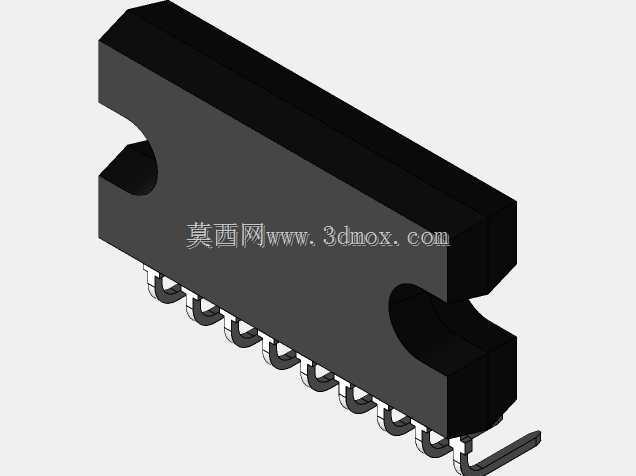

　　从结构上看，器件主体为黑色塑封长方体，端部带有定位与成型特征，九根金属引脚从同一侧伸出并经过弯折，形成可插入PCB孔位后再贴近板面的水平安装形态。引脚间距、出线方向和折弯高度是建模与选型时最需要控制的部分：引脚中心距决定PCB焊盘孔的排列节距，折弯段决定器件本体离板高度，末端伸出长度则影响波峰焊或手工焊接后的填充与剪切余量。若引脚折弯角度不一致，器件回流或波峰后容易出现本体翘起、个别引脚虚焊、相邻焊点应力集中等问题；因此在三维布局阶段，需要把引脚作为独立可检查特征，核对其与通孔、丝印外框、禁布区之间的关系。

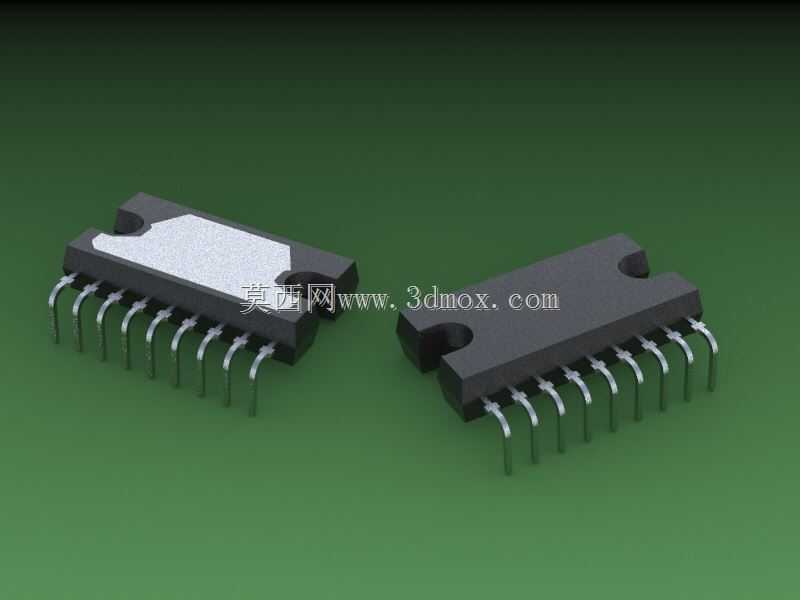

　　建模思路上，应先依据封装轮廓建立塑封体的基本块体，再处理端部缺口、侧面拔模和顶部散热暴露区。塑封体并非简单等截面矩形，实际器件在脱模方向上通常带有轻微斜度，边角也存在圆角过渡；这些特征虽然不影响电路原理，但在干涉检查、外壳间距评估和渲染表达中会直接影响真实感。外露散热区位于本体上部，表面材质与黑色塑封不同，建模时可作为独立面或独立实体处理，便于后续赋予金属材质，并在热设计讨论中明确其与周围空气、绝缘片或导热垫的接触关系。

　　引脚部分宜按单根引线的连续折弯路径构建。每根引脚从塑封体侧面引出，先经过外张或贴体段，再向下弯折至PCB焊接面，末端形成适合插装的直段。多根引脚之间保持平行排列，端部落在同一条安装线上；水平版本的关键在于本体轴线与PCB平面近似平行，而不是像常规SIP器件那样竖立。装配时需要在PCB上预留九列通孔，孔位周围设置环形焊盘，并在器件本体下方保留适当的支撑区。若板厚、孔径或引脚镀层存在变化，应通过样机验证插入力与焊点形态，避免引脚过孔间隙过大导致定位偏斜，或间隙过小造成装配困难。

　　安装边界方面，布局时不能只关注器件本体投影，还需把引脚折弯占用空间、焊接后焊点隆起、检修插拔工具以及周围高器件的高度差一并纳入。水平贴装后，器件在板面上占据较长的矩形区域，但垂直方向占用较小；它适合布置在板边、变压器旁、连接器后侧或外壳内壁附近。需要注意的是，若器件功耗较高，顶部金属散热区不应被绝缘片、线束或结构件完全覆盖；若安全间距要求较高，则应在散热区与相邻导体之间保留爬电距离，必要时增加绝缘膜或挡墙。

　　在整机设计中，这类电源组件的三维模型不仅用于外观展示，更承担封装干涉检查、PCB孔位核对、焊点空间确认和热流路径预判的作用。把塑封体、引脚、PCB、焊盘和周边约束件放在同一装配环境中，可以提前发现引脚与孔位错位、本体与壳体接触、散热区靠近敏感元件、维修工具无法进入等问题。对于需要同时评估垂直版本与水平版本的项目，两种封装可在板上互换对比：垂直版本节省板面面积但高度较大，水平版本压低整机高度但占用更多板面长度。选型时应结合机箱内高、板卡密度、焊接工艺、散热条件和安规距离综合判断，而不是仅依据引脚数量或电气参数做决定。
