GBU直插式整流桥堆电子元件结构

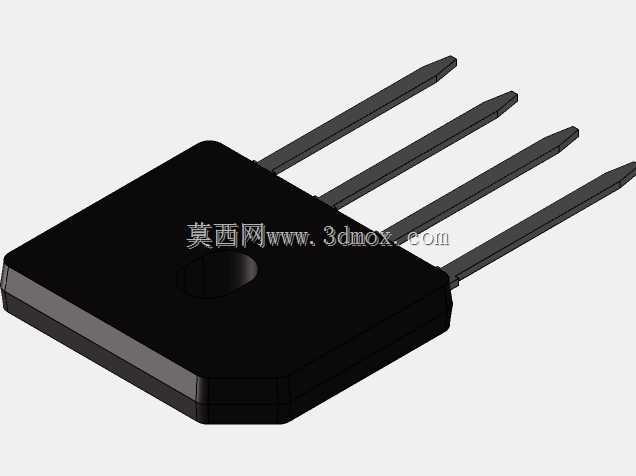

　　在中小功率交流输入电源的板级布局里，整流环节几乎绕不开扁桥类器件，GBU封装的四引脚桥堆就是其中用量极大的一类。做整机结构堆叠时，工程师最先要确认的不是电气参数，而是本体在PCB上的占位边界：这类器件采用扁平方形塑封主体，正面预留一个圆形安装孔，孔位贯穿塑封壳体，既可以在强振动工况下穿过螺钉配合绝缘垫圈锁附在机箱内侧支撑筋上，也能在高负载发热场景下通过该孔位贴装小型绝缘导热垫，把壳体热量导向周边金属支架。四根直插引脚从本体底边平行引出，引脚间距按照常规GBU系列封装规范排布，插装时对应PCB上四个矩形焊盘孔，引脚伸出板面的长度需要在波峰焊工序前控制在2.5至3.5毫米区间，过长会导致引脚弯折触碰周边走线，过短则会出现焊锡浸润不足的虚焊风险。

　　从功能逻辑上看，器件内部集成了四颗整流二极管，按照桥式全波整流拓扑连接，对外仅引出两个交流输入端、一个直流正输出端、一个直流负输出端。塑封本体表面直接丝印「~」「~」「+」「-」标识，两个波浪符号引脚对接交流输入侧，不用区分火线零线顺序，正负引脚对接后级滤波电容的直流母线，装配时防呆逻辑清晰，产线作业人员不需要额外对照原理图就能快速完成插装，相比用四颗独立二极管手工搭桥式电路，省去了四个器件的分别插装、点位核对工序，也大幅减少了板上走线的交叉长度。

　　实际选型布局时要注意几个容易被忽略的结构细节：首先是本体的高度方向余量，GBU桥堆的塑封主体厚度远大于普通贴片电阻电容，在设计电源板的外壳内腔时，要给桥堆顶面预留至少3毫米的安全间隙，不能让外壳内壁直接压在塑封体上，避免运输振动过程中壳体受力开裂；其次是引脚的受力缓冲，由于桥堆本体重量比普通分立器件大，如果PCB板厚小于1.6毫米，仅靠引脚焊接固定，在跌落冲击时很容易出现焊盘被拉脱的问题，此时正面的安装固定孔就可以发挥作用，用尼龙螺钉加绝缘衬套把桥堆锁在PCB旁的塑胶支撑柱上，让承重路径从引脚转移到机箱结构件，焊点仅承担电气连接作用。

　　在不同应用场景里，这个封装的适配性也有明显区别：小功率适配器、工控辅助电源、家电控制板这类自然冷却的设备中，桥堆可以直接悬空插装在PCB边缘，利用周边空气对流带走塑封壳体的热量；而在焊机、伺服驱动器、工业开关电源这类持续大电流工作的设备里，通常会把桥堆的平整背面贴靠在散热器的绝缘安装面上，中间垫一片导热硅胶片，再穿过本体中心的固定孔用螺钉锁紧，注意螺钉和桥堆内部金属框架之间必须保留绝缘隔离，不能直接用金属螺钉贯通孔位造成电极短路。

　　建模还原这类元件时，结构工程师需要重点还原几个特征：一是塑封主体边角的小倒角，实际量产器件的外壳边缘不是尖锐直角，而是注塑工艺自然形成的0.5至1毫米圆角；二是中心安装孔的沉台特征，孔位周边塑封略微凸起，避免安装时螺钉头直接刮伤壳体表面的丝印标识；三是四根引脚的扁平方形截面，引脚不是圆柱状，而是冲压成型的扁铜引线，表面做镀锡处理，插装时可以轻微调整偏移量适配焊盘公差；四是本体表面的极性标识凹槽，丝印字符下方有轻微的注塑凹痕，即使字符磨损也能通过标识位置判断引脚定义。

　　从整机装配的全流程来看，这类桥堆的结构设计完全服务于波峰焊批量生产：引脚的直线度、本体的共面度都有严格管控，插装后器件底边和PCB板面保留1至2毫米的间隙，既可以让焊锡顺利流过焊盘，也能避免塑封壳体直接贴在板上阻隔助焊剂挥发，减少焊接后残留污渍藏在缝隙里的问题。在做电源板的三维干涉检查时，要把桥堆周围的高个子元件比如电解电容、功率变压器的位置错开，不要让桥堆的引脚和变压器的飞线、电容的防爆阀位置发生空间冲突，同时要在桥堆的交流输入走线侧预留足够的爬电距离，满足安规规范里强电回路之间的绝缘间隙要求。
