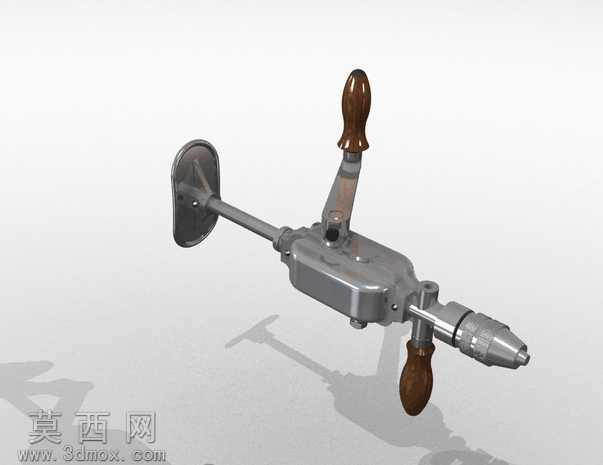

老式手摇胸壁式手动钻三维设计模型

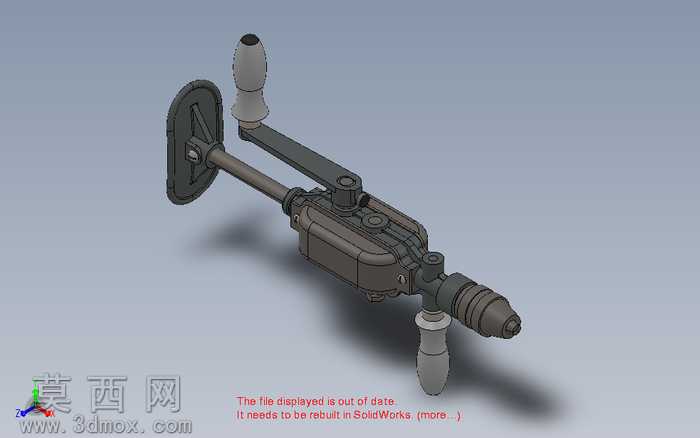

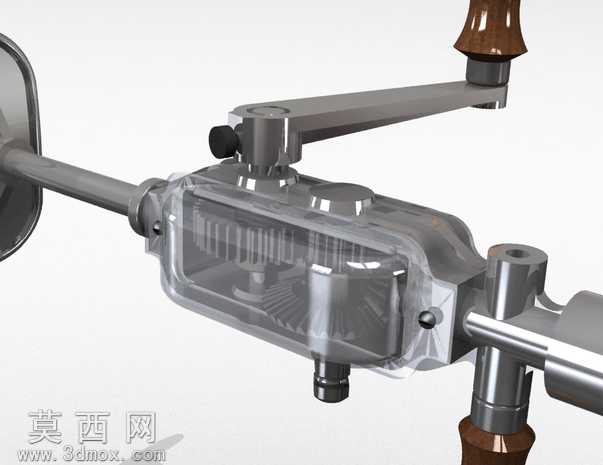

本模型为老式手摇胸壁式手动钻，是早期无电力场景下常用的手动钻孔作业工具，建模过程完整还原了该工具的全部机械结构与外观特征。建模阶段首先梳理手动钻的传动逻辑：该工具依靠胸抵板提供作业支撑，通过摇动手柄带动内部齿轮组完成传动，将手摇的圆周运动转化为钻夹头的高速旋转运动，以此实现对木材、薄金属、塑料等材质的钻孔作业。建模时优先搭建整体装配基准，依次完成胸抵支撑组件、主传动杆、齿轮传动箱体、手摇驱动柄、辅助握持手柄、三爪钻夹头等核心部件的建模，各部件的装配间隙、运动配合关系均按照真实手动工具的公差标准设置，可完整模拟手摇驱动时钻夹头的旋转动作，还原真实工具的运动逻辑。材质与渲染阶段，针对不同部件的材质特性做了区分设置：金属传动箱体、传动杆、钻夹头部分采用哑光镀锌金属材质，还原老式五金工具的金属质感，表面做细微的使用磨损纹理处理，贴合老工具的使用痕迹特征；两个握持手柄采用深棕色实木材质，还原木质手柄的温润纹理与哑光质感，手柄与金属杆的连接部位做金属包边细节处理，提升模型的真实感；胸抵板采用薄金属冲压件的材质表现，边缘做圆滑过渡处理，还原真实部件的冲压成型特征。结构设计上，该手动钻采用双握持位设计，作业时胸部抵住尾部抵板提供轴向进给力，一只手握住前端辅助手柄稳定钻身，另一只手转动侧方摇柄提供动力，内部齿轮组采用增速传动设计，摇柄转动一圈即可带动钻夹头转动多圈，无需电力即可完成钻孔作业，适合野外无电源、精细手工加工等场景使用。模型完整还原了老式手动工具的结构巧思，既可以作为手动工具结构设计的参考样本，也可用于复古工业场景、老物件展示类的三维素材使用，各部件可单独拆解，方便观察内部齿轮传动结构，理解手动工具的机械传动原理。
