FSAE赛车轻量化差速器安装支座结构

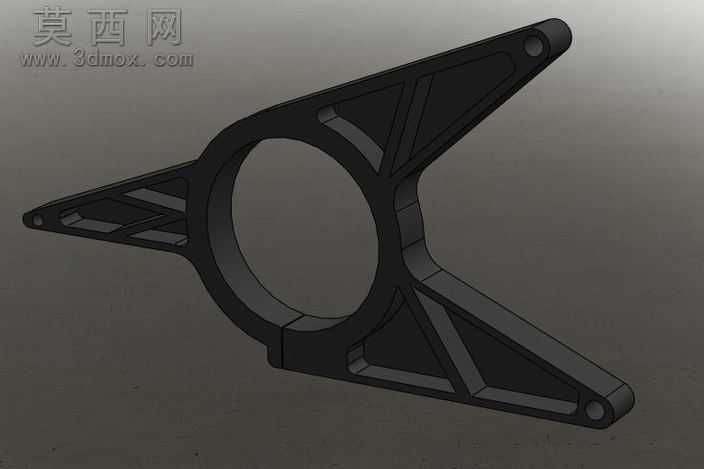

本作品为FSAE方程式赛车专用的差速器安装支座三维结构，建模阶段围绕赛车底盘动力系统的安装需求展开，首先确定核心环形安装位的内径尺寸，精准匹配差速器壳体的外径公差，保证差速器装入后无旷量、同轴度符合装配要求。结构设计上采用三向延伸支臂的布局形式，三个支臂分别对应底盘上的三个安装点位，每个支臂末端设计同轴通孔用于穿装固定螺栓，孔位周边做局部加厚处理，避免螺栓锁紧时出现应力集中导致的结构开裂。为了在保证结构强度的前提下最大限度降低零件重量，所有支臂均采用镂空加强筋设计，筋板沿支臂受力方向呈三角放射状排布，既可以抵消车辆加减速、过弯时产生的多向载荷，又能去除非承载区域的多余材料，实现轻量化与结构刚性的平衡。建模过程中对所有转角位置做圆角过渡处理，避免直角结构带来的应力集中问题，同时对安装贴合面做平面度约束，保证零件与底盘、差速器壳体装配时的贴合精度。材质设定选用高强度铝合金，适配赛车零部件轻量化与高承载的双重需求，渲染阶段采用哑光黑色金属材质表现零件的阳极氧化表面处理效果，通过光影调整清晰展现筋板的排布逻辑与结构的立体轮廓，直观呈现各部分的厚度变化与连接关系。设计阶段反复校核各支臂的受力角度，确保动力传递过程中载荷能够沿筋板方向均匀分散，避免局部应力过大导致的结构失效，同时对安装孔位的位置度做精准约束，保证装配时能够与底盘安装点完全对位，减少装配调整工作量。整体结构无冗余设计，每一处筋板、每一段加厚区域都对应实际受力需求，完全满足FSAE赛车在激烈驾驶工况下对差速器固定结构的强度、刚度与轻量化要求。
