橡胶减振挠性联轴器结构设计

　　在中小型动力传递与精密传感设备的轴系布置中，两轴之间很难始终保持理想的同轴状态。制造公差、机架焊接变形、轴承座装配偏差、运行热膨胀以及负载冲击，都会让输入轴与输出轴之间出现径向偏移、角度偏摆甚至少量轴向窜动。如果采用刚性联接件强行锁死，偏差会直接转化为轴颈、轴承和密封件的附加载荷，轻则造成发热、异响和早期磨损，重则使轴系疲劳断裂。基于圆柱形橡胶减振元件的挠性联轴器，正是为这类存在错位且需要隔振的传动环节而设计。

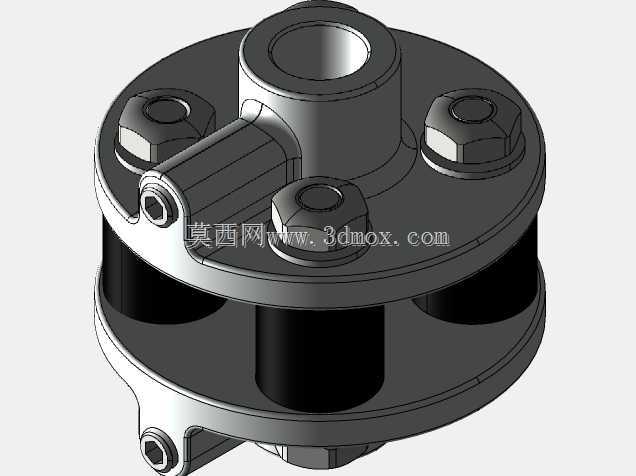

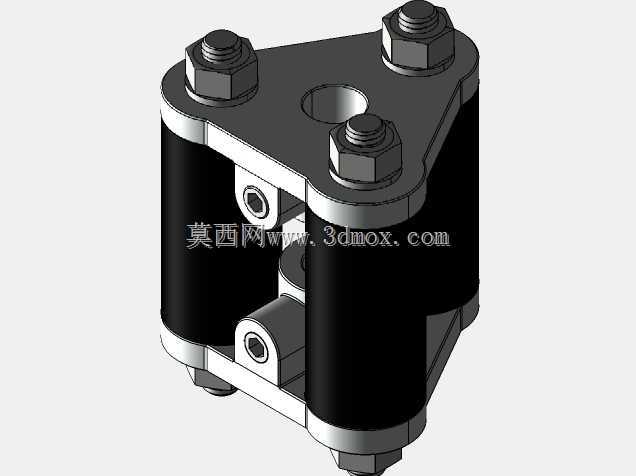

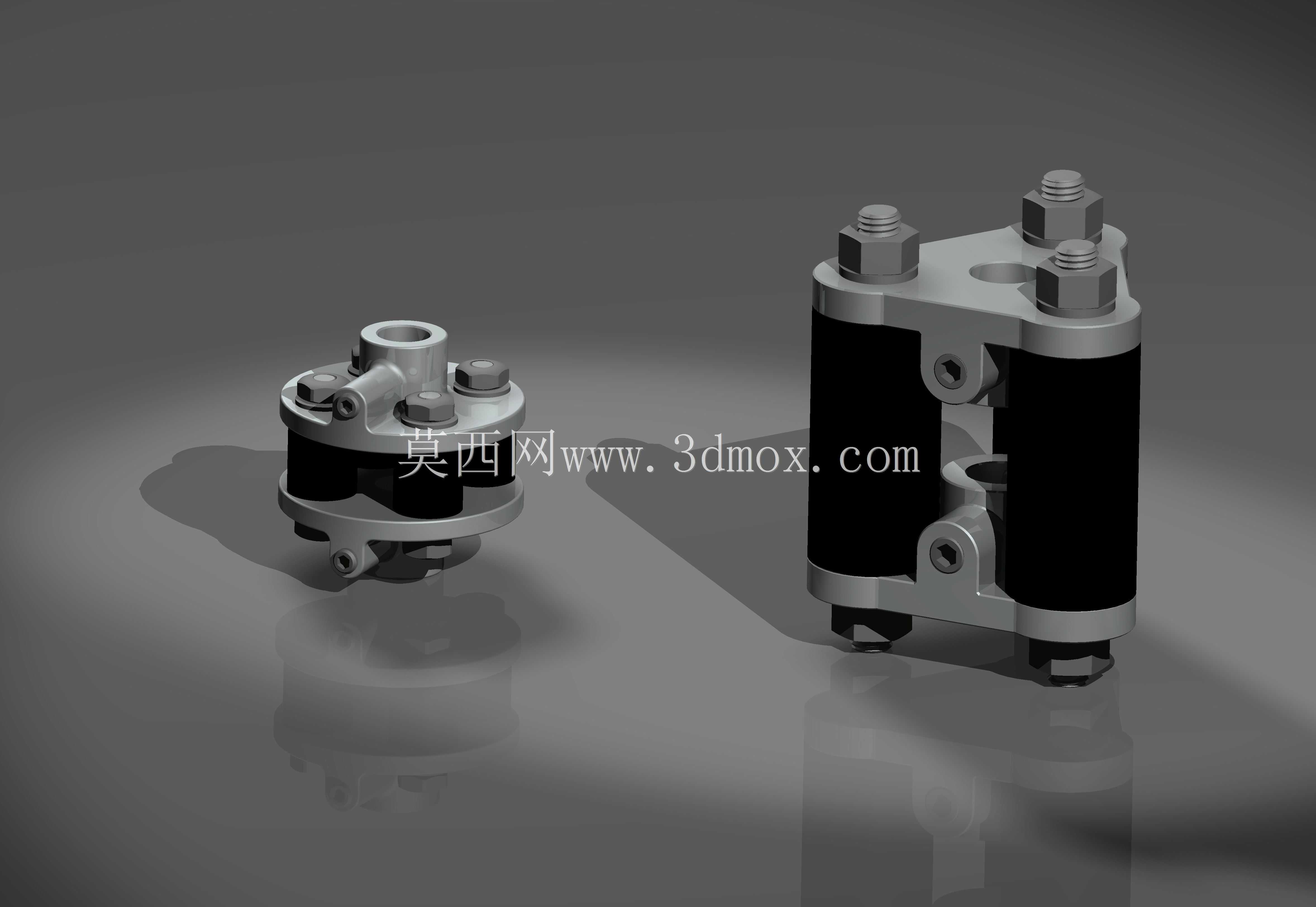

　　该结构没有采用单一整体式弹性体，而是通过两组不同规格的圆柱形橡胶减振器承担缓冲与补偿功能。较大的减振元件直径为15mm、长度为30mm，端部配置M5螺纹；较小的减振元件直径为8mm、长度为8mm，端部配置M3螺纹。被联接轴的轴径按6mm考虑，整体外廓紧凑，适合安装在小型试验台、传感测量机构、轻型输送装置以及低功率驱动单元中。两类减振元件在刚度、承载能力和变形量上形成差异，使联轴器在传递扭矩的同时，能够利用橡胶的剪切与压缩变形吸收振动能量。

　　从实际使用场景看，这类挠性联接结构尤其适合电机与小负载执行件之间的过渡连接。电机启动瞬间会产生转矩波动，齿轮、凸轮或往复机构在工作时又会把周期性冲击反传到驱动端。橡胶元件位于两侧金属夹持件之间，能够把尖锐的冲击载荷转化为较平缓的弹性变形，降低轴系共振风险。对于传感器附近的传动机构，隔振还意味着测量信号更稳定，因为高频抖动不会沿刚性金属路径直接传递到敏感元件。

　　设计时，金属夹板、螺栓和橡胶柱共同构成传力路径。两侧夹板分别抱紧或固定在输入、输出轴端，橡胶减振柱通过螺纹与夹板连接，螺栓则提供预紧并保持夹板间距。扭矩不是依靠单一键槽硬接触传递，而是通过多个弹性连接点协同传递。这样的布置允许两轴在一定范围内错位：径向偏差主要由橡胶柱的横向剪切变形吸收，角度偏差由各连接点不均匀变形补偿，轴向微量窜动则可通过弹性体的伸缩得到缓解。

　　建模过程中需要重点处理橡胶柱与金属夹板的装配关系。M5和M3螺纹端部应与夹板孔位保持对应，螺栓预紧后不能出现橡胶柱偏斜或夹板局部悬空。夹板外形虽然简单，但其孔距决定了弹性元件的力臂，孔距过小会降低扭矩传递能力，孔距过大则会增加外形尺寸和弯曲载荷。对于6mm轴径，夹紧部位需要给出足够的接触长度和壁厚，避免锁紧时夹板变形过大，也防止轴表面被压伤。

　　安装边界方面，设计者应在轴端周围预留夹板和螺栓的操作空间。联轴器外侧不仅有橡胶圆柱，还有突出的螺母与夹紧结构，若机架侧壁过近，装配工具无法进入，后期维护也会困难。由于橡胶元件存在允许变形范围，轴系对中仍需控制在合理区间，不能把挠性联轴器当作无限补偿错位的手段。过大的径向偏差会使部分橡胶柱长期承受单向剪切，导致发热、老化和寿命下降。

　　在功能特性上，该结构兼顾了挠性补偿、阻尼减振和结构可拆性。金属件提供定位与夹紧，橡胶件提供弹性和阻尼，螺纹连接则使元件更换较为方便。与膜片联轴器相比，它对冲击振动的吸收更明显；与梅花弹性联轴器相比，它的柱式元件布置更直观，便于根据空间和刚度要求调整位置。整体结构没有复杂曲面，加工门槛较低，适合轻型设备的样机开发与小批量装配。

　　三维结构表达时，应清楚呈现上下夹板、橡胶圆柱、锁紧螺栓、轴孔和螺母之间的层次关系。橡胶件可作为独立零件建模，便于后续更换不同硬度材料；金属夹板则应保留真实孔位和倒角，避免装配干涉。对选型人员而言，需要结合转速、扭矩、错位量、环境温度和橡胶耐油性能综合判断；对建模人员而言，关键在于把弹性连接点的位置、螺纹规格、轴径边界和夹板夹紧方式表达准确，使模型既能展示工作原理，也能支持后续工程细化。
