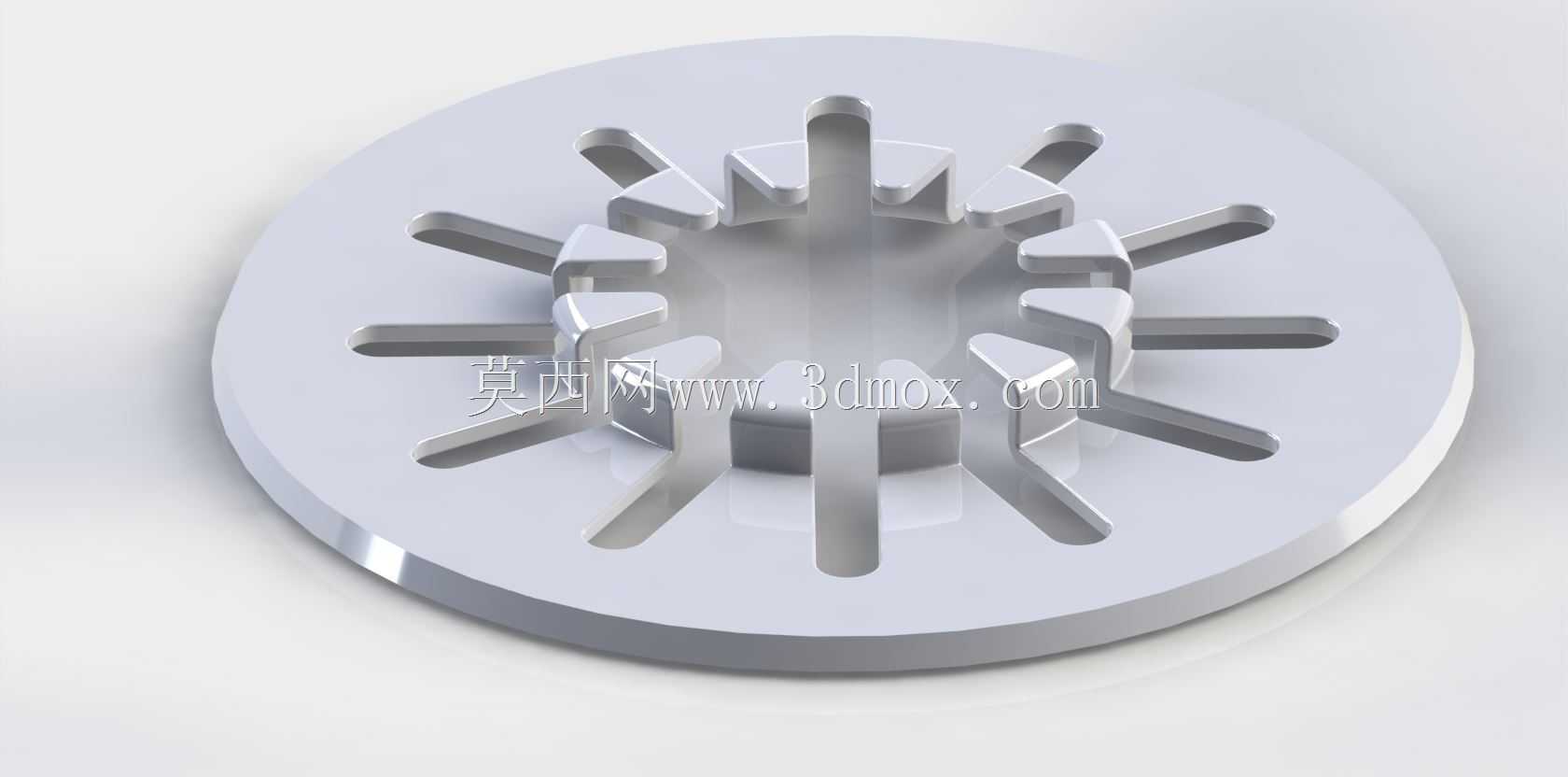

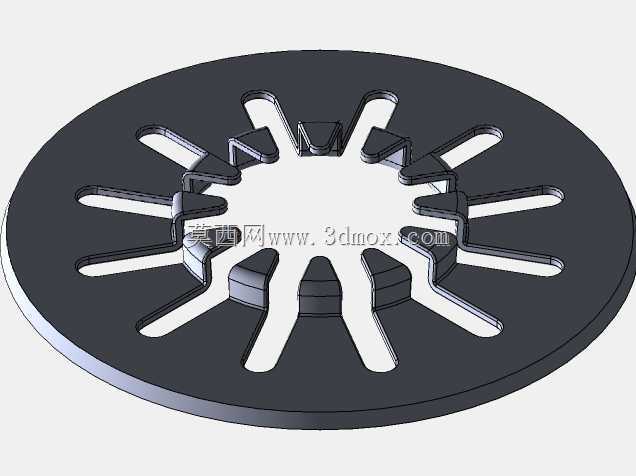

该结构以圆盘形基体为核心,整体采用扁平回转式布局,外缘为连续环形承载面,中部设置凸起的周向定位结构,盘面沿圆周均匀分布多组长槽与径向开口,形成兼具限位、导向、避让和装配调节功能的机械传感类零件。圆盘外轮廓可作为安装基准面,在实际设备中适合贴合平面支座、端盖或检测工位台面使用;底部平整区域能够提供较稳定的接触面积,减少装配后因局部受力造成的倾斜。中心区域的多瓣式凸起围绕内孔布置,凸起之间保留间隙,既可以容纳配套轴套、定位柱或感应元件,也能够在周向上形成多个接触点,使零件在旋转、压入或卡接过程中具有更明确的定位反馈。
从使用场景看,这类盘状结构常见于机电一体化教学装置、小型检测机构、实验台传感组件以及自动化定位工位。它不是单纯的装饰圆盘,而是将机械支撑、周向分度、槽孔导向和元件安装空间整合在同一零件上。外围环形面可承担压紧、贴合或支撑作用;径向长槽可用于螺钉穿过、位置微调或传感器线缆、拨片、滑块的运动避让;中部瓣状结构则适合与轴类件、弹性夹件或检测触发件配合。当配套部件沿槽位移动时,长槽的方向限制了多余自由度,使运动轨迹保持在径向方向;当中心件被置入时,瓣状凸起能够提供周向约束,降低转动过程中的偏摆。
设计思路上,模型通过重复阵列形成规则的槽孔组合,槽体宽度、端部圆弧和相邻筋位之间保持一致,有利于载荷在圆周方向均匀分散。圆盘外缘保留足够实体宽度,可避免开槽后边缘刚度过低;中部凸起与底板之间通过圆角过渡,能够缓解三维打印、铣削或注塑成型时的应力集中。长槽末端采用圆弧封闭,相比直角槽更不容易在受力时产生裂纹扩展,也便于加工走刀或成型脱模。中心孔周围的实体区域承担主要定位功能,外盘区域则承担安装和调节功能,两部分通过放射状筋板连接,在减轻材料占用的同时保留必要刚度。
外形边界方面,零件高度主要由底板厚度和中心凸起高度共同决定,整体轴向尺寸紧凑,适合安装在空间受限的检测端面上。外径决定了与外部支座或盖板的配合范围,中心内孔尺寸决定可通过的轴径或传感器安装柱直径;径向槽的长度决定调节行程,槽宽则决定紧固件或滑动件的通过能力。装配时可先以中心孔完成初定位,再利用圆周槽进行角度微调,最后通过外圈平面压紧固定。若用于旋转检测,盘体可随轴同步转动,槽孔经过光电、接近或微动检测元件时产生位置信号;若用于固定工位,槽孔也可作为卡爪、拨销或弹性片的导向通道。
建模时需要重点控制三类几何关系:一是圆盘上下端面的平行度,保证安装后贴合可靠;二是中心瓣状结构相对于内孔的同轴度,避免配合件装入后出现偏心;三是径向槽相对于圆心的角度均分,确保分度动作和检测信号间隔一致。槽口与凸起边缘的倒角不宜过大,否则会降低定位接触面积;但尖锐棱边应做轻微圆角处理,以提高加工和装配安全性。整体结构将传感安装、机械定位和圆周调节集中在一个盘件上,适合作为机电系统中信号触发、位置识别与工位约束的功能部件。
