热流道模具分流结构组件三维设计

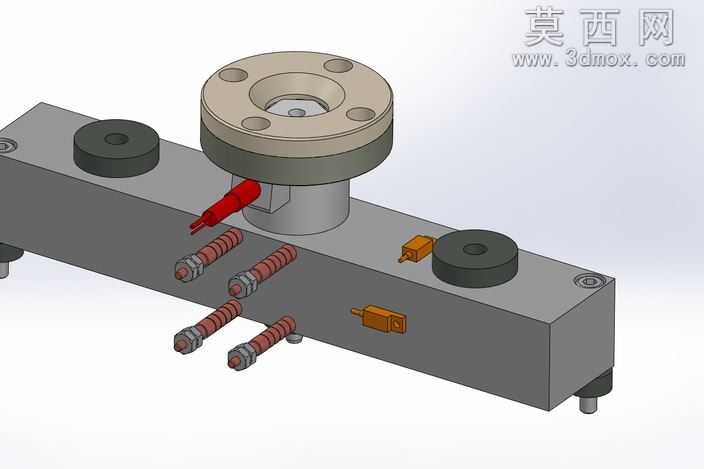

本模型为热流道模具核心分流结构组件，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循注塑模具热流道系统的实际设计规范，完整还原了热流道分流板、主流道衬套、加热元件、接线端子、定位紧固件等全部结构细节。建模阶段首先完成分流板基体的特征构建，采用长方体基体拉伸特征搭建主体结构，精准预留各流道孔位、加热元件安装孔、紧固件定位孔的位置，所有孔位特征均采用异形孔向导与拉伸切除结合的方式完成，保证孔位同轴度与尺寸精度符合实际加工要求。主流道衬套部分采用多段旋转凸台特征完成建模，精准还原衬套法兰定位结构、与注塑机喷嘴对接的内凹球面结构、与分流板流道对接的连通通道，法兰端面上的安装定位孔采用圆周阵列特征完成，保证孔位分布均匀对称。加热元件部分区分了加热棒与热电偶两类组件，加热棒采用螺旋扫描特征还原外部加热丝缠绕结构，端部接线端采用拉伸与旋转组合特征构建，精准还原接线部位的结构形态；热电偶接头采用方块基体与插接端拉伸特征完成，还原接线端子的安装形态。材质渲染阶段，分流板基体赋予哑光灰色钢材材质，模拟模具钢调质后的表面质感；主流道衬套上部法兰赋予金属浅灰质感，下部与分流板连接部位赋予同基体钢材质感；黑色圆形定位垫块赋予哑光黑色硬质合金材质，还原定位承压部件的材质表现；加热棒的缠绕丝部分赋予红铜色金属材质，端部绝缘部分赋予红色耐高温塑料材质；接线端子外壳赋予橙色耐高温工程塑料材质，金属插片部分赋予黄铜金属质感。结构设计上，该组件采用单主流道进料、多分流道出料的布局，可实现单喷嘴进料向多个模穴同步输送熔融塑料的功能，加热元件对称分布在分流板两侧流道周边，可保证流道内塑料始终保持熔融状态，减少流道凝料产生，提升注塑生产效率；定位垫块对称布置在分流板两端，可实现分流板在模具内的精准定位与承压，避免注塑过程中分流板移位；热电偶接头布置在分流板侧面，可实时监测分流板温度，配合温控系统实现精准控温。整体模型各部件装配关系清晰，所有配合均采用同轴、面重合等标准装配约束，无干涉错位问题，可直接用于热流道模具的结构设计参考、装配教学演示以及零部件加工出图参考，完整展现了热流道分流系统的典型结构布局与设计逻辑。
