多腔式注塑开舱模具结构设计方案

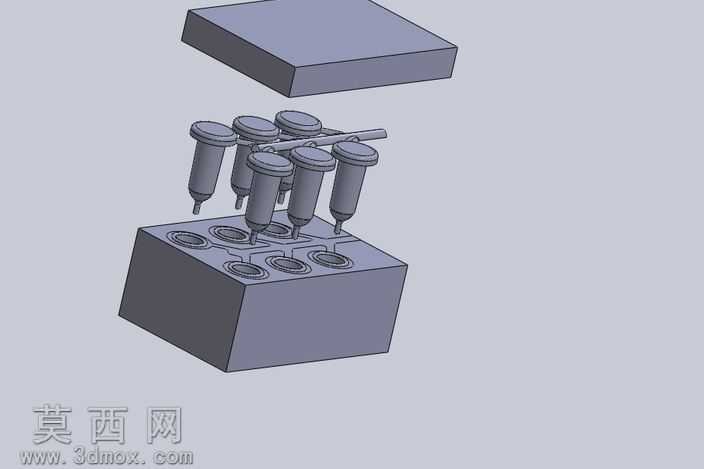

本套开舱模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各零部件的配合公差、装配关系进行了精准约束，确保模型可直接用于后续的工程图导出与加工参考。整体模具采用一模多腔的布局形式，上下模架采用标准模架基础结构进行适配修改，上模部分设置有均匀排布的型芯组件，对应下模的六处型腔结构，可单次成型六个同规格的开舱类塑件，有效提升批量生产的成型效率。建模过程中对分型面进行了顺滑过渡处理，避免出现尖角、倒扣等容易导致飞边、脱模卡滞的结构缺陷，型芯与型腔的配合面设置了合理的定位止口，保证合模过程中的对位精度，减少成型过程中的错位风险。浇注系统采用平衡式流道布局，主流道延伸至分流道后均匀分配至各个型腔的浇口位置，确保注塑过程中熔融塑料可以同步填充各个型腔，保证不同型腔内塑件的成型质量一致性，减少缺胶、飞边、缩痕等成型缺陷的产生。脱模机构采用顶出式结构设计，顶杆位置对应塑件的非外观面区域，避免顶出痕迹影响塑件的外观质量，同时顶杆的排布充分考虑了顶出过程的受力平衡，防止顶出过程中塑件出现变形、顶白等问题。模型渲染阶段采用金属模具钢材质对模架、型芯型腔组件进行材质赋予，还原真实模具的金属质感与表面处理效果，各零部件采用分层装配的方式进行结构展示，可清晰呈现模具合模、开模状态下的内部结构关系，直观展示浇注、冷却、脱模各系统的布局逻辑。设计过程中充分考虑了模具的加工工艺性，各零部件的结构均适配常规铣削、磨削、电火花加工的工艺要求，避免出现难以加工的特殊结构，同时对易磨损的型芯部位预留了修模余量，方便后续量产过程中的模具维护与修整。冷却系统采用环绕式水路布局，贴近型腔与型芯的成型表面，可在注塑成型过程中快速带走热量，缩短塑件的冷却定型时间，进一步提升生产效率，同时保证塑件各部位冷却均匀，减少因冷却不均导致的翘曲变形问题。
