6.6米带护栏工业皮带输送设备

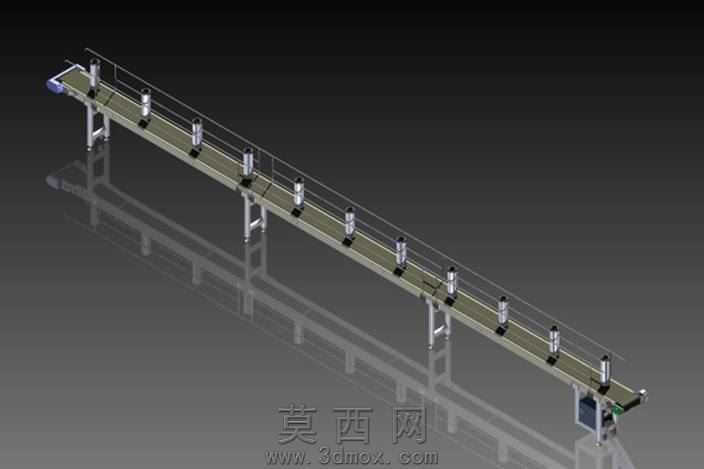

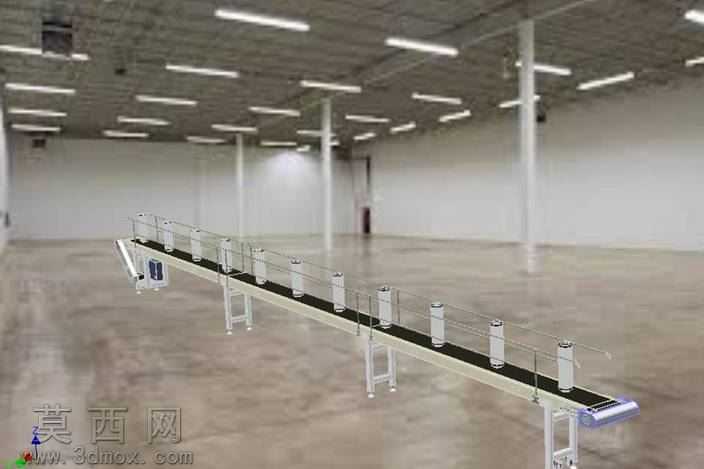

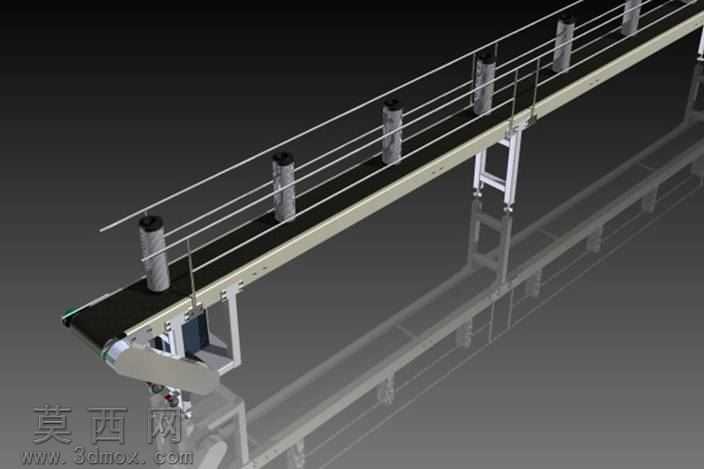

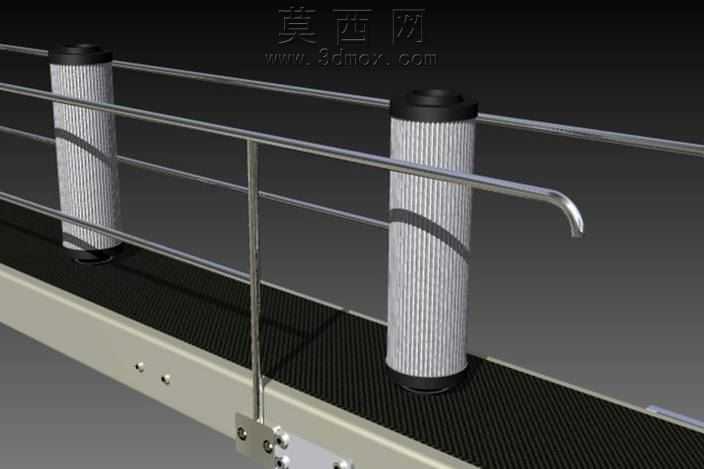

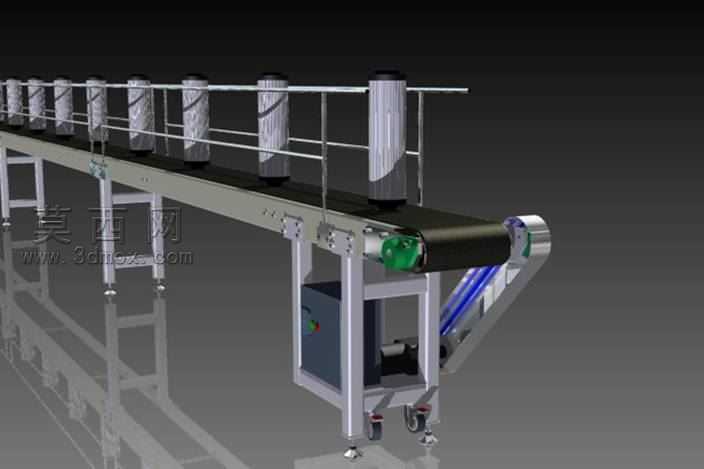

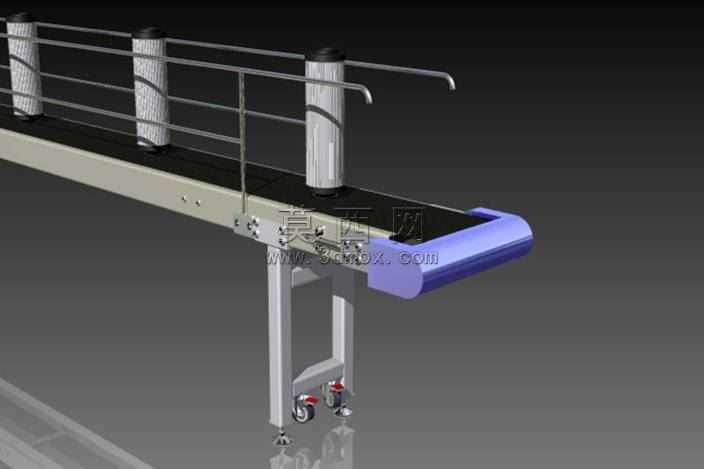

本作品为6.6米长度规格的皮带输送设备三维模型，建模过程严格遵循工业输送设备的实际设计逻辑，先完成整体框架的基准搭建，确定输送线的整体走向、支撑腿的排布间距与整体高度参数，再逐步细化各个功能部件。模型主体采用模块化建模思路，将整体结构拆分为皮带承载段、驱动端组件、从动张紧端、支撑机架、侧边防护栏、可调支脚几个独立模块分别建模后装配，保证各部件的装配关系完全符合实际机械装配要求，支撑腿与主框架的连接位置、护栏立柱的固定点位都预留了标准的安装孔位特征，还原真实设备的装配逻辑。材质渲染方面，输送皮带采用哑光黑色橡胶材质，调整了表面的细微粗糙纹理来模拟工业皮带的真实质感，机架与护栏部分采用银灰色金属材质，添加了轻微的拉丝纹理与金属反光属性，支撑脚的调节部位采用深色工程塑料材质，不同部件的材质区分清晰，渲染时采用柔和的工业场景布光，添加了地面反射效果来提升模型的真实感，清晰展现设备的整体轮廓与结构细节。结构设计上，该输送线采用平直长距离输送布局，侧边设置三横杆式防护栏，通过等间距排布的圆柱形立柱固定在输送架侧边，可避免输送过程中物料从侧边掉落，支撑腿采用方管焊接结构，底部配置可调式支撑脚，可根据现场安装地面的平整度调节设备整体水平度，驱动端设置在输送线一端，内置驱动辊与电机安装位，从动端设置张紧调节结构，可调整皮带的张紧程度避免皮带打滑跑偏，整体结构简洁实用，符合常规工业皮带输送机的设计规范，可用于生产线物料转运、成品输送等场景的方案展示、结构参考使用。
