积放滚轮式自动化生产输送线三维设计

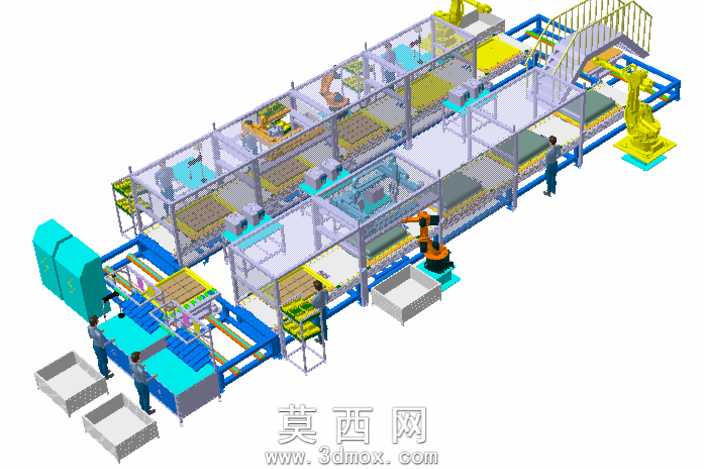

本作品为积放滚轮式自动化生产输送线的三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体模型比例协调、结构完整，覆盖产线全流程的功能模块搭建。建模过程中严格遵循机械设计规范，对每一处结构进行精准还原：主体框架采用工业铝型材搭建的模块化支撑结构，搭配蓝色喷涂的钢制横梁保证整体承重强度，积放滚轮组件按照标准输送节距均匀排布，可实现物料托盘的承载、输送与积放停留功能，满足生产工序间的缓存、流转需求。产线集成多台不同负载的工业机器人单元，分别布置在上料、加工、转序、下料工位，机器人安装底座与输送线框架做刚性连接设计，保证作业时的结构稳定性；同时配套设计了安全防护围栏、上下楼梯操作平台、物料周转箱定位工位、人工操作工位等附属结构，完整还原整线的实际生产布局。材质渲染阶段，对不同部件赋予对应真实材质：铝型材框架赋予磨砂银白金属材质，钢制结构件赋予蓝色烤漆材质，机器人本体按照常规工业黄、橙配色赋予对应漆面材质，安全围栏采用半透明网格材质搭配银白金属边框，操作平台踏步采用防滑花纹钢板材质，物料托盘采用浅灰色工程塑料材质，人物模型按照工装配色赋予对应材质，整体渲染效果真实直观，清晰展现整线的结构层次与功能分区。设计思路围绕柔性化生产输送需求展开，积放滚轮结构可实现单段输送线的独立启停控制，配合传感器检测可实现物料的自动积放、拥堵避让，适配多品种小批量的生产流转需求；整线采用模块化分段设计，各功能段可根据实际厂房布局进行拼接调整，工位排布遵循生产工艺流程顺序，减少无效的物料转序路径，同时预留人工操作补位工位，兼顾自动化生产与异常处理的柔性需求，模型完整还原了各部件的装配关系，可用于产线方案展示、布局验证、结构参考等场景。
