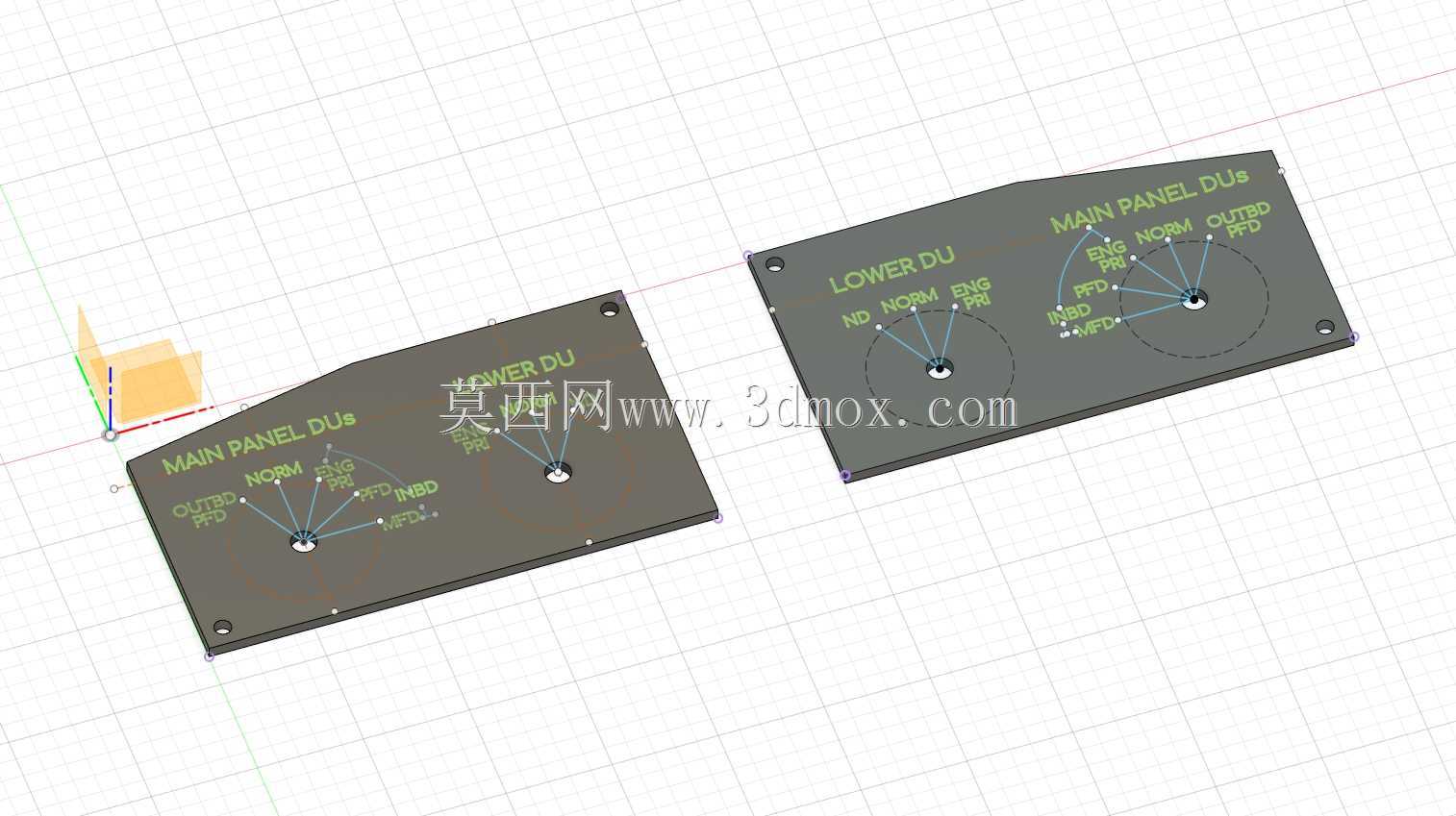

波音737驾驶舱显示源控制面板

　　该模型还原的是民用客机驾驶舱中用于显示源切换与管理的控制面板，对应波音737机型前顶板区域的DSP（Display Source Panel）功能单元。在真实飞机上，这类面板承担着主显示系统与下显示系统信号源选择的任务，飞行员通过旋转开关在不同显示源之间切换，以应对显示组件故障、信号源异常或训练科目中的构型变化。面板上的MAIN PANEL DU与LOWER DU标识，分别对应主面板显示组件与下部显示组件的选择逻辑，旋钮档位围绕NORM、ALTN等典型工作状态布置，便于机组在单失效场景下快速重构显示路径。

　　从模拟训练与工程验证的角度看，该面板的价值在于把驾驶舱人机界面中的开关布局、字符标识、安装边界和操作手感统一到一个可加工、可装配的结构件中。飞行模拟器、程序训练器、座舱程序教具以及航空科普展项，都需要这类高辨识度面板来还原顶板操作环境。相比单纯的外观贴图，实体面板能够提供真实的旋转档位反馈和安装定位，使训练者在熟悉检查单、记忆开关位置和建立操作肌肉记忆时获得更接近真机的体验。

　　结构设计上，面板本体采用薄板类安装形式，外形尺寸约为120mm×66mm，厚度控制在3mm左右，适合嵌入模拟座舱顶板或桌面式训练台。板件边缘与孔位按照装配需求布置，四角预留安装固定位置，能够通过螺钉与后方支架或面板基体连接。表面字符采用半透明白色丙烯酸树脂上的RAL7011深灰底色方案，这种配色接近民航驾驶舱常见的低反光深灰面板风格，既能在舱内弱光环境下保持标识可读，又不会因高亮表面造成眩光干扰。

　　面板设置有60°V形定位位，用于旋转开关的档位限位与操作方向识别。开关安装孔包含约4mm规格的螺孔以及6mm旋转开关孔，孔位分布与两组显示源选择旋钮对应。旋转开关采用12个位置版本，而不是常见的8位置版本，这一点在建模和选型时需要特别注意：档位数量直接影响旋钮止动结构、触点逻辑以及后续与模拟系统输入板的映射关系。若用于功能模拟器，应在三维结构中保留开关后方的接线与安装空间，避免面板与支架、线束、旋钮帽之间发生干涉。

　　建模时可将面板拆分为面板基体、字符标识层、旋转开关、旋钮帽和紧固件几个层级。面板基体以平板轮廓为基础，先完成外形、倒角、安装孔和开关孔的定位，再根据字符区域规划丝印、雕刻或透光层。MAIN PANEL DU与LOWER DU周围的放射状档位标识，应与旋钮中心保持严格同心，字符方向和角度要符合飞行员坐姿下的阅读习惯。旋钮位置不宜只按视觉效果摆放，而应结合手指操作半径、相邻开关间距和顶板整体排布线来校核。

　　在实际装配中，面板后侧需要预留旋转开关本体、螺母、垫圈和接线端子的空间。若采用真实微动开关或编码开关，应确认开关轴径、螺纹长度、止动档位与面板开孔匹配；若用于静态展示，则可使用简化旋钮轴，但外观高度和帽型仍需与整体比例协调。面板表面建议做哑光处理，避免模拟舱灯光在板面上形成反射。字符层可采用激光雕刻填色、UV打印或薄膜面板工艺，设计时应保证线条宽度和文字高度在缩小到训练台尺寸后依然清晰。

　　该件虽然尺寸不大，但属于驾驶舱人机交互的关键节点。它既要求外形还原度，也要求开关逻辑、孔位边界和安装方式具备可制造性。对于三维建模人员来说，处理这类航空座舱零件时，不能只关注正面图案，还要把旋钮行程、档位角度、后方器件包络、维护拆装空间以及与相邻面板的协调性一并纳入结构考量，这样输出的模型才能服务于模拟器制造、教学演示、零件加工和座舱集成等实际场景。
