在工业控制柜、PLC 端子排、小型自动化设备以及嵌入式控制盒的内部布线与板卡布置中,PCB 板的固定方式直接决定了整机装配效率与后期维护便利性。传统做法多采用铜柱加螺丝的方式将电路板锁在底板上,需要在底板上预先攻丝或压铆螺母柱,装配工序多,且当板卡数量较多、需要沿 DIN 导轨密集排布时,逐颗拧螺丝的方式既费时又难以保证板间距一致。哈蒙德 1591 系列所对应的这类 PCB 卡适配器,正是针对这一场景开发的结构性配件,它把多块电路板的承托、定位与侧向约束整合在一根长条状塑料件上,使水平安装的 P.C. 板能够像插片一样逐槽滑入,再配合外壳或端盖完成整体固定。

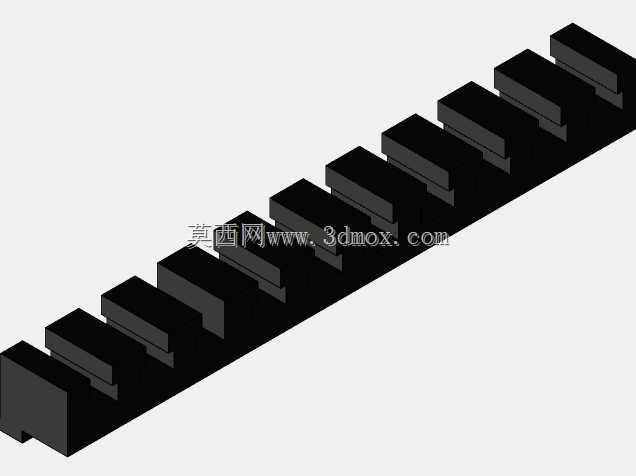

从结构形态上看,该零件整体呈细长立柱形,沿长度方向等间距开设有多道横向卡槽,槽口朝向同一侧,槽宽与常用 1.6mm 板厚的 PCB 相匹配,槽与槽之间由连续的筋位隔开,形成类似梳齿的承托结构。每一道卡槽在入口处做了轻微的倒角引导,电路板沿水平方向推入时,板边先接触倒角面,再被顺势导入槽底,避免硬插造成板面划伤或铜箔起翘。槽底并非完全贯通,而是保留了一段限位台阶,板卡推到位后,端面抵靠台阶,插入深度被统一控制,多块板并排安装时前缘齐平,便于前面板上指示灯、接插件与端子的对位。零件背部设计为平整的贴合面,可紧贴外壳内壁或安装基座,侧面则预留有与哈蒙德 1591 系列外壳卡扣相配合的凸筋,装入壳体时通过弹性卡接完成定位,无需额外螺丝即可固定适配器本体,需要拆卸维护时用平口工具轻撬卡扣即可取出。
材质方面选用 ABS 工程塑料,这一选择在结构件设计中颇具针对性。ABS 兼具较好的刚性与韧性,常温下抗冲击性能优良,卡槽筋位在反复插拔板卡时不易脆裂;同时其成型收缩率稳定,注塑后卡槽间距、槽宽尺寸一致性高,适合大批量生产。塑料本身具有一定的绝缘性能,适配器与电路板边缘接触时不会造成短路,也不会像金属支架那样在板边切割或振动环境下磨伤阻焊层。对于需要通过 EMC 测试的设备,工程人员通常会在适配器外侧另行加装金属屏蔽罩或选用导电涂层外壳,塑料支架则负责内部板卡的机械固定,二者分工明确。
建模过程中,这类零件看似简单,实则对拔模方向与壁厚控制要求较高。整体沿长度方向采用统一拔模,外表面拔模角约 1 度至 1.5 度,卡槽内壁同样需要沿开模方向做出斜度,以保证注塑件能够顺利脱模而不拉伤槽口。壁厚力求均匀,主体壁厚控制在 2mm 左右,筋位厚度略薄于主壁,避免厚薄交接处产生缩痕;卡槽根部做圆角过渡,降低应力集中,防止板卡插入时根部开裂。长条状结构在注塑冷却时容易沿长度方向翘曲,建模时需要在背部合理布置加强筋,既增加截面惯性矩、提高抗弯刚度,又不至于在表面留下缩水印。模型中卡槽数量、间距需与目标 PCB 尺寸及外壳内部可用宽度严格对应,设计前期应先根据板卡数量、板间散热间隙以及接线空间确定 pitch 值,再反推适配器总长度,避免出现板卡装得下但线束无处走的尴尬。
实际安装边界上,该适配器适配水平放置的 PCB,板卡沿卡槽滑入后,板面与适配器长度方向垂直,多块板平行排列,板间形成自然的通风通道,有利于功率器件散热。选型时需要核对三个关键尺寸:一是卡槽宽度是否与实际板厚匹配,1.6mm 标准板与 0.8mm 薄板所需槽宽不同;二是卡槽有效深度,决定板边插入后被夹持的长度,过浅则固定不稳,过深则占用板边布线空间;三是适配器总长度与安装孔位或卡扣位置,必须与所选外壳内腔尺寸吻合。在振动较大的设备上,仅靠卡槽夹持往往不足以约束板卡上下方向的窜动,通常会在板卡上方加装压条或填充防震泡棉,与适配器形成上下夹持。
这类卡适配器常见于继电器模组、信号调理模块、端子台转换板以及多通道采集模块中,工程师在做结构布局时,可以直接调用此类成熟件,把精力集中在电路与整机堆叠上,而不必重新设计板卡固定结构,从而缩短开发周期并提高装配一致性。
