卧式直插三档滑动电子开关结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:619103
  • 卧式直插三档滑动电子开关结构
  • 卧式直插三档滑动电子开关结构
  • 卧式直插三档滑动电子开关结构

  这款卧式直插滑动开关主要面向电路板上的多回路信号切换场景,常见于手持仪表、小型控制盒、音频设备、电源档位选择、测试治具以及消费类电子产品内部。它的核心作用是通过拨柄在不同档位间平移,改变内部动触片与固定端子的接触组合,从而实现三路触点状态联动切换。相比旋转式波段开关,这类滑动件占用面板高度更低,拨动手感直接,适合在薄壳设备、狭长安装空间内布置;相比轻触按键,它不需要持续供电或额外控制电路,机械位置能够保持当前档位,断电后仍可保留通路状态,因此在手动模式选择、功能段切换和低成本控制板中使用频率很高。

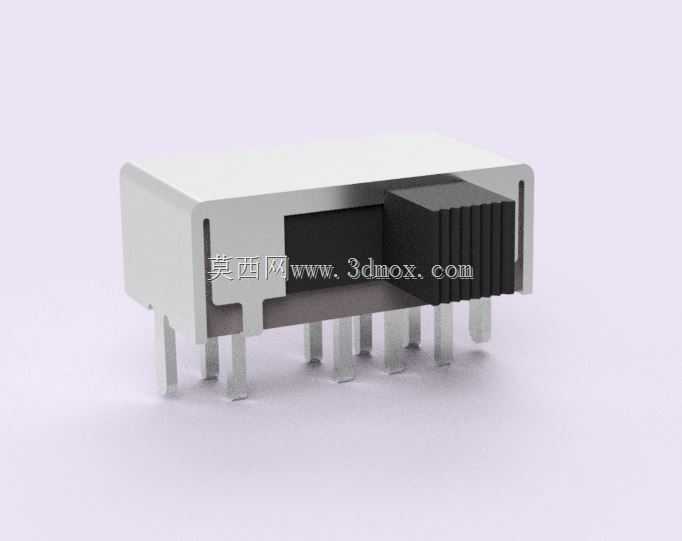

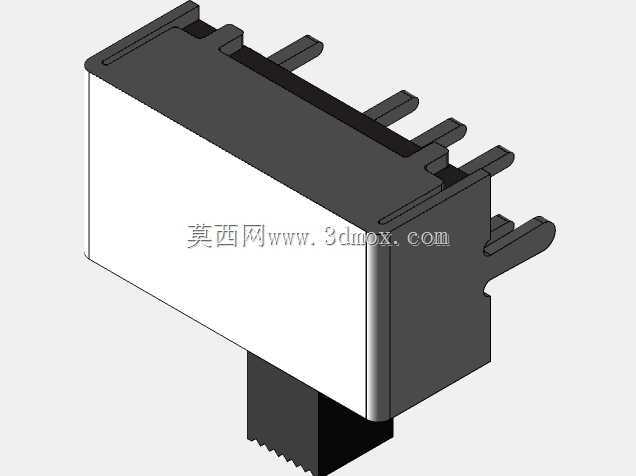

  从结构上看,开关主体采用长方体塑壳布局,外壳承担绝缘、防护和内部触点定位三重作用。壳体内部设置滑动腔,动触片随拨块沿直线方向运动,固定端子从壳体底部伸出并按规则排列,用于插入PCB焊孔后波峰焊或手工焊接。模型中保留了多根直插引脚、端部止位结构、拨块外露区域以及壳体侧壁的限位特征,能够清楚表达装配关系。拨块位于开关上部,侧面带有防滑齿纹,手指或治具推动时可增加接触摩擦,降低打滑概率;齿纹同时形成明确的档位反馈边界,便于使用者判断切换位置。

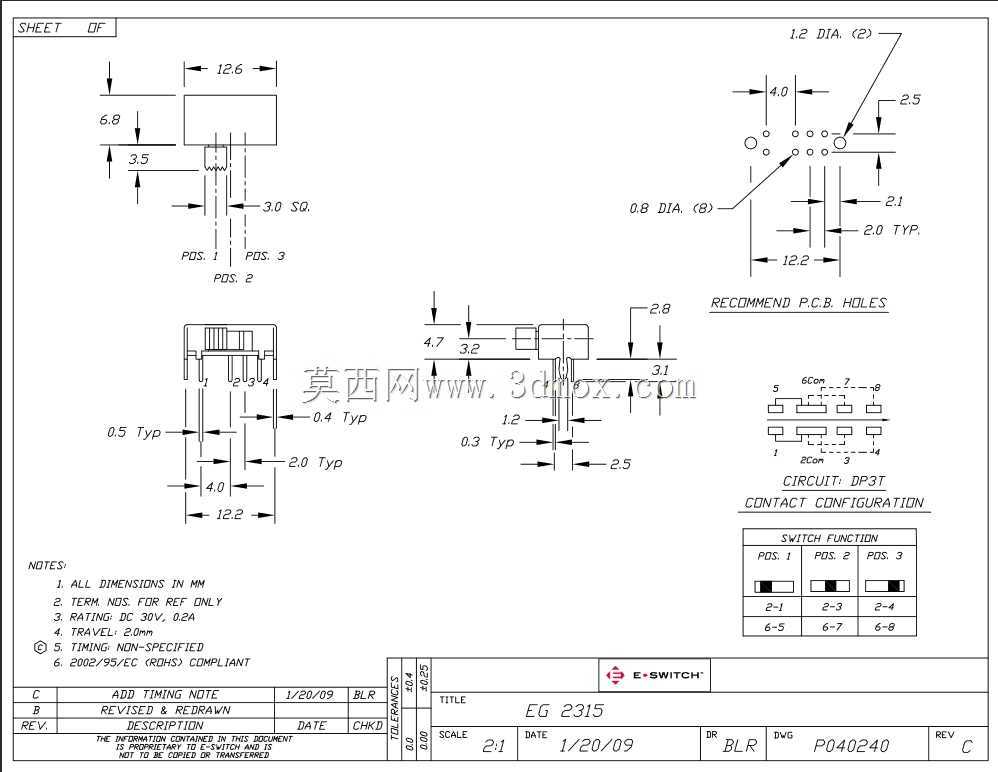

  设计这类元件时,首先要约束的是PCB布局边界。底部引脚间距、引脚伸出长度和壳体底面到板件的贴合高度,会直接影响焊接可靠性。引脚需要预留插入导向段,端部不宜过钝,以免穿孔困难;也不能过长,避免焊接后与板下壳体或相邻元件干涉。开关本体在板上应靠近操作面板开孔处布置,拨块运动方向与面板滑槽方向保持一致,滑槽两侧需留出安全间隙,防止塑料外壳公差累积导致卡滞。若设备外壳需要防尘,可在拨柄区域增加硅胶帽或薄膜按键层,但要控制附加摩擦力,避免滑动行程不到位。

  触点设计是该类开关的关键。DP3T结构意味着一个滑动动作会同时影响多组触点的通断组合,内部弹片必须具备稳定接触压力,既要保证低电平信号通过时不出现瞬断,也要在额定小电流负载下减少接触发热。动触片通常采用弹性金属材料,表面处理需兼顾耐磨和抗氧化;固定端子在塑壳内的锚定结构要防止插拔和焊接应力传导至触点区。建模时应重点检查拨块从一端到另一端的完整行程,确认各触点在档位中心位置具有足够重叠量,在过渡位置不会出现非预期的长期半接触状态。对于需要“先断后通”的电路,触点间距和滑动时序要结合原理图复核;对于允许短接过渡的场景,则可利用相邻触点重叠降低信号中断。

  外形方面,卧式长条壳体适合沿PCB边缘或模块间隙平铺安装,高度方向不会明显侵占液晶屏、电池仓或上盖空间。壳体两端的台阶和挡边可作为自动插件、吸嘴取放或工装定位的参考面;底部引脚呈两排或多列分布时,焊盘设计应与实体端子位置一致,并在板上保留丝印方向标识,防止反装。开关周围不宜布置过高电容、连接器或屏蔽罩,尤其是拨块运动路径两侧,应预留手指或探针操作空间。若用于振动环境,建议在壳体周边增加限位胶框或固定柱,减少元件受侧向力后引脚疲劳。

  在整机用途上,它并不适合承担大功率负载通断,更适合控制信号、低压电源档位、功能模式选择以及传感器输入通道切换。工程选型时需要结合电路电压、电流、动作寿命和焊接工艺确认触点规格;结构设计时则要把拨柄行程、壳体包络、引脚占位、面板开孔和焊接公差统一校核。该三维结构把外部塑壳、拨块纹理、直插端子和内部安装空间关系完整呈现,可用于电路板干涉检查、操作面板开孔、接插件布局以及小型手动切换机构的方案参考。
