SF12系列四针内螺纹面板安装航空插座

　　这款SF12规格四芯插座属于小型圆形航空连接器范畴，在测控机柜、小型实验仪器、户外传感节点、车载外挂设备以及工业手持终端上使用频率很高，做设备结构布局时，这类前装式插座往往是面板走线最先敲定的接口件之一，它直接决定了面板开孔尺寸、后方走线弯折半径以及对接插头的插拔操作空间。

　　从安装边界来看，该插座采用前端法兰贴板、后方筒体穿板的固定形式，中部带六角锁紧法兰面，装配时可以从面板外侧把插针筒体穿过预制开孔，在面板后侧用配套锁紧螺母旋合压紧，不需要在面板上加工复杂沉台，普通薄钢板、铝合金面板甚至工程塑料壳体都能适配。法兰的六边形轮廓并非单纯装饰结构，它在拧紧后方锁母时可以用开口扳手卡住限位，避免整个插座跟着螺母同步转动，扯动内部焊接好的导线；法兰上下两个平行平面也能在开孔位防转，部分振动较大的设备上还可以在法兰与面板之间加装平垫片或者防松齿垫，长期运行后不会出现接口松转。

　　接触端一共布置四根插针，属于4芯信号兼小功率供电的通用配置，针体采用黄铜基材表面镀金处理，插拔接触电阻低，反复对接数百次后依然能保持稳定导通，既可以传输两路直流电源正负极，也能同时走两路开关量或者模拟量信号，很多小型压力变送器、温度采集模块、视觉检测辅机上，用这一颗插座就能同时完成供电和通讯走线，不用在面板上开多个不同规格接口，大幅简化壳体开孔加工工序。

　　接口对接端设计为内螺纹锁紧结构，和配套插头对接时，把插头对准插座定位缺口推入后，旋转插头外圈的锁紧螺帽，就能和插座筒体外侧的外螺纹旋合拉紧，对接到位后插头端面的密封圈会被压紧在插座贴合面上，实现IP67级别的防尘防水效果，哪怕设备用在有喷淋、粉尘飞扬的车间工位，或者户外露天安装的检测装置上，接口内部也不会进灰进水造成针脚短路。和常见的卡扣式小型连接器相比，螺纹锁紧的抗振动能力更强，设备随生产线移动、随车运输颠簸时，不会因为震动出现插头松脱掉线的问题，拧开螺帽才能分离接插件，也能避免现场无关人员误碰拔断线缆。

　　插座后侧的筒体部分是线缆焊接装配区，针脚尾部延伸出焊杯结构，装配工把线缆剥头搪锡后插入焊杯焊接，再套上热缩管做好绝缘，筒体外侧预留的环形槽用来固定尾部的电缆夹紧胶套，旋紧尾帽后胶套会抱紧线缆外皮，既可以密封线缆穿出位置，也能承受线缆侧向拉扯，避免拉力直接作用在焊点上把针脚拽松。筒体侧壁预留的小定位孔是装配防错结构，和尾夹上的凸点对位后，尾帽旋入时不会跟转，也能保证内部胶圈均匀压缩不会偏位。

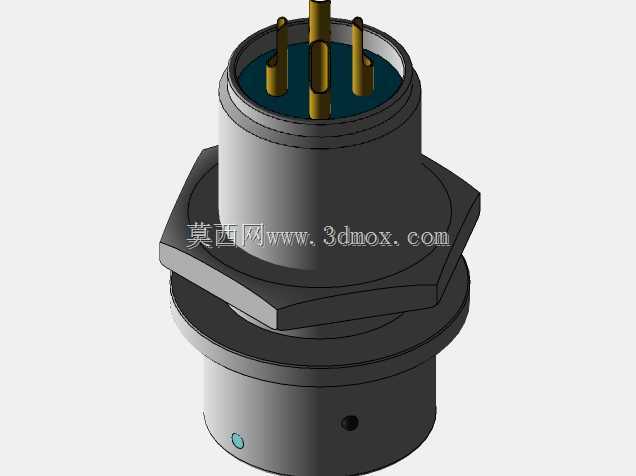

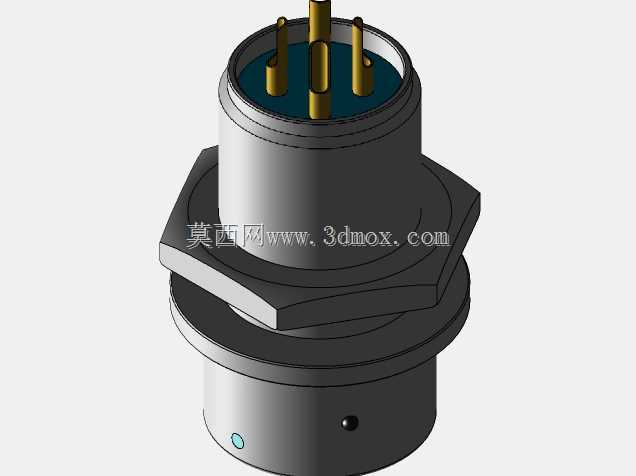

　　建模过程中针对实际装配做了多处细节还原：插针的伸出长度、针间距严格按照SF12系列连接器的行业通用尺寸绘制，法兰的对边宽度、穿板筒体的外径、螺纹段的长度都和实物选型样本参数对齐，结构工程师在整机设计时直接调取这个模型，就能在面板零件上开出对应大小的安装孔，同时校核插座后方需要预留的插拔手操作空间、线缆最小弯曲半径，不会出现装配时才发现插座和机箱内部元器件干涉、锁母扳手放不进去的问题。插针端部做了导向倒角，对接插头时哪怕有少量径向偏差，也能顺着倒角滑入插孔，不会出现顶弯针脚的情况；插座前端端面的环形密封槽位置也做了精确建模，做整机防水仿真时可以直接在槽位放置密封圈模型，模拟压缩量判断密封是否可靠。

　　这类小直径多芯连接器在紧凑化设备里优势非常明显，SF12的外径尺寸很小，在狭小的手持设备外壳、多接口密集排布的仪器面板上，可以并排布置多颗插座也不会互相干涉，四芯的配置刚好覆盖绝大多数低功耗传感设备的接线需求，不用选用更大直径的航空插头浪费面板空间。金属壳体整体采用车削加工成型，结构强度高，屏蔽性能优异，传输弱信号时外壳可以可靠连接设备整机地，屏蔽外界电磁干扰，在靠近变频器、伺服驱动器这类强电磁干扰的工位上，也能保证采集的信号不会出现杂波跳变。
