9mm插入式垂直旋转电位计结构

　　这类9mm规格插入式垂直电位计，常见于控制面板、音频设备、仪器仪表、小型机电装置和手持终端内部，主要承担参数调节、信号分压、音量或速度设定、阈值微调等功能。它的核心价值并不在于复杂外形，而在于在有限面板空间内提供稳定、可重复的旋转调节接口，同时通过插装引脚与电路板形成可靠连接。

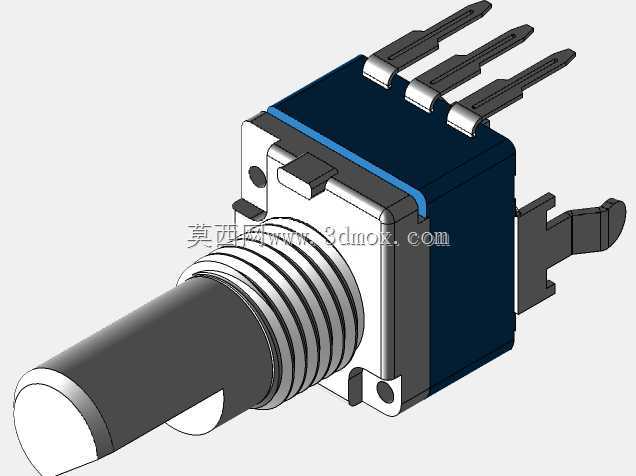

　　从整机布置角度看，垂直电位计的轴体沿面板法线方向伸出，操作者从设备正面旋转旋钮即可完成调节。金属轴套带有外螺纹，配合螺母和垫圈可以把元件固定在面板开孔上；轴套下方的方形本体承担定位与承载作用，底部蓝色绝缘基座容纳电阻体、触刷和端子结构。这样的布局使旋钮受力能够直接传递到面板安装点，而不是让焊接引脚承受侧向载荷，对长期旋转寿命和焊点可靠性都比较有利。

　　该结构的安装边界首先围绕9mm系列电位计的典型尺寸展开。轴套直径、螺纹长度和轴端形状决定了面板开孔、旋钮配合以及操作高度；方形基座在面板后侧占据较小空间，适合密集排布的控制区。底部引脚采用插入式设计，可在PCB上按固定孔距穿孔焊接，既便于手工样机装配，也适合波峰焊等批量工艺。建模时需要特别保留轴套、本体、基座和引脚之间的台阶关系，因为这些位置直接影响面板干涉检查、PCB封装匹配和外壳开孔。

　　功能上，旋转电位计通过内部电刷在弧形电阻体上移动，改变输出端与两端电阻之间的比例关系。若作为可变电阻使用，可串联或旁路在电路中调节电流；若作为分压器使用，则把输入电压按转角转换成连续变化的模拟信号。金属轴和螺纹轴套提供较好的机械强度，能够承受频繁旋钮操作；塑料基座用于绝缘和固定端子，引脚之间的间距需要满足电气间隙与爬电距离要求。

　　在三维结构设计中，不能只把它当作一个简单圆柱体处理。轴端通常需要与旋钮内孔配合，扁位或D形切面会影响旋钮防转；螺纹段要考虑面板厚度、螺母压紧空间以及垫圈占位；本体下方的止挡结构和定位特征，则关系到装配时是否能够防止元件旋转。若设备外壳较薄，螺母压紧区应避免与内部筋位、连接器或相邻元件发生冲突；若PCB距离面板较近，还要核对引脚伸出长度、焊接面间隙以及基座底部与板上元件的安全距离。

　　实际选型时，工程师通常会同时关注机械角度、轴套有效螺纹长度、端子排列、操作扭矩和安装方向。垂直插装结构的优势是面板操作直观、电路板支撑明确、整机装配路径简单；局限则是后侧需要保留轴套高度和旋钮行程，不适合极薄设备的贴装场景。对于控制界面上需要多只电位计并排使用的设备，9mm本体能够在旋钮间距、手指操作空间和PCB面积之间取得平衡。

　　建模表达上，应把金属轴套的螺纹、轴端切面、方形金属支架、蓝色绝缘壳体、固定脚和信号引脚分层呈现。金属支架上的安装孔或折弯片可用于辅助定位，焊接引脚则需要与PCB孔位严格对应。外观渲染时可以区分金属导电件与塑料绝缘件，但结构评审的重点仍在装配关系：旋钮能否装到位，螺母是否有工具空间，引脚是否穿过正确孔位，旋转过程中外壳是否干涉，背板与PCB之间是否留有维修和焊接余量。

　　在仪器仪表类产品中，这种电位计往往不是孤立零件，而是人机交互链路的一部分。它把人工调节动作转化为电阻或电压变化，再由后级电路采集并控制输出。因此，模型不仅要还原外形，还要服务于安装校核、连接器避让、面板开孔和PCB协同设计。把轴套高度、本体轮廓、引脚位置和插装方向准确建出后，结构、电子和工艺人员就能在同一份三维数据上完成空间确认，减少样机阶段因孔位错位、旋钮干涉或引脚长度不当带来的返工。
