中空环形精密旋转执行定位平台

　　这套中空环形旋转执行平台主要面向需要在有限安装空间内完成连续回转、角度分度和姿态调整的自动化工位。平台本体采用低矮盘式布局，中心保留较大贯通孔，外圈为承载安装面，底部通过近似多边形的安装法兰与设备基板连接。这种结构在视觉检测、激光打标、点胶贴合、半导体封装、小型零件装配以及线束穿引场景中比较常见：工件、相机光路、气管、电缆或夹具体可以从中心孔穿过，执行回转动作时不必在平台外侧绕行，设备整体走线更短，干涉边界也更容易控制。

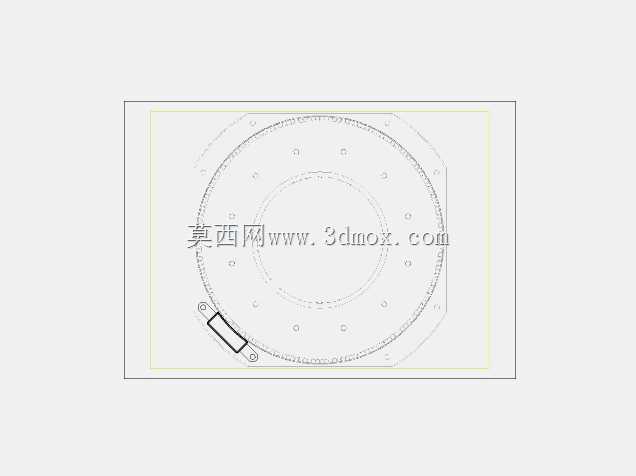

　　从结构组成看，平台上部是带均布安装孔的圆形工作台面，孔位用于固定夹具、吸盘、定位块或被加工工件。台面外缘厚度均匀，能够承受偏置载荷下的弯矩；中部环形区域承担扭矩传递和径向支撑，下部壳体则容纳驱动、传动与检测元件。底部侧向预留的黑色接口区域可对应动力线缆、编码器反馈或气路连接位置，实际布置时应保证接头插拔空间，并避免随工作台转动的部件与固定线缆发生拉扯。

　　设计这类转台时，首先要明确的是运动需求而不是单纯追求外形尺寸。若用于高速分拣，平台需要关注启停惯量、重复定位时间和回转阻力；若用于检测分度，则更重视角度分辨率、回程间隙和长期重复精度；若用于压装或拧紧工位，还要校核倾覆力矩、台面刚性以及锁紧状态下的抗扭转能力。中空结构虽然带来走线和光路便利，但也会削弱主轴附近的实体支撑截面，因此轴承支承跨距、壳体壁厚和台面连接螺钉规格需要同步平衡，不能只按外观比例建模。

　　外形边界上，该平台以圆形回转体为主体，底部法兰向外展开形成安装基准。三维布局时应把最大回转半径作为禁入区，周围机架、传感器支架、安全防护罩和操作按钮均应放在该半径之外；底部法兰的多边形轮廓决定了底孔位置和扳手空间，台面螺钉孔则决定夹具互换性。中心通孔直径是关键接口尺寸，选型或改型时需确认穿过物的最大外径、弯曲半径以及运动过程中是否存在径向摆动。对于带视觉光源或真空吸附的方案，还应在中空区域内预留光路或气道，并考虑密封、防尘和维护拆装。

　　安装面的平面度会直接影响转台运行状态。基板若焊接后未加工，平台固定后可能出现壳体受力变形，轻则增大旋转阻力，重则造成轴承预紧不一致。工程上通常将转台安装在铣削加工过的安装板上，使用定位销确定原点位置，再用螺钉按对角顺序紧固。台面夹具也应尽量做轻量化设计，避免把大质量悬臂件长期放在远离回转中心的位置；偏载不可避免时，需要在对侧设置配重或降低加速度曲线。

　　驱动与反馈部分可以根据设备等级采用不同方案。常见做法是将伺服或步进动力通过减速机构传递到回转支承，再由编码器提供角度反馈；对精度要求较高的场合，可采用交叉滚子轴承配合直驱或低间隙减速结构，以提高轴向和径向复合承载能力。模型中虽然呈现的是整体外观，但在详细设计阶段应拆分为工作台面、密封环、支承轴承、壳体、驱动连接块、底部法兰和线缆接口等子件，分别给定材料、配合公差和表面处理要求。

　　现场使用中，旋转平台往往不是孤立设备，而是工位节拍的一部分。它需要与上位控制器、夹爪、相机、顶升机构和安全回路协同：到位信号用于触发拍照或加工，夹紧信号用于允许回转，原点信号用于开机回零。若平台承担多工位分度，台面上的夹具数量应与等分角度相匹配，并在机械限位、软限位和异常停止逻辑上留出冗余。对于需要洁净或低尘运行的环境，还应减少外露齿轮和易磨损摩擦面，必要时增加防护罩与正压接口。

　　建模时除了表达外观，还应把运动包络、安装孔系、中心穿线空间和维护空间一并建出。这样在总装阶段可以提前发现气管与台面夹具干涉、底部接头无法插拔、相机支架跨入回转半径等问题。平台低矮的盘式形态有利于降低设备重心，也便于嵌入多工位转盘、在线检测机架或精密装配工作站；而中空贯通设计则让它在需要光路、管路和工件同轴通过的场合具有更高的布置灵活性。
