带集成安装底座的四十毫米通径球阀

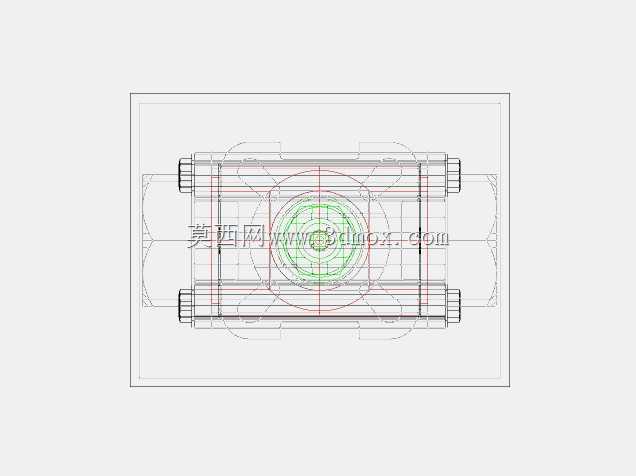

　　在流体管路成套设计里，阀门很少作为孤立元件存在，尤其是紧凑型工艺模块、水处理撬装、小型化工配料单元以及设备内部冷却与气路分支，往往要求阀件在完成通断控制的同时，直接承担与机架、面板或相邻管路的定位连接。这款四十毫米通径球阀采用阀体与安装座一体化的结构思路，把传统球阀需要额外配置支架、抱箍或过渡连接板的装配环节压缩到阀件自身，减少了零散紧固件数量，也让现场布管时的高度方向和法兰对接位置更容易预判。从三维结构可以看出，中部为典型两通式球体容腔，两端保留外螺纹连接段，适合与同口径金属管、软管接头或内螺纹管路件旋合；上部十字形安装平台开设四个沉孔与减重槽，既可以作为阀杆操作机构的承载面，也能够反向固定在设备立板、泵组出口附近或阀岛安装板上。

　　平台中央露出的阀杆配合区域对应球体旋转轴线，手柄或执行器扭矩由此输入，九十度回转即可实现全开与全关切换。工程选型时，这类带座球阀最常用于空间受限但又要求维护可达性的场合：例如冷却水箱到循环泵之间的截断支路、气动系统压缩空气主路隔离、清洗设备药液管路切换，以及实验装置中需要频繁拆装的工艺管线。集成底座的价值不只在于省件，更在于控制装配公差链。常规分体安装时，阀体中心线、支架孔位和面板开孔分别由不同零件保证，累计偏差容易造成螺纹接头别劲、密封带受力不均；而一体式平台把安装基准与阀体流道放在同一铸件或加工体上，孔位相对于流道轴线的位置度更容易稳定，锁紧后阀体不会因管路振动产生偏转。建模过程中需要重点处理几处边界：

　　两端螺纹段的外径与长度决定扳手空间，若外侧紧邻弯管或泵体，应预留至少一倍管径的操作余量；上部安装孔的分布圆决定螺钉规格与平台厚度，沉孔深度不能侵入阀杆密封腔；阀体下部与底座过渡区域承受管道拉压和安装面反力，圆角不能过小，以免应力集中在水压试验或长期振动中形成裂纹。流道方面，四十毫米通径对应全开状态下近似直通的截面，球体中孔与两端通道对齐后流阻较低，适合水、压缩空气、惰性气体及一般性低粘度流体；截断时球体密封副抱紧，关闭位置手柄方向通常与流道垂直，便于操作人员直观判断阀位。安装座的十字形轮廓在保证四个固定点刚度的同时去除了中部多余材料，既降低铸件重量，也让平台下方留有排水和清洁空间，避免积液堆积。对于三维设计人员，

　　调用该模型时应先核对管口螺纹标准与整机管路一致，再以底座下表面或安装孔轴线作为装配基准，而不是简单抓取阀体外圆；若后续要加装气动执行器，还需确认上部阀杆方头尺寸、平台孔距与执行器安装法兰匹配，避免在装配后期发现干涉。整体结构兼顾了管路通断、元件固定和维护操作三类需求，是紧凑型流体系统中颇具实用性的阀件形式。
