蒸汽加热系统用浮球式蒸汽疏水装置结构

　　在各类以饱和蒸汽为热媒的工业加热场景中，蒸汽输送与换热环节的冷凝水排出问题，始终是影响换热效率、避免管路水击的核心管控点，这款浮球结构的蒸汽疏水装置，正是针对这一工程需求设计的管路关键配件。不同于热静力、热动力类疏水结构的响应滞后特性，该装置依靠浮球随液位升降的机械动作实现阀口启闭，可在换热设备运行全程连续排出冷凝水，同时最大限度减少新鲜蒸汽的泄漏损耗，适配印染烘干、食品蒸煮、化工反应釜夹套加热、制药灭菌柜、造纸烘缸等多数常压或低压蒸汽加热工况。

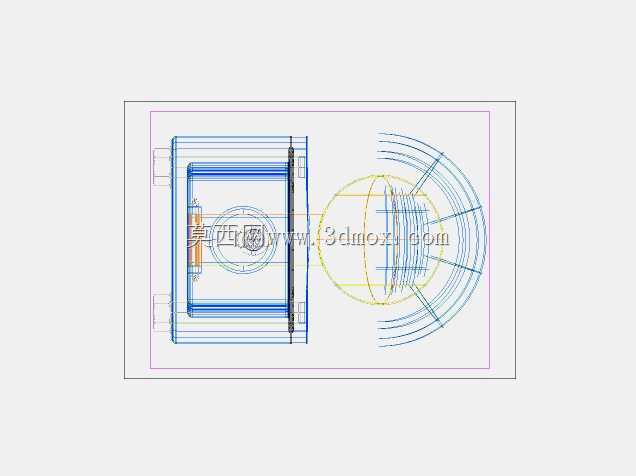

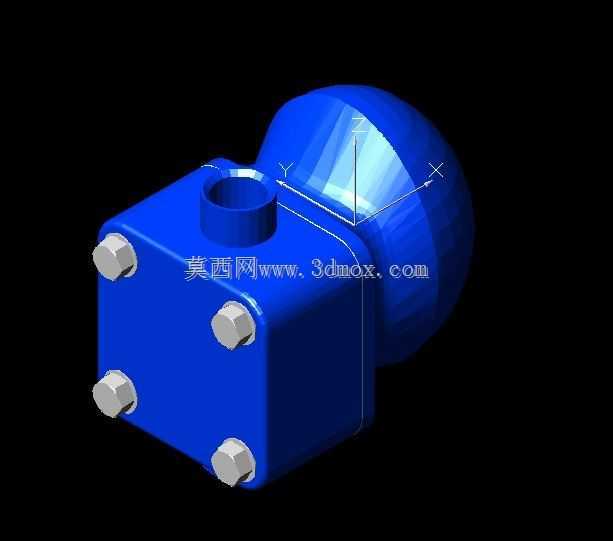

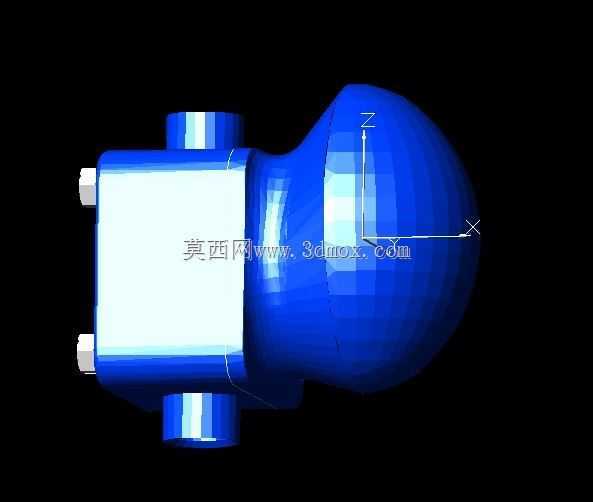

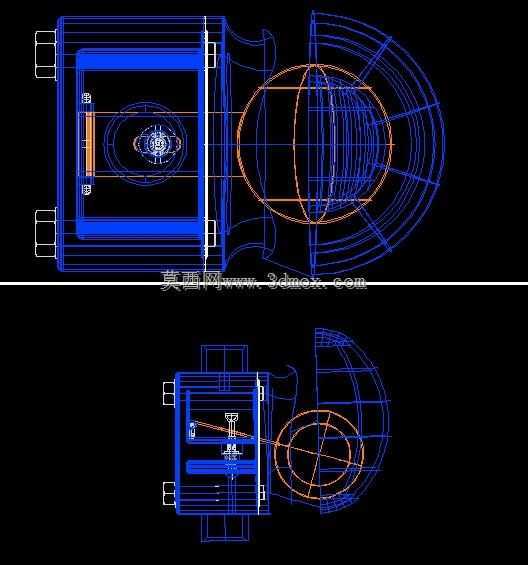

　　从结构设计逻辑来看，装置主体采用方形阀腔结构，相比同通径的圆柱形腔体，方形结构在安装时可提供更稳定的平面贴合基准，侧面与端面的紧固螺栓采用四角对称布置，单颗螺栓的预紧力可均匀作用在密封垫片上，避免腔体受压后出现局部密封失效漏汽的问题；腔体顶部设置垂直向上的管路接口，可直接对接换热设备的冷凝水排出支管，无需额外加装转向弯头，减少管路阻力损失。侧置的球形浮球腔与主阀腔连通，浮球的摆臂支点经过力矩匹配设计，当腔体内冷凝水液位上升至浮球起浮高度时，浮球带动摆臂将阀口打开，冷凝水在蒸汽背压作用下快速排出；当液位下降至设定阈值时，浮球下落带动阀瓣压紧密封口，阻断蒸汽通路，整个动作过程无额外电气或热敏元件参与，纯机械结构的可靠性更高，可适应含少量杂质的冷凝水工况，不易出现卡涩故障。

　　从安装边界维度考量，该装置的接口为标准管螺纹规格，可直接匹配同通径的蒸汽管路，方形阀体的四个侧面均为平面结构，安装时可根据现场管路走向选择水平侧装或垂直正装，紧固螺栓的外露长度控制在合理范围，不会与周边管路或保温层产生干涉；阀体整体的壁厚经过耐压校核，可承受1.6MPa以内的饱和蒸汽工作压力，腔体内部的流道做了圆弧过渡处理，冷凝水排放过程中不会出现局部涡流滞流，减少杂质在腔体内沉积的概率。

　　在实际工程选型应用中，这类疏水装置通常安装在换热设备的冷凝水出口最低点，安装时需注意设备与疏水阀之间的管路需保持一定的倾斜坡度，确保冷凝水可依靠重力自流进入阀腔，避免管路出现存水弯导致的水击现象；装置的密封垫片采用耐温耐蒸汽的柔性石墨材质，长期在高温蒸汽环境下不会出现老化硬化，可减少日常维护的密封更换频次。相比传统的截止阀手动排水方式，该疏水装置可实现冷凝水的自动排放，无需人工值守操作，同时可避免手动阀门开度过大导致的蒸汽泄漏浪费，据现场应用数据测算，合理选型安装的该类疏水装置，可帮助蒸汽加热系统降低5%到12%的蒸汽损耗，同时避免冷凝水积存导致的换热设备换热效率下降、管路水击振动等问题。建模过程中对浮球的摆臂行程、阀口的通流面积做了参数化匹配，当冷凝水排放量出现波动时，浮球可随液位动态调整阀口开度，不会出现阀口频繁启闭的冲击现象，延长阀瓣密封面的使用寿命；阀体外部的螺栓凸台做了加高处理，安装扳手时可获得足够的操作空间，无需额外预留过大的安装检修距离，适合在管路排布紧凑的设备夹层、管廊区域安装使用。
