六毫米通径手动针式调节阀结构

　　这套针阀结构面向小通径、低流量管路的精确调节需求，常见于实验台架、仪表引压支路、分析仪器气路、小型液压试验回路以及设备辅助润滑系统中。与大通径闸阀或球阀不同，针形阀芯依靠细长锥面与阀座之间的微小间隙改变流通面积，手轮转动多圈后才会形成明显开度变化，因此在低压气体、取样液体、阻尼回路和需要缓慢建立压力的场合更易控制。现场使用时，操作人员可以通过顶部手轮逐步旋入或旋出阀芯，避免瞬间全开造成流量冲击，也能在微开状态下维持稳定的节流效果。

　　阀体部分采用紧凑的方块式布局，侧向设置管路接口，内部形成进、出流道与阀座安装区域。模型中阀体轮廓保留了较厚的外壁和局部加强结构，这一思路主要考虑小阀体在接管受力、装配压紧和内部压力作用下的刚性需求。接口周围的实体区域不宜过度削薄，否则管路拧紧或振动传导时容易在螺纹根部产生应力集中；阀体底部与侧面的平直边界则便于在台架板、集成阀岛或紧凑设备内腔中定位。

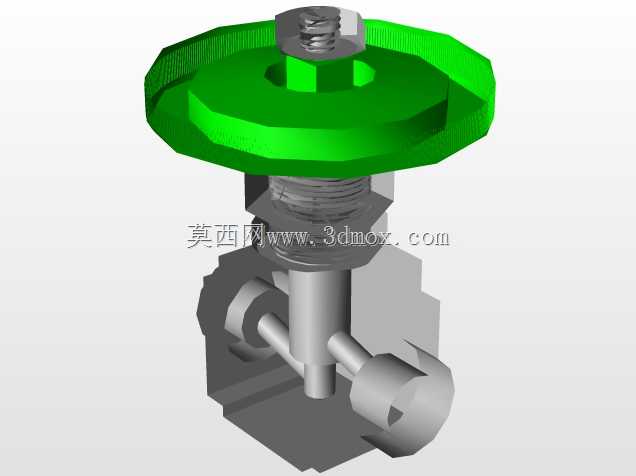

　　顶部绿色手轮是人工操作的主要界面，直径相对阀体较大，能够在相同输入力下提供更充足的旋转力矩。手轮外缘设置细密防滑齿，便于戴手套或在狭窄空间内转动；中心压紧件将手轮与阀杆轴向连接，保证旋转时不松脱。手轮下方的阀杆区域承担升降、导向和密封配合功能，设计时需要兼顾螺纹行程、填料压紧空间以及阀芯对中。若阀杆导向过长，整体高度会增加；若导向过短，则阀芯在微开节流时容易受介质脉动影响，出现振动或密封偏磨。

　　针阀的核心在于阀芯与阀座的配合。细长针状阀芯沿轴向接近阀座时，流通截面不是突然变化，而是随锥度逐渐缩小，因此能够实现较细的流量分辨率。阀座通常需要较高的同轴度和表面质量，阀芯锥面也应保证圆度与粗糙度，否则在关闭位置会产生内漏。建模时应重点表达阀芯锥角、阀杆螺纹、填料腔、压盖和阀体流道之间的位置关系，这些特征直接决定后续工程图中尺寸链是否闭合。对于需要频繁微调的工况，阀芯行程与手轮转角之间的关系应明确，以便装配后判断开度反馈。

　　安装边界方面，该结构以六毫米量级通径为基础，整体占用空间较小，但高度方向不能只按阀体本体估算。手轮旋转需要预留手指或工具空间，阀体两侧接口还要留出接头、管路弯头和扳手拧紧距离。若将其布置在仪表箱内部，手轮上方应保留操作余量，侧向管路不应贴邻尖锐棱边；若多只针阀并排安装，手轮直径和阀体中心距需要同时校核，防止相邻阀门互相干涉。模型中的彩色坐标轴可用于判断装配方向，实际出图时则应补充接口规格、密封面位置、阀杆行程和安装孔位等关键信息。

　　从维护角度看，针阀通常不需要复杂辅助机构，但填料密封和阀座属于易受磨损影响的部位。长期用于含颗粒介质时，微小节流间隙可能被杂质冲刷或卡滞，因此上游宜设置过滤或冲洗支路；用于气体微流量调节时，应关注密封材料与介质相容性；用于高压取样时，则需复核阀体壁厚、阀座压合和连接螺纹强度。该三维结构把阀体、手轮、阀杆、阀芯、接口和内部流道关系完整呈现，适合作为小通径调节阀设计、管路布置校核、设备选型沟通以及装配干涉检查的基础模型。
