壁挂式工位小型零件分隔收纳仓

　　在离散制造的机加工、装配工位场景中，零散标准件、加工余料、小型工装附件的收纳一直是现场5S管理的核心痛点，这类物料体积小、规格杂、取用频次高，若随意堆放在工作台面，不仅会挤占操作空间，还容易出现不同规格物料混放、取用查找耗时、小零件掉落遗失的问题，直接影响工位作业效率。这款壁挂安装的小型零件分隔收纳仓，正是针对工位侧方墙面闲置空间利用设计的存储单元，无需占用工作台有效操作面积，通过墙面挂载的方式将常用小型物料收纳在操作人员伸手可及的范围内，适配CA6140等普通车床加工工位、钳工装配台、电子产品组装工位等多种作业场景的零散物料存储需求。

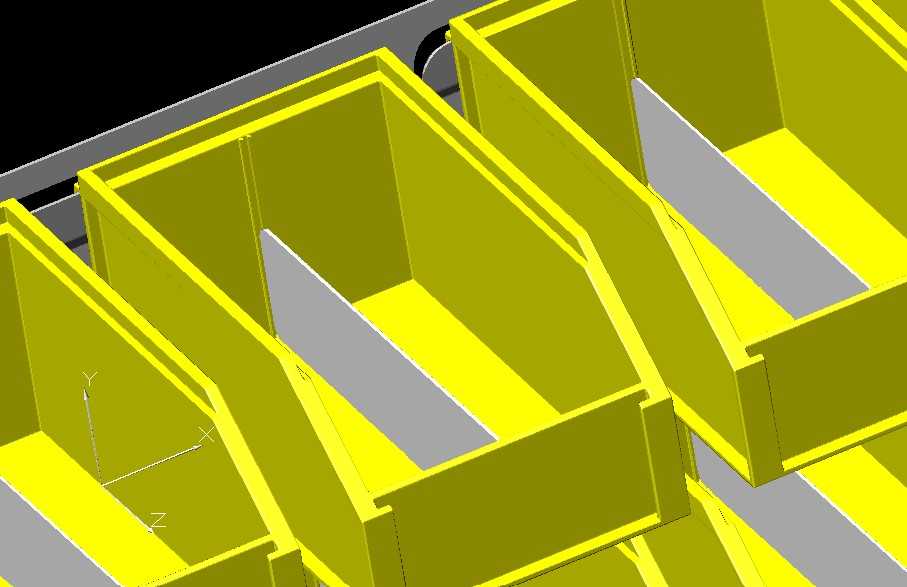

　　从结构设计来看，该收纳仓采用多仓室分隔布局，单个仓体为上宽下窄的梯形敞口结构，前侧挡板高度低于后侧仓壁，既可以避免仓内堆叠的小型零件在取用时从后侧掉落，又能降低前侧取料的遮挡高度，操作人员无需刻意抬高手臂即可探入仓底拿取物料。仓体内部设置可插拔的分隔挡板，可根据存储物料的规格、数量灵活调整单格仓室的宽度，比如存储M3-M6规格的螺丝、螺母时可缩小单格宽度增加分隔数量，存储体积稍大的弹簧、销钉、小型扳手附件时可拆除部分分隔板扩大单格储物空间，适配不同类型零散物料的存储需求。仓体边缘做了加厚翻边结构，既提升了整体注塑或钣金折弯成型后的结构刚性，避免长期挂载使用出现仓体变形，又能在多个仓体并排拼接时通过翻边的贴合定位实现整齐排布，不会出现相邻仓体错位、缝隙过大的问题。

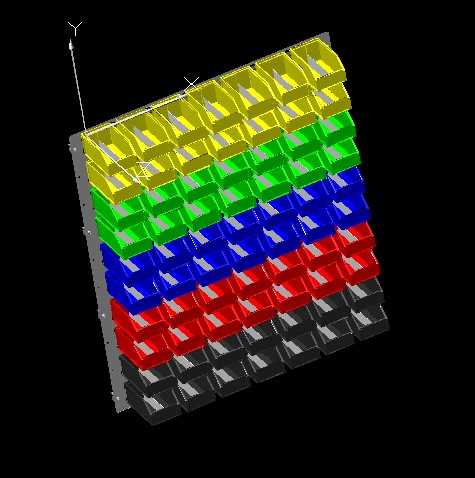

　　安装边界方面，该零件仓背部设计有适配标准墙面挂条的卡扣结构，可直接卡接在工位侧方的铝型材挂条、冲孔挂板上，无需对墙面进行打孔破坏，单仓背部设置上下两组卡扣，挂载后不会出现前倾掉落的问题，单仓整体深度控制在180mm以内，挂载后从墙面突出的距离不会超过200mm，不会对工位周边的人员通行、物料转运造成干涉。相邻仓体之间可通过侧边的定位卡槽实现无缝拼接，用户可根据墙面可用长度、自身存储需求自由组合仓体数量，从单仓独立使用到多仓连续排布均可适配，安装时仅需将挂条固定在距离工作台面1200-1400mm的高度位置，即可保证操作人员站立作业时无需弯腰、过度抬臂即可拿到仓内物料，符合人体工程学的作业取物高度要求。

　　材质选择上，仓体主体采用高强度改性PP材质或1.2mm厚冷轧钢板折弯成型，PP材质版本重量轻、耐油污、耐切削液腐蚀，适合机加工工位存储沾染切削液的螺丝、垫片等零件，表面光滑不易附着铁屑，日常清理仅需用高压气枪吹扫即可；钣金版本结构强度更高，适合存储重量稍大的小型工装、金属接头类零件，表面做喷塑处理，耐磨抗刮，长期使用不会出现漆面脱落生锈的问题。仓体底部做了1mm深度的内凹防滑纹路，即使放置在工作台面作为临时周转料盒使用，也不会轻易被操作人员碰滑落掉。

　　实际使用过程中，这类分隔式零件仓可按照物料类型、规格进行分仓标识，比如将不同规格的内六角螺丝、弹簧垫圈、圆柱销、小型密封圈分别放置在独立分隔格内，取用的时候可以快速定位到对应物料，相比传统的混合堆放料盒，能减少80%以上的找料时间。同时敞口式的设计无需开启盒盖，拿取物料的动作路径更短，对于高频取用的紧固件、小配件来说，能有效降低重复取放动作的耗时，在批量装配作业场景下，对工位作业效率的提升效果尤为明显。另外壁挂式的安装方式也避免了台面料盒容易被碰翻、物料洒落的问题，仓体前侧的挡边高度经过反复验证，即使仓内物料堆叠到挡边高度，也不会在正常取放过程中从前方洒落，只有当仓内物料装载过满超过挡边高度时才会出现掉落风险，日常使用时只要控制装载量不超过挡边高度即可稳定使用。

　　从建模细节来看，该模型完整还原了仓体的壁厚、翻边结构、分隔板插槽、背部卡扣的所有细节，所有配合位置的尺寸公差均按照实际量产零件的装配要求设置，分隔板与插槽的配合间隙控制在0.2mm，插拔顺畅不会出现卡滞，同时安装后不会出现晃动间隙；背部卡扣与标准挂条的配合尺寸适配市面上通用的30mm孔距冲孔挂板、10mm宽度铝型材挂条，模型导入装配环境后可直接进行工位布局模拟，验证安装位置是否与周边设备、管线存在干涉，无需二次调整结构尺寸。
