方转圆九十度变径进气过渡导流结构

　　在小型喷气推进艇的进气系统改造里，经常会遇到舱内安装空间受限、进气接口形状不匹配的问题。舱体侧壁或者内部安装基准多为矩形平面，留给进气道的布置区域往往是一块方形开口，而前端连接的圆形进气滤、风机接口或者喷管入口又要求圆形截面，两者不仅截面轮廓不同，轴线还常呈九十度转折，直接用直管拼接会出现截面突变、流道折角生硬的问题，既增加进气阻力，也容易在转角处形成涡流死区。这套方转圆九十度过渡结构，就是针对这类异形接口对接场景搭建的参数化线框参考，用来梳理从方形安装面到圆形管口之间的曲面过渡逻辑。

　　从实际安装边界来看，方形端对应艇身进气口的安装法兰面，轮廓贴合舱壁预留的矩形开孔，四周留出均匀的螺栓排布空间，安装时可以直接贴合舱内壁定位，不需要额外裁切舱体板材；圆形端朝向动力舱内部，轴线相对方形端面偏转九十度，方便对接圆形进气软管或者风机入口。两个端面之间不采用多段折弯板强行拼接，而是通过连续过渡曲面把方形四条边的几何特征逐步顺滑收敛到圆形轮廓，截面沿着流道走向逐步变化，避免局部出现凹陷或者突兀折角。

　　建模过程中先锁定两端接口的中心距与安装方位，方形端的边线作为曲面起始约束，圆形端的整圆轮廓作为终止约束，中间通过多组引导线控制曲面的收缩节奏。靠近方形法兰的区域，曲面尽量保持平直，方便和钣金折边或者焊接法兰贴合；靠近圆形管口的区域，曲率逐步向圆弧过渡，保证出口截面圆度满足卡箍抱紧的要求。转角位置的曲面曲率需要重点校核，若过渡段长度过短，钣金折弯或者拉伸成型时会出现材料局部拉伸过量、壁厚减薄超差的问题；若过渡段留得过长，又会挤占舱内原本就紧张的设备布置空间，因此引导线的走向需要结合实际舱内净高、管路避让位置反复调整。

　　这类过渡结构不止用于喷气艇进气改造，在通风设备出风口、环保除尘风道、农业机械散热风道以及小型发电机组进气罩里也十分常见。现场施工时，既可以用薄板通过放样展开后折弯焊接成型，也可以直接作为复合材料糊制的母模参考；参数化调整端面尺寸后，同一套过渡逻辑就能适配不同规格的方形舱口与不同管径的圆形接口，不需要每次重新从零搭建曲面。结构内部流道全程顺滑无突变，进气气流从方形入口进入后，能够沿过渡曲面逐步转向加速，减少转角处的气流分离，提升动力单元的进气效率；外部轮廓规整，方形端贴合安装面密封难度低，圆形端配合标准卡箍即可完成管路快装，后期拆解清理进气滤时也不用拆卸整个过渡道。

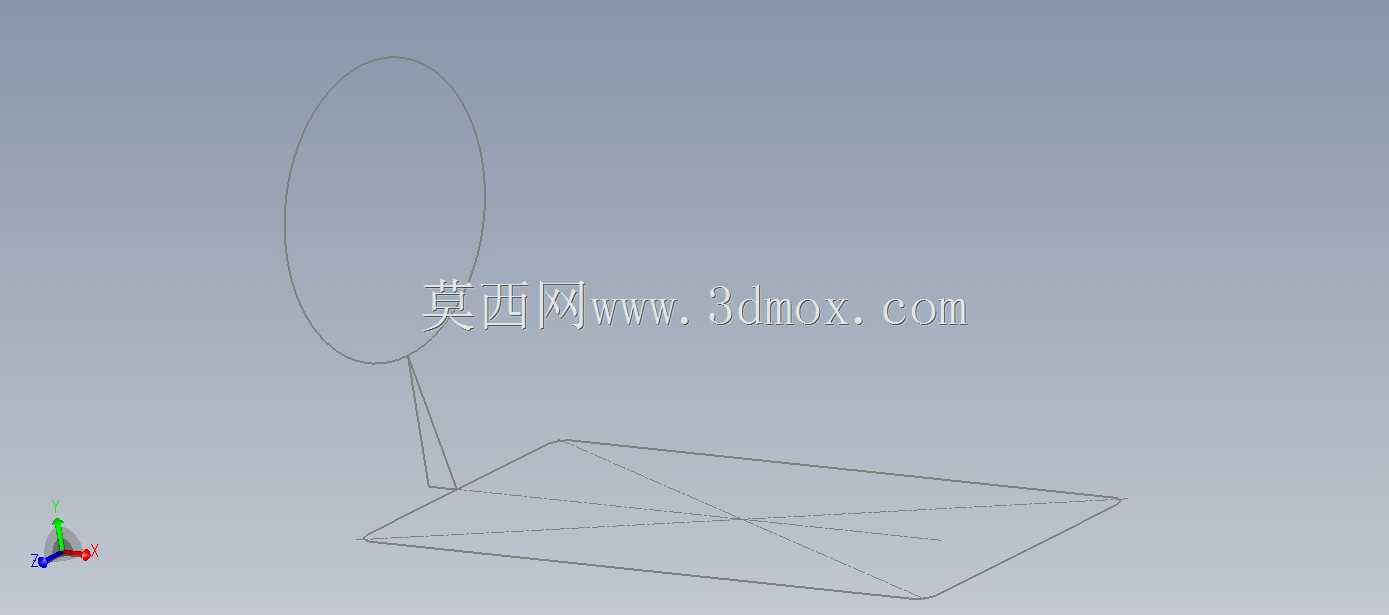

　　设计时还需要兼顾成型工艺余量，钣金方案要在方形端面预留焊接法兰翻边量，圆形端预留卷边或者套接直段，避免曲面直接终止在管口导致卡箍无法抱紧；若采用三维打印或者铸造方式制作，壁厚沿过渡曲面保持均匀，转角厚壁位置要做局部减薄处理，防止成型过程中出现应力变形。整个线框模型把两端接口、过渡引导线和空间位置关系完整表达出来，结构工程师拿到后可以直接在此基础上补充壁厚、法兰孔位与安装加强筋，快速衍生出符合自身设备尺寸的可用过渡件。
