双轮牵引式长物料转运拖车架结构

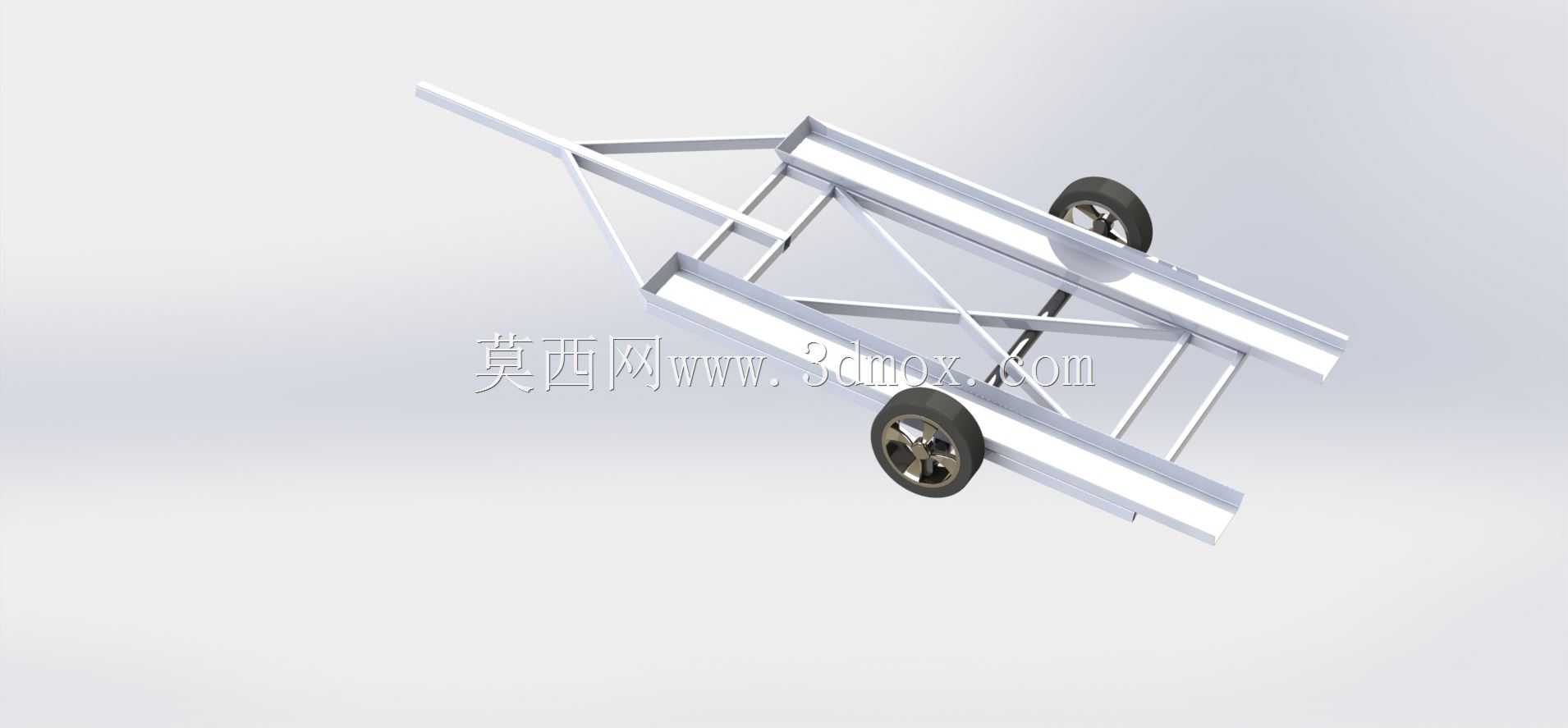

　　该轮式牵引转运架主要面向厂区、园区、农田及小型作业场地中的长条形物料短途转移需求，适合搬运管材、型材、杆件、轻型机具或狭长工件。结构采用开放式双纵梁承载形式，两根平行长梁构成主要承托面，物料可直接沿纵向放置在梁体上方，通过绑带、绳索或夹具固定后由前端牵引杆拖动。与普通箱式手推车相比，这种狭长车架更适合长度较大、截面较小的货物，能够避免物料悬伸过长造成转向干涉，也减少了人工抬运时对通道宽度的依赖。

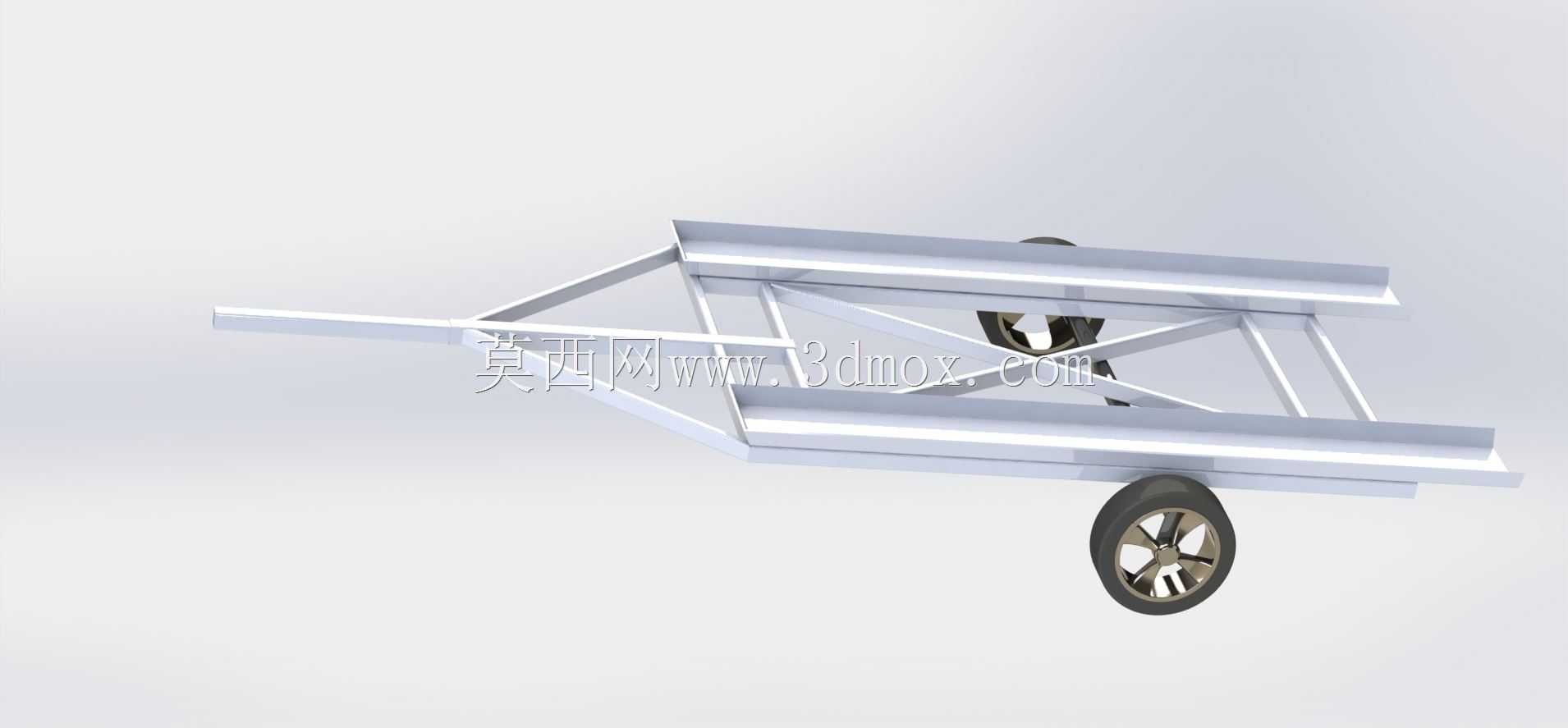

　　从实际使用场景看，该类转运架可在车间工序间转运铝合金型材、钢管、角钢和焊接半成品，也可用于户外场地拖拽小型工具、灌溉管件或维修备件。前端牵引杆向上延伸并形成连接端，操作人员可手持牵引，也可与小型牵引车、 ATV 或农用机具进行临时挂接。牵引杆与车架主体之间通过三角斜撑连接，斜向杆件把牵引点的拉力传递到两侧纵梁，使拖动时车架不易发生平面内扭曲。牵引点高度经过抬升处理，拖动过程中车架前部不会直接蹭地，同时转向时牵引杆可绕连接区域产生一定摆动，便于在狭窄通道内调整方向。

　　行走部分采用左右两轮布置，车轮安装在车架中部偏后位置，使承载重心尽量靠近轮轴。这样的布局有利于在装载后让大部分重量由车轮承担，操作人员只需在牵引端平衡少量俯仰力矩。轮轴附近设置横向支撑和加强杆件，将轮轴反力分散到两侧纵梁，避免单点受力造成梁体局部变形。车轮选用带轮毂的实芯或充气轮形式，轮径相对车架高度较大，能够越过车间地面接缝、碎石路面、田埂边缘等小幅障碍。对于不平整场地，轮轴位置和车架离地高度需要重点校核：过低会导致纵梁底部擦碰凸起，过高则会使物料装载面抬高，增加装卸难度和整车倾覆风险。

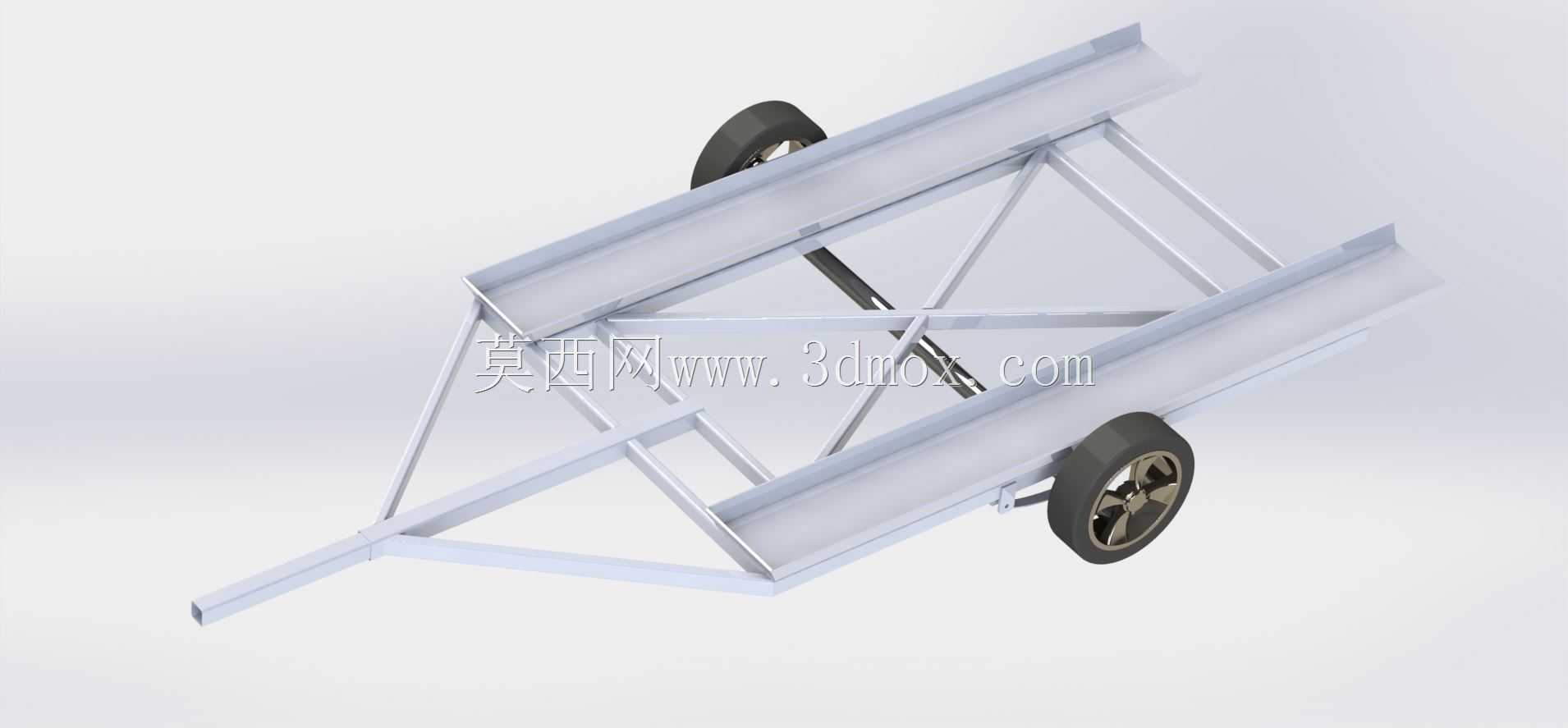

　　车架主体以杆件焊接或栓接成型，侧视方向呈现桁架化特征。两根长纵梁承担弯曲载荷，多根横向杆件负责保持轨距和连接左右框架，斜撑则承担牵引、制动及偏载引起的剪切力。开放式框架没有封闭货箱，重量集中在承力杆件上，整体自重较轻，清理泥沙和焊渣也较方便。对于需要频繁搬运不同长度物料的场合，长梁上方可增加可拆卸垫块、橡胶垫或限位挡块，以防止金属物料直接滑移并保护表面。若搬运圆管，可在纵梁上加装 V 型托块；若搬运板状工件，则可铺设薄钢板或木条形成临时承载面。

　　设计时需要先确定额定载荷与物料最大长度，再反推纵梁截面和轮距。长物料转运的关键不在于单纯提高梁的强度，而在于控制装载后的重心位置。货物重心应落在轮轴略靠前或靠近轮轴的区域，牵引端只保留较小的下压力，避免操作人员抬扶过重；若重心过度靠后，拖行时前端会上翘，转向和制动都不稳定；若重心过度靠前，则牵引端压手，车轮附着力反而下降。车架宽度需结合车轮外廓、物料悬伸宽度和通道转弯半径确定，轮距过小会降低横向稳定性，轮距过大则会影响在窄道中的通过性。

　　安装边界方面，三维建模时应保留车轮转动空间、轮轴装配间隙以及牵引杆摆动范围。车轮与车架杆件之间不能发生干涉，尤其在转向或车架受载产生轻微变形时，轮胎侧面与横撑、斜撑之间应留有安全距离。牵引杆前端可设置销孔、挂钩或环形连接件，连接结构需按拉力工况校核，不能只按外观造型处理。车架尾部可根据需要增加支撑腿，在脱钩或停放时保持水平，防止装载物料向后倾翻。若用于道路或园区牵引，还应在尾部考虑反光标识、制动联动或警示装置的安装位置。

　　从结构建模角度看，该模型适合用于杆件下料、焊接工装设计、轮轴选型和牵引挂接验证。建模时应将纵梁、横梁、斜撑、轮轴、轮毂、轮胎和牵引端分别建立独立结构关系，便于后续替换轮径、调整轴距或更改牵引高度。受力较复杂的节点集中在牵引杆与三角撑交汇处、轮轴支撑处以及长梁与横梁连接位置，这些区域在工程出图时应补充焊缝、螺栓规格和加强板说明。整体结构并不复杂，但对重心、离地间隙、牵引高度和通道适应性的匹配要求较高，适合作为轻型物料搬运设备的基础方案进一步细化。
