立式多层地坑焖烤炊具结构设计

　　这套立式筒状焖烤设备的结构方案，参考了户外地坑慢烤炊具的使用逻辑，把传统埋入地下的焖烤腔体转化为直立落地的筒身结构，整套模型从底部进气段、分层蒸置腔到顶部密封压盖都做了完整的实体还原，适合户外营地、特色餐饮后厨、民俗体验场景使用，用来完成长时间低温焖烤、整份食材蒸制、熏制加工这类常规明火炉灶很难稳定实现的烹饪工序。

　　从底部结构开始看，筒身最下端的基座段沿圆周均匀布置了多组径向通风小孔，孔位高度避开了筒身直接接触地面的底端面，实际摆放时不需要额外垫高就能形成稳定的一次进风通道，空气从底侧小孔进入内腔后向上流经燃烧区域，既可以为底部燃气炉头或者固体燃料供给助燃氧气，小孔的节流作用也能限制进风总量，避免腔体内风量过大造成燃料剧烈燃烧、温度骤升。基座段上方是承托燃料与热源的主腔段，这段筒壁做了加厚处理，一方面承载内部炉头、燃料架的重量，另一方面厚壁可以储存热量，减少外界环境风、低温天气对腔内温度的干扰，让焖烤过程的温度曲线保持平缓。

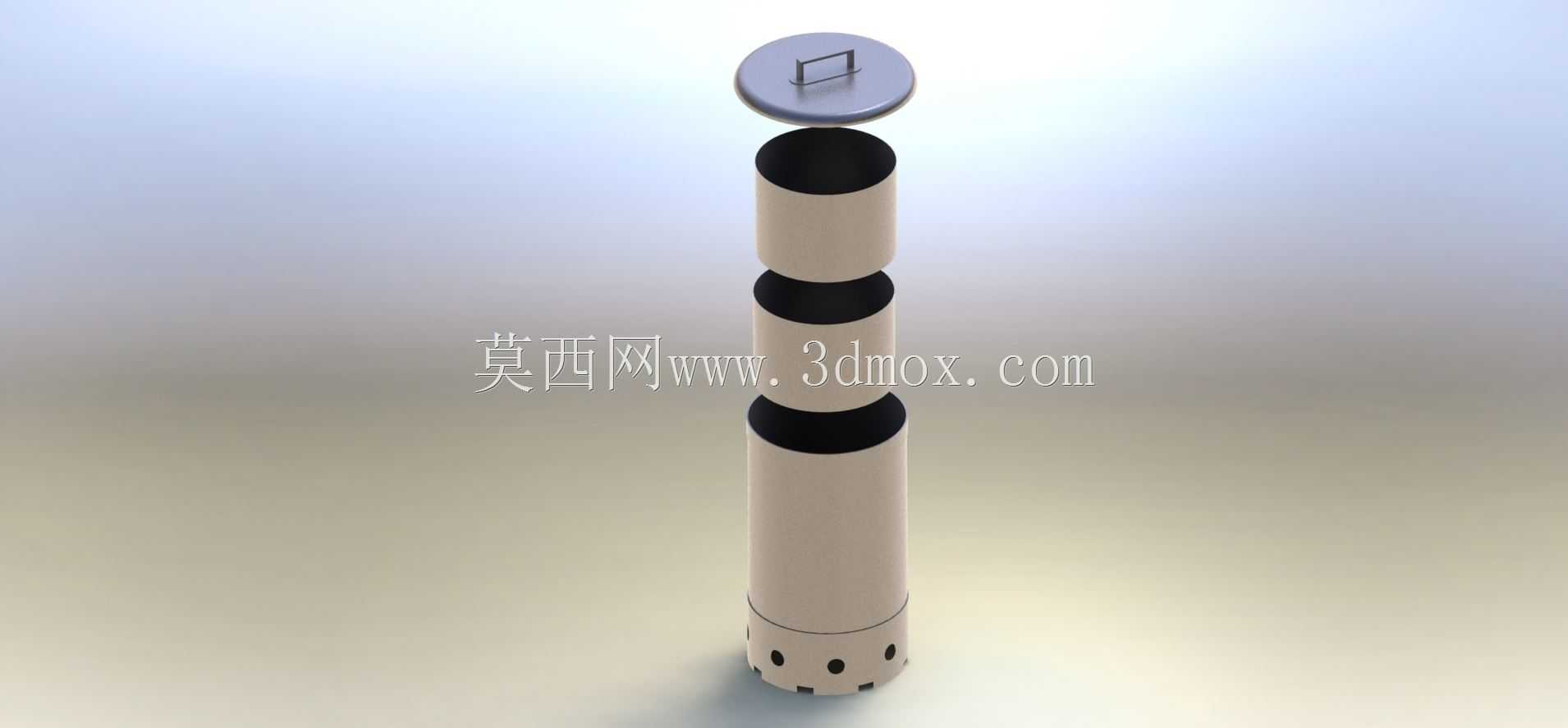

　　筒身中段设置了两道环形凸沿结构，这两道凸沿并非装饰特征，而是分层蒸屉的承载定位面：使用时可以根据食材分量，把带通孔的蒸格、盛料托盘直接架在凸沿上，把整个长筒内腔分隔成两到三个独立的置物区间，不同层级的食材不会直接堆叠挤压，下层热源产生的热烟气可以顺着筒内环形间隙向上流动，逐层穿过蒸格通孔，把热量均匀传递给每一层食材，实现多份食材同时慢焖加工。两道凸沿的径向突出尺寸控制在筒壁外侧很小的范围内，不会额外扩大设备的整体占地轮廓，搬运时也不会出现突出构件剐蹭周边物体的问题。

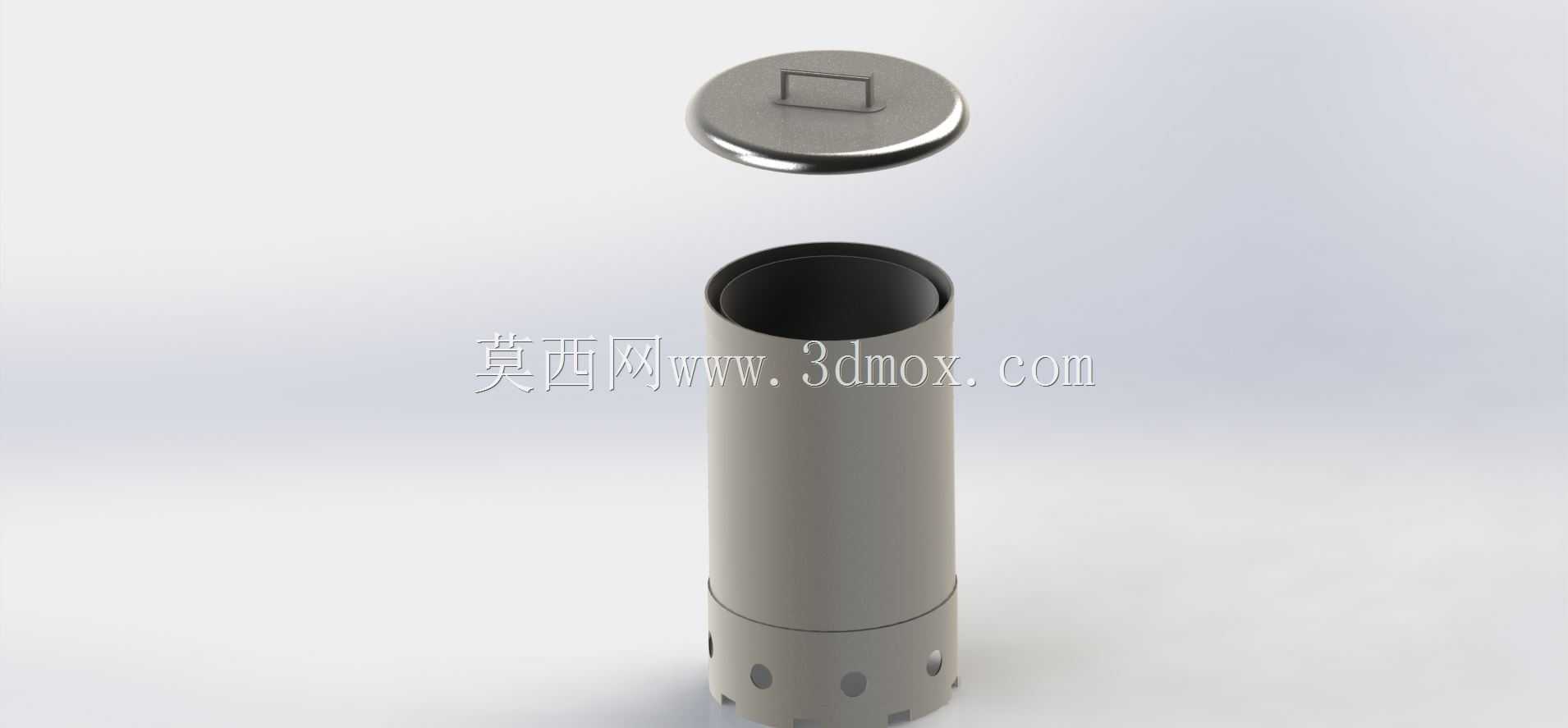

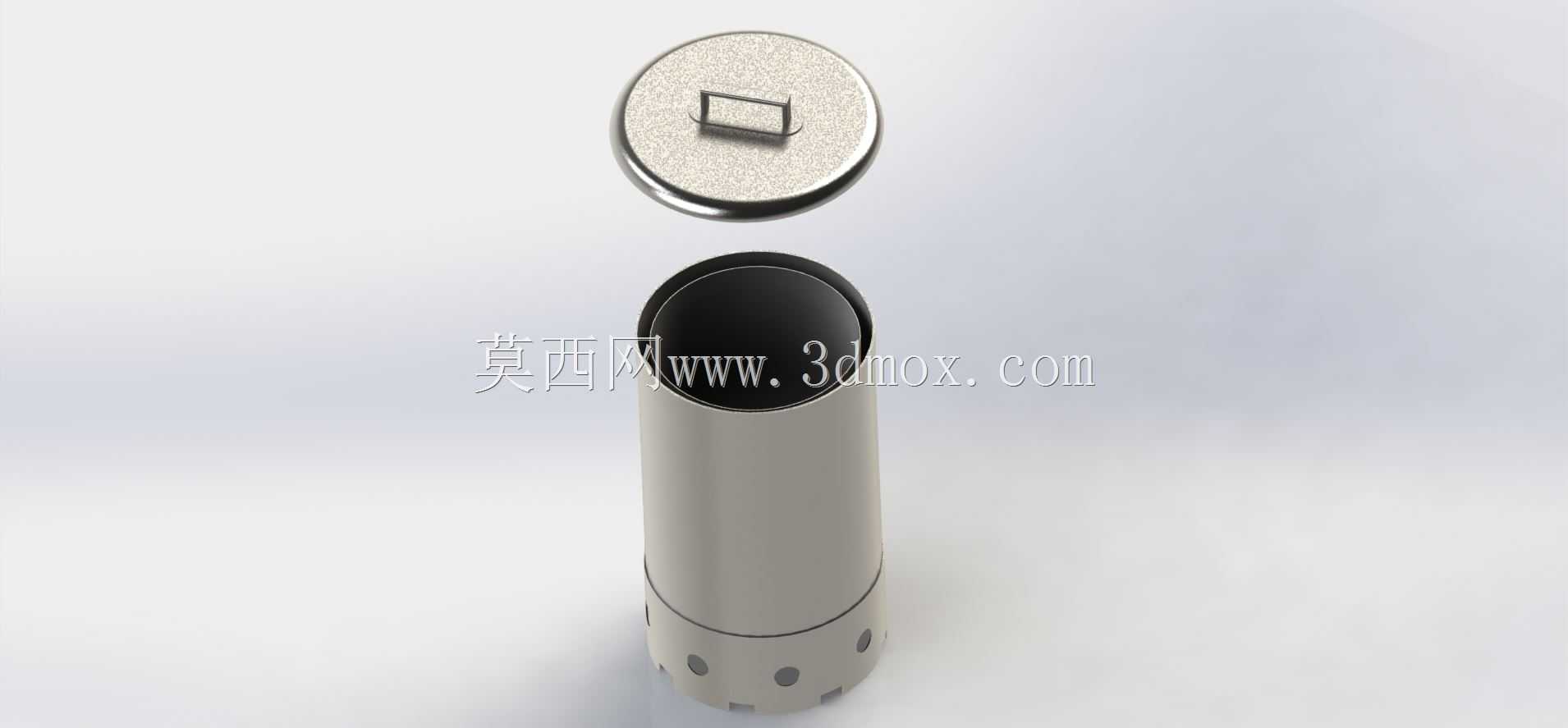

　　筒身上端开口位置配套了独立的圆形密封压盖，压盖顶面加装了弯折成型的一体式提手，提手的弯折高度预留了足够的握持间隙，操作人员佩戴隔热手套也可以顺利勾住提手开启压盖，不需要额外配置拆装工具。压盖和筒口的配合面做了贴合止口设计，盖合后可以大幅减少筒内热气从顶部缝隙溢出，让腔内形成接近封闭的热循环空间，食材在高温湿热烟气环境中长时间焖制，汁水不会快速流失，也不需要频繁开盖补充热量。

　　整体外形采用细长直立布局，占地面积仅为同容量卧式焖烤设备的三分之一左右，在营地露天场地、餐饮后厨边角位置都可以摆放，不需要预留大面积操作平面。安装边界上只需要保证设备放置面平整承重，筒身周侧预留出少量散热间隙，顶部留出开启压盖的竖向提拉空间即可，不需要外接复杂管线，配套独立燃气炉头时仅需对接常规燃气接口，使用固体燃料时甚至不需要外接能源，完全适配无供电的野外场景。

　　结构建模过程中，所有筒段都采用等壁厚薄壁实体特征，环形凸沿、底部通风孔、顶部提手都做了连续的几何过渡，没有出现薄壁特征断裂、孔位干涉的问题，拆分后的各段零件可以单独导出用于钣金下料、卷圆焊接加工，底部通风孔的孔距、孔径参数可以根据使用地区的海拔、 ambient 含氧量做微调：高海拔地区氧气含量低，可以适当扩大通风孔面积提升进风量，平原使用场景下缩小孔径可以进一步降低腔内燃烧速率，延长单次焖烤的保温时长。分层置物的设计也让这套设备可以灵活切换用途，移除全部蒸格后可以在筒底放置大块食材完成整只禽类、肉块的地坑式焖烤，加装全部蒸格后可以同时加工主食、蔬菜、肉制品，顶部压盖闭合后也可作为临时熏制腔，在筒内放置熏料完成食材熏制工序，一套结构覆盖多种户外慢烹饪需求。
