管材加工用手动管断屑器结构设计

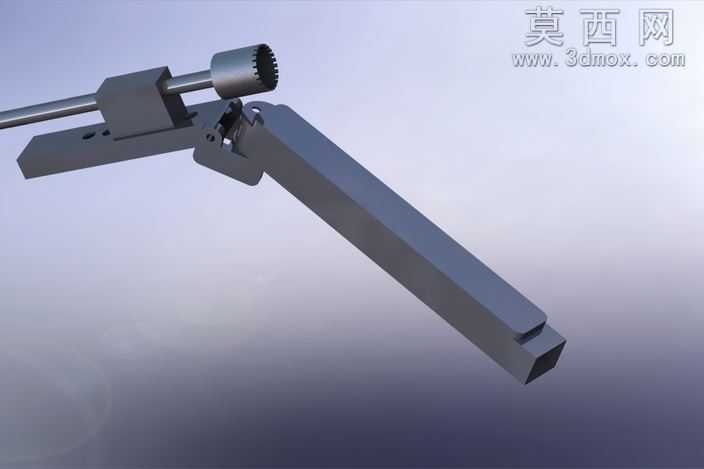

本款管断屑器采用三维参数化建模完成整体结构搭建，建模过程中先完成核心功能部件的基准定位，以管材进给轴线为核心基准，依次搭建夹持基座、进给压杆、断屑刀座、定位挡块四大核心模块，各部件间的装配间隙严格按照手动工具的操作公差设定，保证活动部件行程顺畅无卡滞。材质设定上，夹持基座与压杆主体采用45号钢材质，渲染时赋予哑光磨砂金属质感，表面做发黑处理的视觉效果，还原工业五金工具的真实外观；断屑刀头部位采用高速钢材质，渲染时突出刃口的金属高光，体现切削部件的硬度属性；铰接销轴部位添加轻微的润滑油渍质感，提升模型的真实度。结构设计上，夹持基座开设V型定位槽，可适配不同直径的金属管材装夹，压杆与基座采用铰接式连接，通过杠杆原理放大操作力矩，无需额外动力即可手动完成管材断屑作业，刀座部位设计为可快拆结构，方便磨损后更换刀头，压杆尾部做防滑纹理处理，提升手动操作时的握持摩擦力。设计思路围绕小型管材加工作业的便携需求展开，摒弃传统断屑设备的复杂动力结构，全机械手动结构无需外接电源或气源，整体造型紧凑便携，可适配现场维修、小批量管材加工等多场景使用，建模过程中对所有活动部件做了干涉检查，确保压杆下压行程内刀头与基座无碰撞，定位挡块可根据断屑位置灵活调整，保证断屑位置的精度，渲染时采用侧方柔光打光，突出金属部件的轮廓层次与结构棱角，清晰展现各部件的装配关系与功能结构，整体模型完整还原了手动管断屑器的功能逻辑与外观细节。
