这套单轴两轮拖挂运载架主要面向轻型物料转运、户外设备拖运、小型机具转场以及厂区内部短途搬运等场景。结构形式接近低平板拖挂,承载面采用长条平行梁布置,前端通过牵引连接部位与牵引车或作业车辆相连,后部由单轴双轮支撑,整体重心低,装卸路径短,适合放置长条形工件、小型设备底座、工具箱、农用辅具或野外作业器材。
从实际用途看,该运载架并不追求复杂的自卸、转向或悬挂功能,而是强调快速使用、低维护和结构可靠。现场作业中,很多轻型拖运任务不需要完整货运挂车,过重的车架会增加牵引负担,过多的活动部件又会带来销轴磨损、制动维护、润滑点失效等问题。该结构将主要承载路径集中在牵引梁、纵向主梁、轮轴安装区和尾部支撑边梁上,零部件数量少,制造时可直接采用型材切割、钻孔、焊接和轮轴装配完成,适合小批量制作或维修场景仿制。

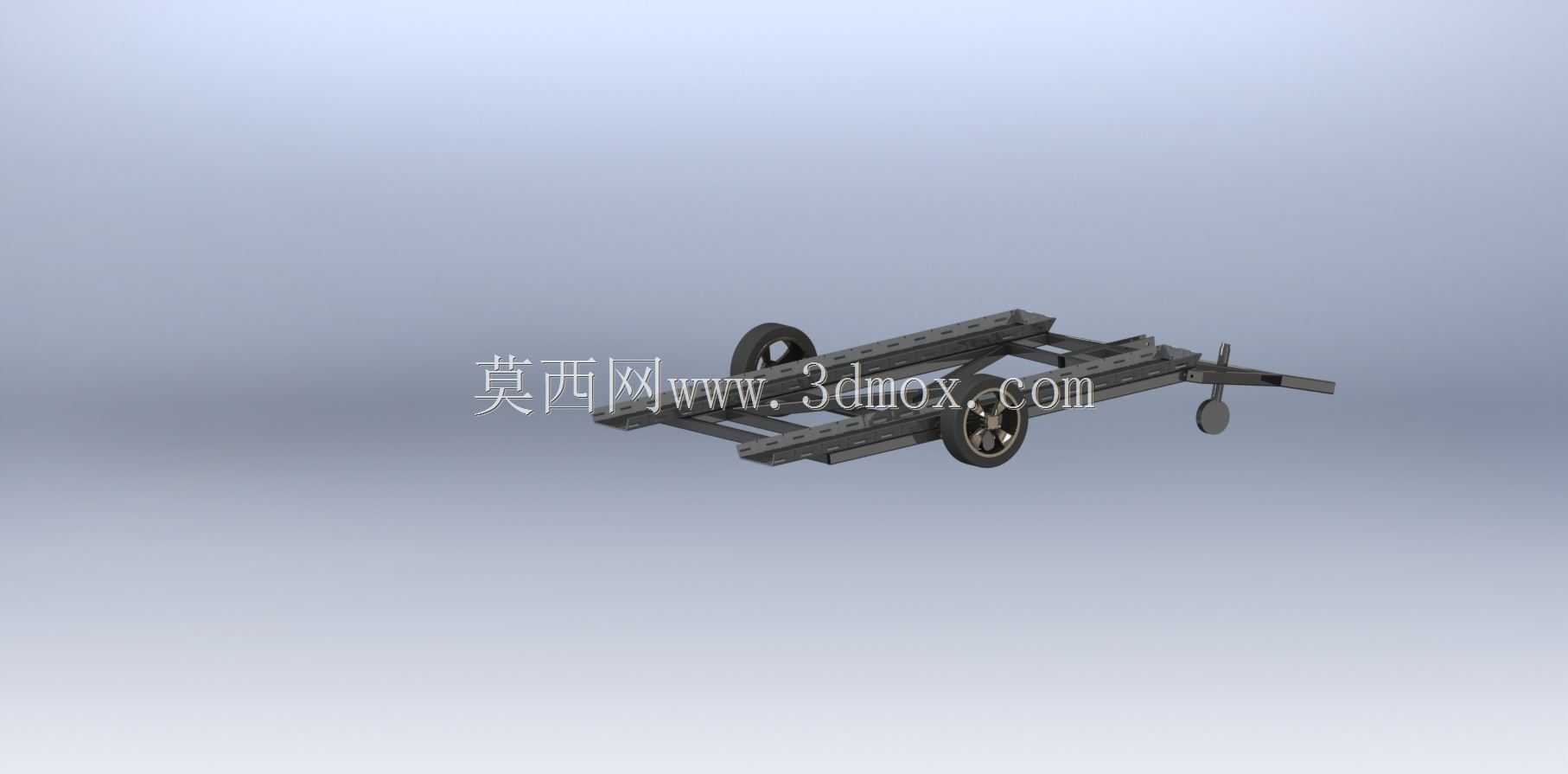

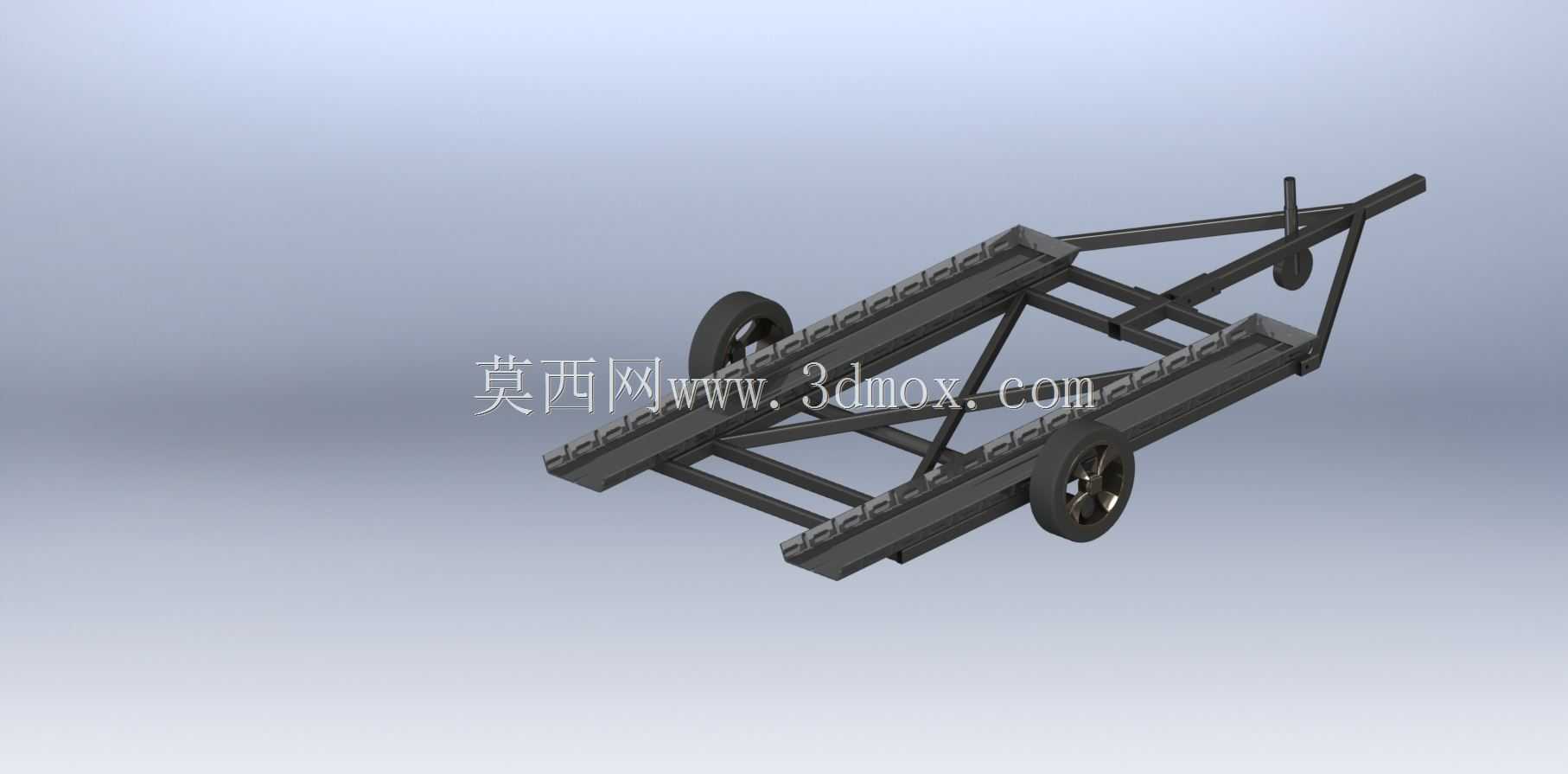

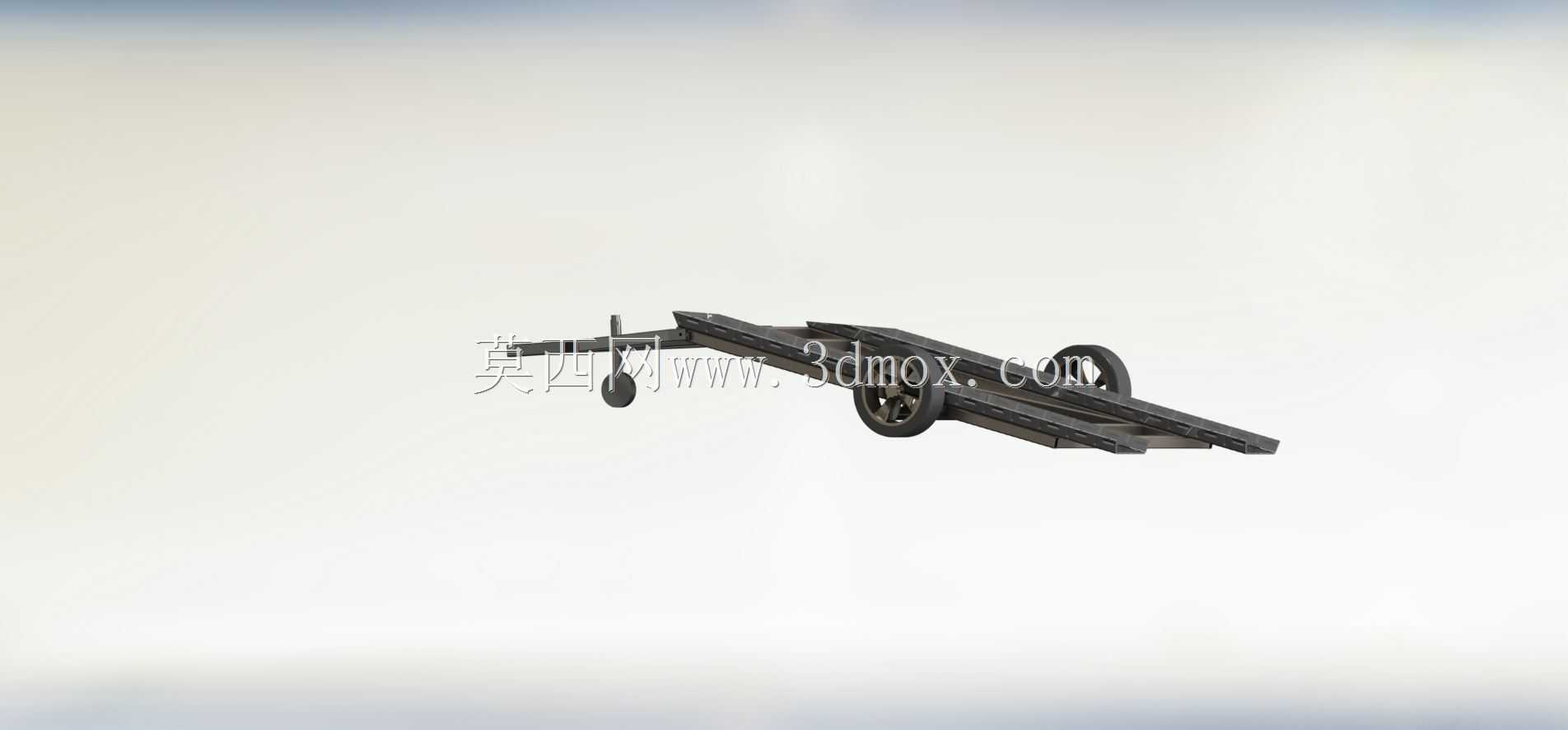

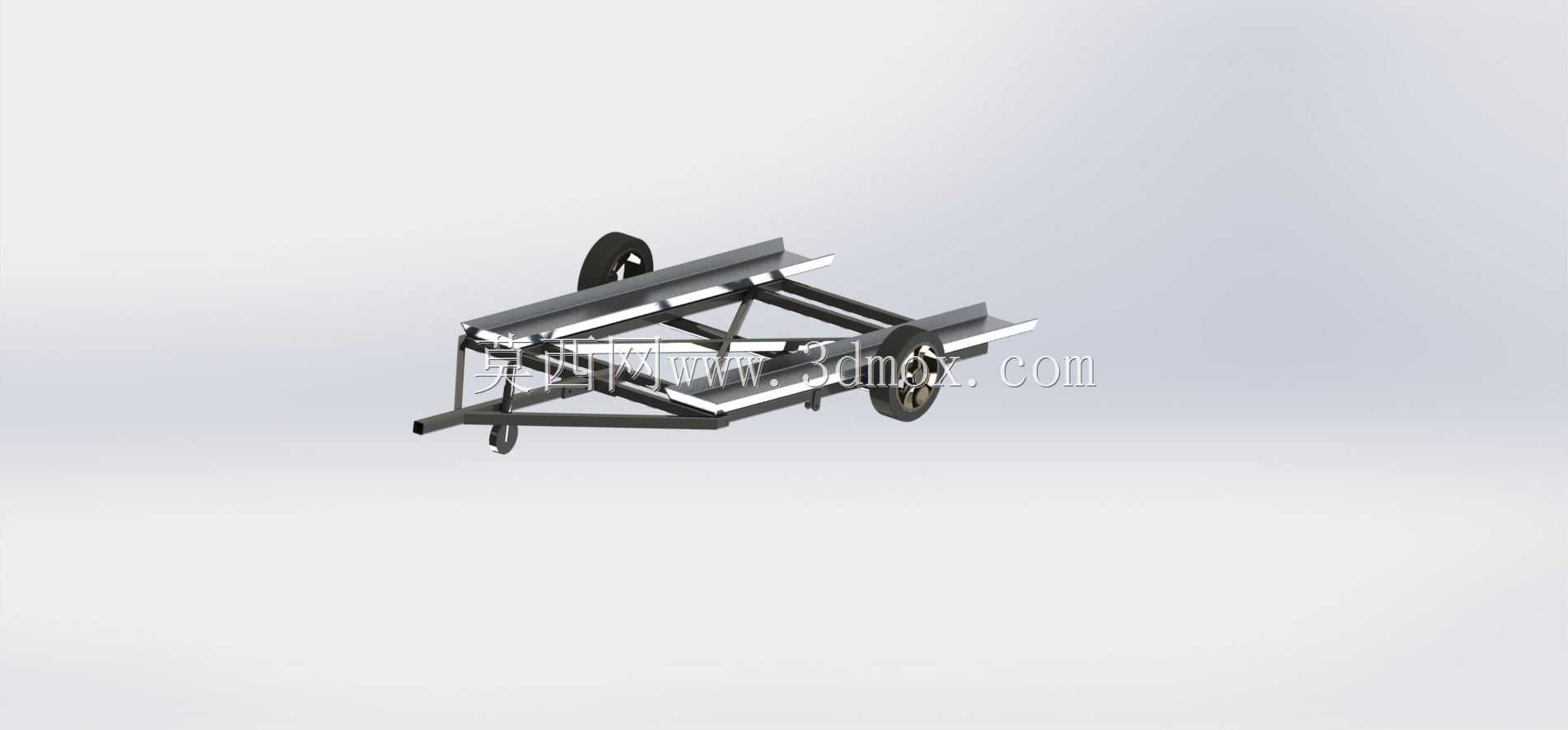

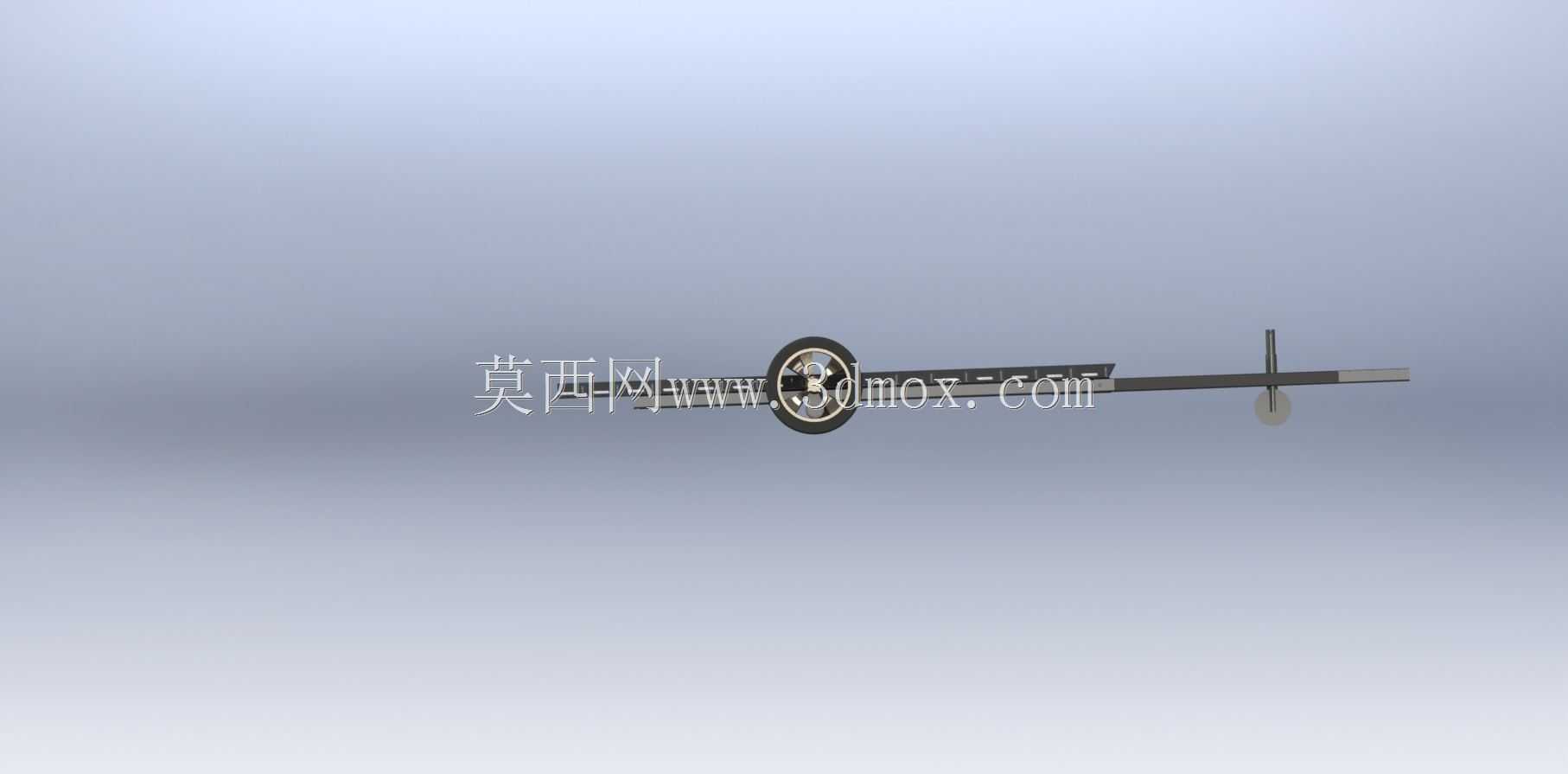

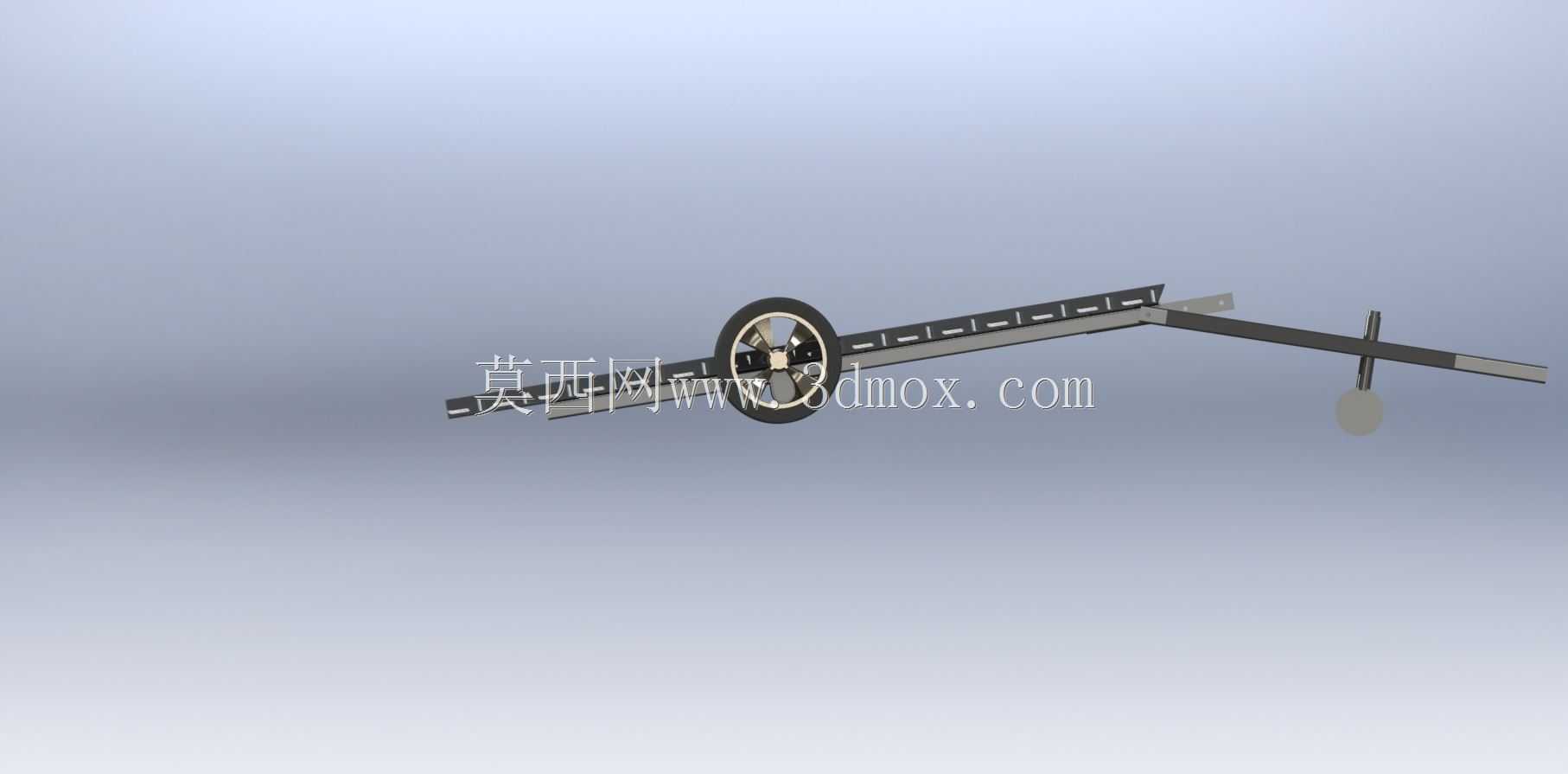

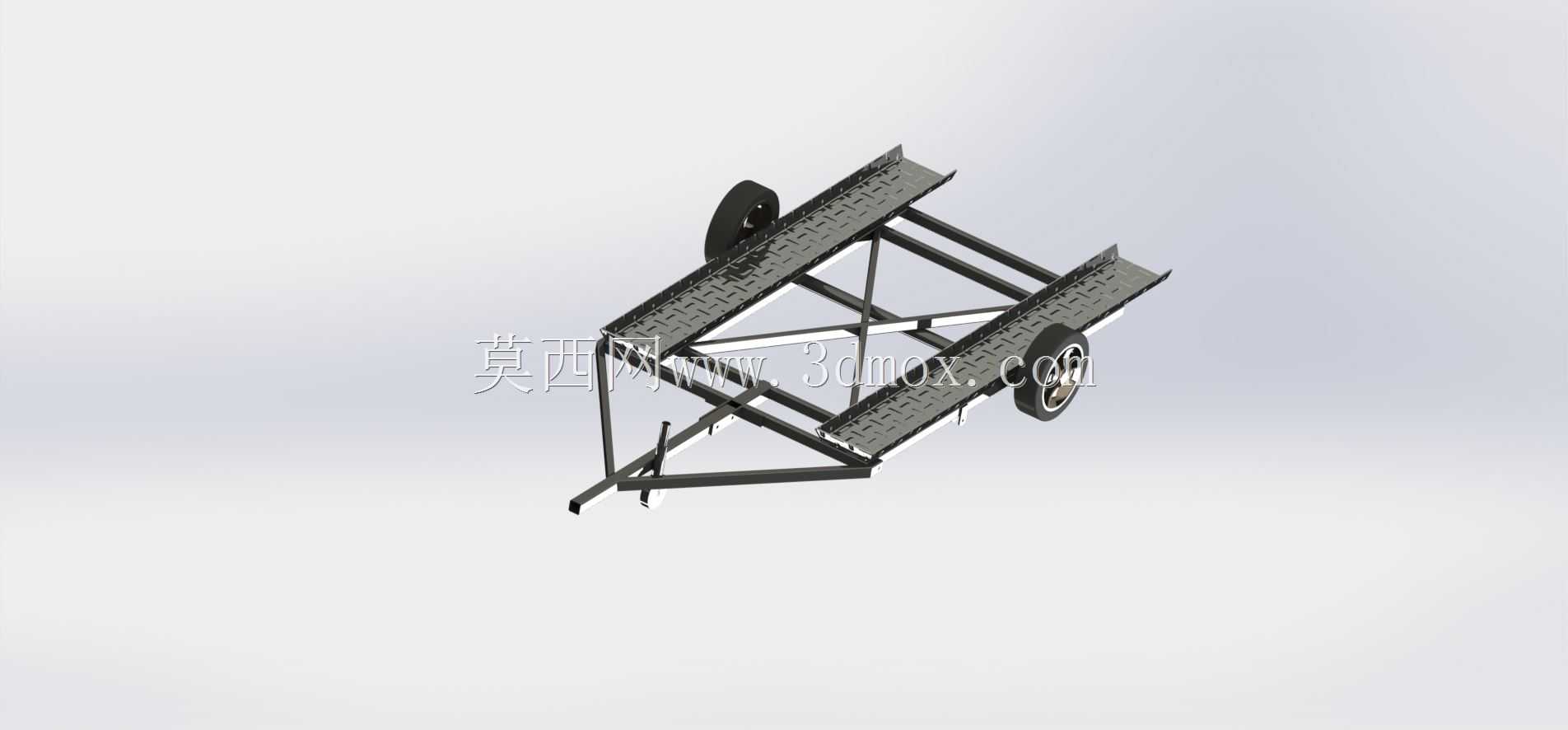

外形布局上,运载架呈狭长低平台形态,两根纵向承载梁从牵引端向后延伸,形成近似鲶鱼身形的扁平轮廓。前端牵引部位收窄并向上形成连接高度,便于与车辆后方拖挂点对接;中部轮组位于承载面下方,轮胎外缘略高于或接近平台表面,使平台可以保持较低的离地高度;尾部保持开放,方便货物从后方推入、抬放或滑移装卸。对于长度较大的杆件、管材、板材和小型机械底座,这种开放式平台比箱式拖车更灵活,货物可以通过绑带、压条、U形螺栓或侧向挡块固定。
建模时需要重点控制几个安装边界。首先是牵引连接点的高度与水平距离,牵引端过高会使车架前部上仰,过低则会在坡道或颠簸时撞击地面;牵引点应与实际牵引车后拖挂位置匹配,并保留车辆转弯、倒车和上下坡时的角度余量。其次是轮轴的纵向位置,轴位过于靠前会使牵引头承受较大下压力,过于靠后则可能导致牵引端上跳或行驶不稳定,通常需要让满载重心位于轮轴略靠前的位置,使牵引连接点承受适度垂直载荷。第三是轮胎与纵梁、货物底面之间的干涉边界,轮轴安装座、轮毂和轮胎上部需要预留跳动空间,即使该结构采用简单刚性轴,也应考虑轮胎受载变形和路面冲击带来的位置变化。
承载梁的设计思路以直梁传力为主。牵引力从前端连接区进入两根纵梁,再通过梁体传递到轮轴和整个平台;货物重力则由平台面均布或集中作用于纵梁,经轮轴支撑座传到轮胎和地面。由于结构中几乎没有复杂运动件,分析时可把重点放在静强度、焊接接头、轴部抗弯和连接孔承压上。纵梁在轮轴附近承受较大的弯矩,前端牵引区承受拉拽和转向时的侧向力,尾部在装卸时可能承受临时集中载荷,因此这些区域应通过加强板、折弯件或加宽焊接面来降低应力集中。
轮组部分采用单轴双轮布置,结构简单,转弯时依靠轮胎侧偏和牵引点转动适应行驶方向。对于低速轻型拖运,这种布置成本低、维护少;但若用于公路高速行驶,则需要进一步校核轴体强度、轮毂轴承、轮胎载荷、挡泥空间、灯光安装以及安全链或制动装置。模型中轮体、轴位和梁体关系表达清楚,可作为后续完善制动器、护轮板、绑扎环、可拆挡板或支撑板面的基础。
平台表面目前以骨架式梁架为主,并未铺设完整面板,这种处理有利于减轻重量,也便于根据货物类型加装木板、钢板、花纹板或辊道。若运载散件,可在纵梁之间增加横梁和铺板;若专运长料,可保留开放梁架并增加侧向立柱;若需要拖运小型设备,则可在设备底脚对应位置增加固定孔和橡胶垫。牵引端的连接结构也可按实际车辆接口替换为球罩牵引器、销轴牵引环或可调长度拖杆。
在三维结构设计中,该模型适合用来演示轻型拖挂车的基本布置关系:牵引点、主梁、轮轴、轮胎包络、承载面和装卸空间之间需要相互协调。设计时不应只关注外观形态,还要结合真实使用场景检查转弯间隙、倒车姿态、坡道擦地、轮胎承载、绑缚点位置以及货物重心。通过在简洁骨架上补充局部加强和安装附件,该运载架可以形成面向厂区、农场、园区、野外维修和小型设备转运的实用拖挂结构。
