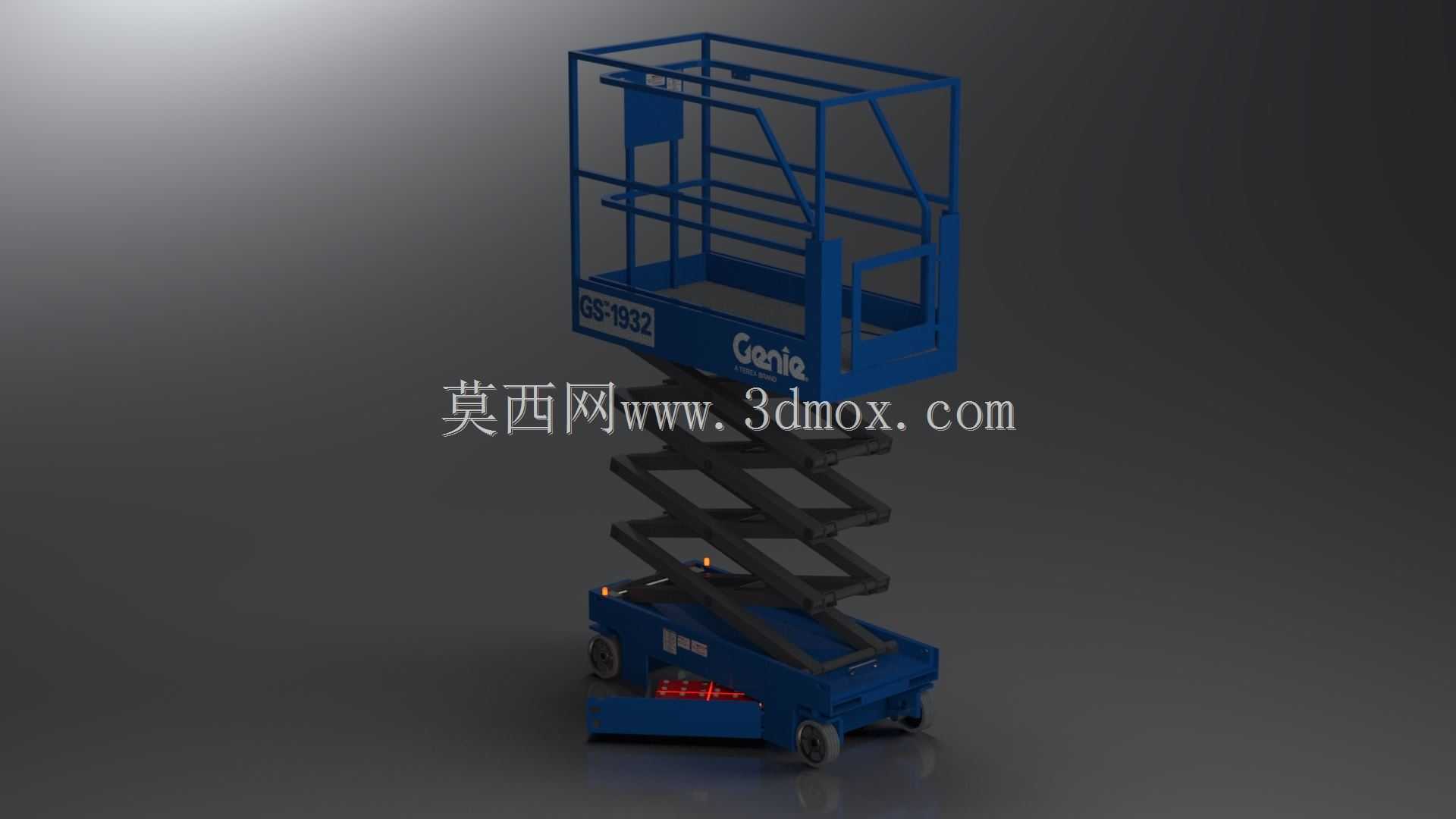

该设备属于典型的自行走剪叉式高空作业平台,主要用于厂房建设、场馆维护、机电安装、仓储照明检修、幕墙施工以及厂区管线巡检等需要短距离移动和垂直登高的作业场景。与固定式升降台相比,这类设备强调平台到达高度后的人员承载、工具放置和作业稳定性,同时也要求在不同工位之间能够低速转场,减少反复搭拆脚手架或使用梯子带来的低效与风险。

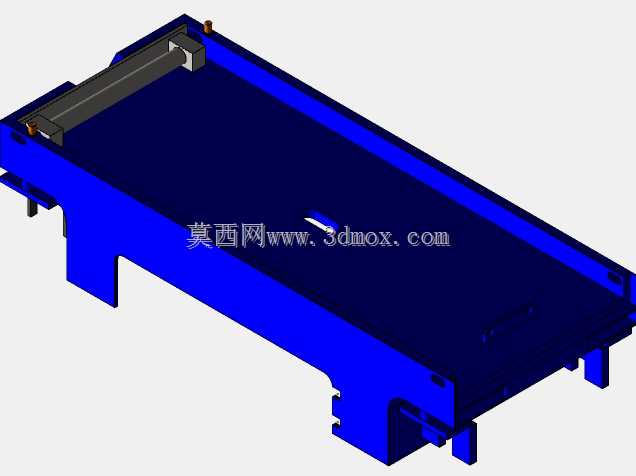

从结构组成看,整机由下部行走底盘、剪叉支承臂组、上部作业平台、防护栏、液压驱动元件、轮系及安全防护部件构成。底盘承担整机重量与工作载荷传递,内部布置动力、液压和控制相关空间,外侧设置轮组,使设备能够在平整硬化地面上自行移动。剪叉臂组位于底盘与平台之间,通过多组交叉臂板、铰接销轴和油缸动作实现展开与收拢。臂板之间的铰接点需要承受反复剪切和拉压载荷,因此在建模时应重点表达销轴同轴关系、臂板间距、衬套位置以及端部连接边界,避免只做外观堆叠而忽略运动逻辑。
上部平台采用带护栏的篮式结构,四周设置较高防护栏和踢脚边界,用于防止人员、工具在升降过程中意外滑落。平台入口、栏门、侧板和底部铺板之间需要保留明确的装配关系,护栏杆件不仅是外观件,也承担侧向防护和局部倚靠载荷。平台与剪叉机构顶部通过铰接或滑动支承连接,升降过程中平台始终保持水平,这一特性决定了上部连接座、滑块、导轨和限位结构必须在三维布置中保持对称和约束一致。
该平台最大作业高度约8米,平台外形长度约1.83米、宽度约0.7米,整机重量约1.5吨,额定承载能力约220公斤,可容纳一至两名作业人员及轻型工具。设计时不能简单按平台面积估算承载,而应结合剪叉臂受力、油缸推力、底盘稳定性、风载工况和轮压分布综合校核。资料中给出的12米每秒风速条件,提示该设备在室外使用时需要考虑侧向风载对高位平台的影响;当平台升至高位时,整机重心升高,倾覆力矩明显增大,因此底盘宽度、轮距、制动状态和支腿或轮组支撑位置都直接关系到作业安全。
建模思路上,应先建立整机坐标系,以底盘地面接触线为高度基准,确定轮距、轴距、底盘外轮廓和剪叉臂下端铰点位置。随后按照剪叉机构的运动关系建立交叉臂组,利用铰接轴中心线控制各臂板旋转位置,再通过油缸两端连接点验证举升行程。平台部分单独作为上部装配体处理,保证其底面与剪叉顶部连接点在收拢、半升和全升状态下均能正确对应。外形建模时还需预留检修口、液压管路走向、电缆弯折半径、平台控制盒位置以及警示灯、标识牌等安装空间。
安装边界方面,设备收拢状态下需要能够通过常规门洞和厂区通道,因此护栏高度、平台宽度、底盘长度以及转向半径都应在总体布置中校核。作业状态下,则需关注平台升至高位时的水平投影、护栏外缘与周边建筑物或设备的安全距离,以及地面承载条件。轮组位置决定了原地转向和爬坡能力,底盘下缘与地面之间应保留足够通过间隙;剪叉臂收拢后,相邻臂板、油缸、油管和平台底部不能发生干涉。
在实际选型和结构设计中,这类剪叉升降设备的价值不只是把人员送到高度,而是在有限占地内提供稳定、可移动、可重复升降的作业工作面。三维模型应完整体现剪叉臂铰接、平台防护、底盘行走、液压举升和安全边界之间的关系,使结构工程师能够据此进行运动仿真、干涉检查、受力分析和施工工况评估。
